Auswahl und Abonnement setzen

In diesem Verfahren legen Sie fest, für welche Systemobjekte Eigenschaften und Alarme den Systemen von Drittanbietern verfügbar gemacht werden.

  1. Wählen Sie aus der Dropdown-Liste Systemsicht die gewünschte Sicht.
  2. Eine Fortschrittsleiste unten rechts zeigt den Verlauf des Ladens der Strukturordner an. Sobald abgeschlossen, zeigt Desigo CC die Daten des System Browsers im SNMP Configurator an.
  3. (Optional) Um die Liste der Objekte in der aktuellen Ansicht einzugrenzen, geben Sie die entsprechenden Kriterien in das Suchfeld ein und klicken Sie dann Suchen.

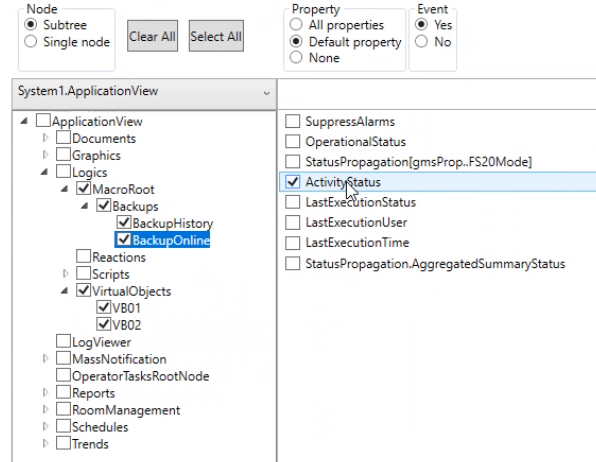

  4. Geben Sie auf eine der folgenden Arten an, wie Teilstrukturen oder einzelne Ordner für das Abonnement gewählt werden:
    • Um für die aktuelle Sicht alle Ordner zu wählen, wählen Sie im Bereich Ordner die Option Teilstruktur und klicken Sie Alle auswählen.
      Hinweis: Klicken Sie Alle löschen, um die Konfiguration aller Auswahlmodi zu löschen.
    • Um eine Teilstruktur in der aktuellen Sicht zu wählen, wählen Sie im Bereich Ordner die Option Teilstruktur und aktivieren Sie in der Struktursicht das Kontrollkästchen des übergeordneten Ordners der gewünschten Teilstruktur.
    • Um einen einzelnen Ordner in der aktuellen Sicht zu wählen, wählen Sie im Bereich Ordner die Option Einzelner Ordner, erweitern Sie die Struktur in der Struktursicht und aktivieren Sie das Kontrollkästchen des gewünschten Ordners.
  5. Geben Sie für die jeweilige Objektauswahl im Arbeitsbereich Eigenschaft die Art des Abonnements für die Eigenschaften an. Sie haben dazu folgende Möglichkeiten:
    • Um alle Eigenschaften zu abonnieren, wählen Sie Alle Eigenschaften.
      Damit werden automatisch alle Eigenschaften in der Liste rechts von der Struktursicht ausgewählt.
    • Um die Standardeigenschaft zu abonnieren, wählen Sie Standardeigenschaft.
      Damit wird automatisch die relevante Standardeigenschaft in der Liste rechts von der Struktursicht ausgewählt.
    • Um alle Eigenschaften vom Abonnement auszuschliessen, wählen Sie Keine.
      Hinweis: Diese Einstellung ist bei Alarm = Nein deaktiviert.
  6. Aktivieren Sie für die jeweilige Objektauswahl in der Eigenschaftenliste rechts von der Strukturansicht die Kontrollkästchen für die Objekteigenschaften, für die Sie eine Benachrichtigung bei allen Zustandsänderungen erhalten möchten.
    Hinweis: Wählen Sie den Ordner um die Eigenschaften anzuzeigen. Es sind die Eigenschaften für den SNMP-Agenten sichtbar, bei denen im Objektmodell des in der SNMP-Struktur gewählten Systemobjekts DL4 festgelegt ist. Eigenschaften mit DL0, DL1, DL2, DL3 oder ohne Anzeigeebene werden im SNMP-Konfigurator nicht angezeigt.
  7. Geben Sie für die jeweilige Objektauswahl im Arbeitsbereich Ereignis die Art des Abonnements für die Ereignisse an. Sie haben dazu folgende Möglichkeiten:
    • Um alle Alarme zu abonnieren, wählen Sie Ja.
      Damit wird das Kontrollkästchen Ereignismeldung aktivieren automatisch aktiviert.
    • Um alle Alarme vom Abonnement auszuschliessen, wählen Sie Nein.
      Hinweis: Diese Einstellung ist bei Eigenschaft = Keine deaktiviert.
  8. Wenn Sie nur bei Objektereignissen benachrichtigt werden und Meldungen bei Zustandsänderungen ausschliessen möchten, dann deaktivieren Sie die Kontrollkästchen der Eigenschaften rechts von der Strukturansicht und aktivieren Sie das Kontrollkästchen Ereignismeldung aktivieren.
  9. Wiederholen Sie diesen Schritt für alle Sichten, die Sie festlegen möchten.
