(Option 1) Geänderte Alarmtabelle auf ein SPC-Objektmodell anwenden
Dieses Verfahren ist Teil des Workflows zur Anpassung von SPC-Alarmtabellen.
Voraussetzungen
- Sie haben eine angepasste SPC-Alarmtabelle konfiguriert.

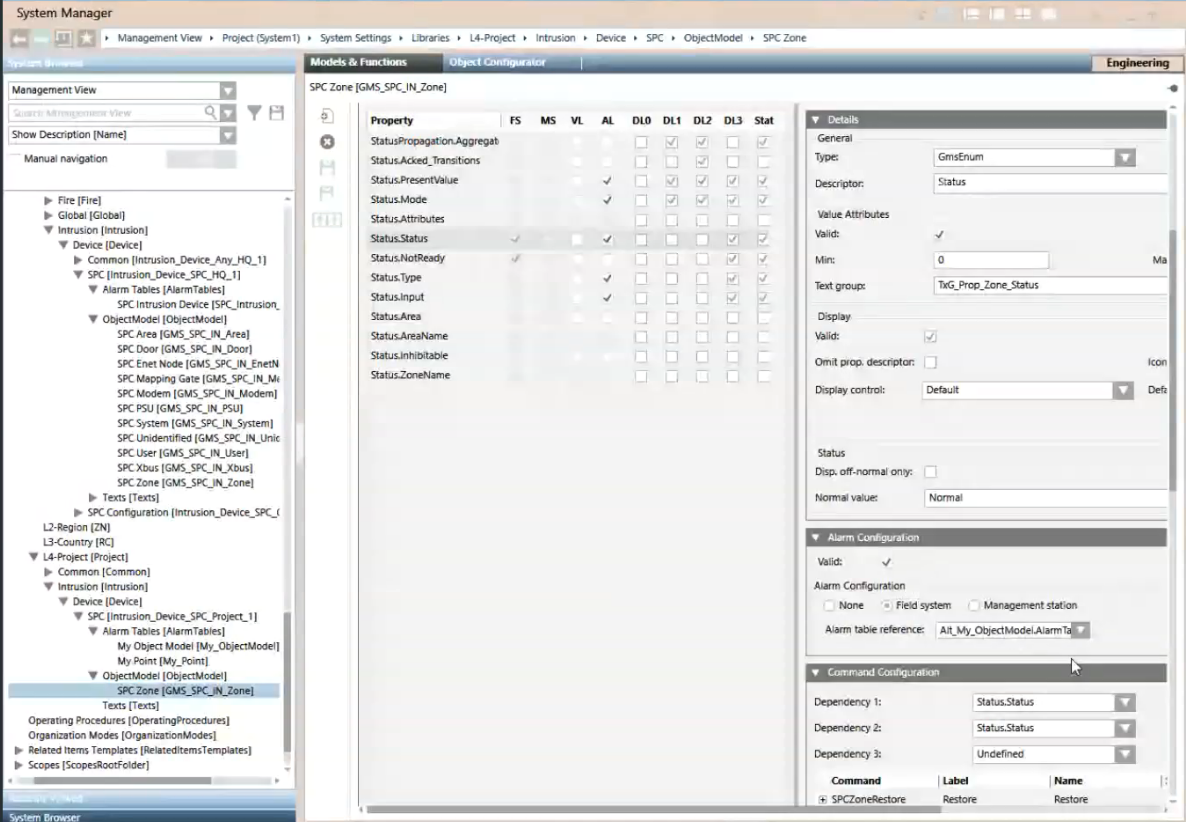

Angepasste Alarmtabelle auf ein angepasstes SPC-Objektmodell anwenden
Verwenden Sie diese Methode, um die Alarmtabelle für alle SPC-Punkte eines bestimmten Typs zu bearbeiten. Zum Beispiel für alle Türen oder alle Zonen.
- Wählen Sie in der SPC-Bibliothek für Headquarter das SPC-Objektmodell aus, das Sie anpassen möchten. Zum Beispiel […] > Bibliotheken > L1-Headquarter > Einbruch > Gerät > SPC > Objektmodell > SPC-Zone.
- Klicken Sie im Register Modelle & Funktionen die Option Anpassen
.
Hinweis: Wenn das Symbol abgeblendet ist, bedeutet dies, dass das ausgewählte SPC-Objektmodell bereits angepasst wurde. Gehen Sie zu Schritt 4. - Klicken Sie OK.
- Das angepasste Objektmodell wird der angepassten SPC-Bibliothek hinzugefügt.
- Wählen Sie das angepasste Objektmodell. Zum Beispiel [...] > Bibliotheken > L4-Project > Einbruch > Gerät > SPC > Objektmodell > SPC-Zone.
- Öffnen Sie im Register Modelle & Funktionen den Expander Eigenschaften.
- Wählen Sie in der Liste links die Eigenschaft dieses Objektmodells, der Sie die veränderte Alarmtabelle zuweisen möchten. Dies muss eine sein, für die in der Spalte FS ein Häkchen gesetzt ist. Zum Beispiel Status.Status.
- Die Expander Details, Alarmkonfiguration und Befehlskonfiguration auf der rechten Seite werden aktualisiert und zeigen die Einstellungen der ausgewählten Eigenschaft an.
- Gehen Sie im Expander Alarmkonfiguration wie folgt vor:
a. Setzen Sie das Feld Gültig, sodass es ein graues (nicht blaues) Häkchen zeigt.
b. Belassen Sie den Eintrag Feldsystem im Feld Alarmkonfiguration.
c. Wählen Sie in der Dropdown-Liste Alarmtabellen-Referenz die angepasste SPC-Alarmtabelle aus, die Sie für dieses angepasste Objektmodell verwenden möchten. - Klicken Sie Speichern
.
- Nachdem Sie den SPC-Treiber stoppen und neu starten, wird die geänderte Alarmtabelle auf alle SPC-Punkte angewendet, die auf diesem Objektmodell basieren.
