(Optional) Bibliotheksabbildung für ein Subsystem erstellen

  1. Sie möchten eine Abbildungsvorlage für mehrere Objektmodelle, die zu einem Subsystem gehören, erstellen und bereitstellen.

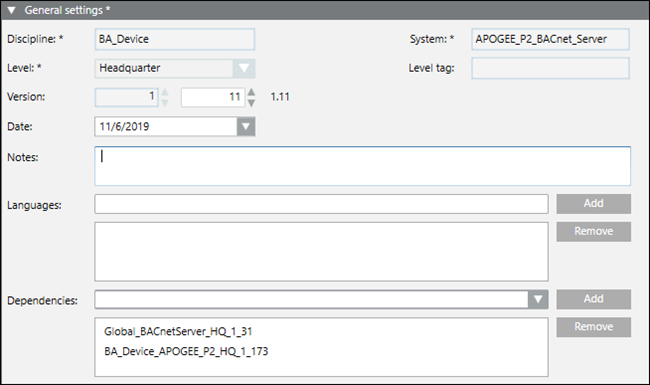

  1. Erstellen Sie eine Bibliothek und legen Sie die Abhängigkeiten auf Ihre Subsystembibliothek und BACnet-Server fest. Die folgende Abbildung zeigt ein Beispiel für das APOGEE-Subsystem:

  2. Fügen Sie der Bibliothek einen Abschnitt für die BACnet-Server-Abbildung hinzu.

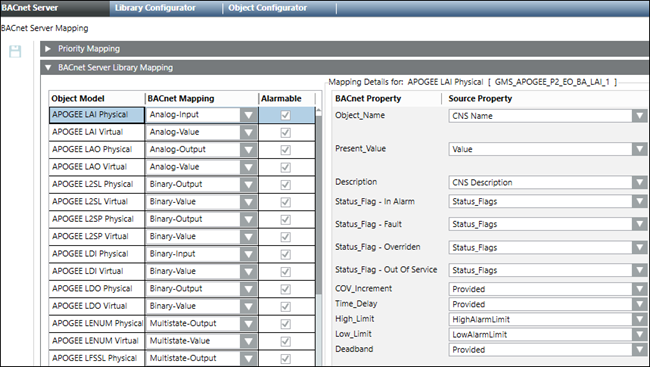

  3. Ziehen Sie aus dem Objektmodellordner der Subsystem-Bibliothek die Objektmodelle, die Sie mit dem BACnet-Server verwenden möchten. Ordnen Sie die Eigenschaften der BACnet-Objekte den Eigenschaften der Quellobjekte zu. Die folgende Abbildung zeigt eine Beispielzuordnung für das APOGEE-Subsystem. Sie können spezifische Werte eingeben oder Eigenschaften als nicht zutreffend kennzeichnen, wenn in Ihrem Subsystem keine entsprechende Eigenschaft vorhanden ist.

  4. Wenn Sie die Zuordnung beendet haben, können Sie die Vorlage als Datei mit der Erweiterung .gms exportieren und einen oder alle der folgenden Schritte durchführen:
    • Importieren Sie die Datei in andere Projekte.
    • Stellen Sie die Datei einem Systemspezialisten für das Applikations-Center bereit, der diese in ein Erweiterungsmodul integrieren kann.
