Arbeitsbereich BACnet-Server

Der Arbeitsbereich für BACnet-Server gliedert sich in mehrere Abschnitte, die auf dem Register BACnet-Server zur Verfügung stehen. Welche Abschnitte angezeigt werden, hängt von Ihrer Auswahl im System Browser ab.

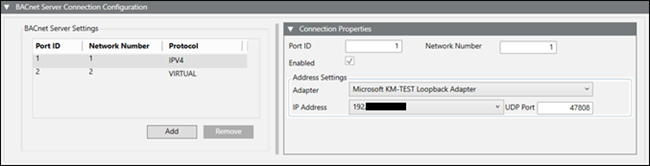

BACnet-Server-Verbindung konfigurieren

Die Auswahl des BACnet-Servers im System Browser ermöglicht Ihnen, der Managementplattform eine Netzwerkverbindung hinzuzufügen und die Verbindungseigenschaften zu konfigurieren.

BACnet-Server-Einstellungen
Feld	Beschreibung
Port-ID	Eine eindeutige ID.
Netzwerknummer	Eine eindeutige Nummer.
Protokoll	Das beim Hinzufügen eines neuen Netzwerktyps ausgewählte Protokoll (entweder IPv4 oder Virtuell).
Hinzufügen	Fügt der Tabelle einen neuen Netzwerktyp hinzu.
Entfernen	Entfernt einen Netzwerktyp aus der Tabelle.
Verbindungseigenschaften
Feld	Beschreibung
Port-ID	Die Port-ID der aktuell ausgewählten Zeile in den Tabelleneinstellungen des BACnet-Servers. Dieses Feld kann bearbeitet werden. Wählen Sie einen Wert zwischen 1 – 254.
Netzwerknummer	Die Netzwerknummer der aktuell ausgewählten Zeile in den Tabelleneinstellungen des BACnet-Servers. Dieses Feld kann bearbeitet werden. Wählen Sie einen Wert zwischen 1 – 65534.
Aktiviert	Aktiviert diesen Port in der BBS-Konfiguration (den BT BACnet Stack). Wenn mehrere Ports vorhanden sind, können Sie diesen Port aktivieren oder deaktivieren.
Adapter	Der Hardwareadapter, der von diesem Server verwendet wird. Nur sichtbar für IPv4-Verbindungen.
IP-Adresse	Die IP-Adresse, die von dem Adapter verwendet wird. Nur sichtbar für IPv4-Verbindungen.
UDP-Port	Der UDP-Port, die von dem Adapter verwendet wird. Nur sichtbar für IPv4-Verbindungen.

BACnet-Server-Geräte

Bei Auswahl des BACnet-Servers im System Browser können Sie den Zustand und Namen des virtuellen Geräts anzeigen.

BACnet-Server-Geräte
Feld	Beschreibung
Gerätezustand	Zustand des virtuellen Geräts. Mögliche Werte sind `Unbekannt`, `Gestoppt`, `Läuft` und `Konfigurationsfehler`. Weitere Informationen zu Konfigurationsfehlern finden Sie im Abschnitt Fehlerbehebung.
Device Name	Name des virtuellen Geräts.

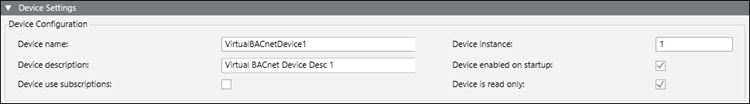

BACnet-Server-Geräteeinstellungen

Bei Auswahl eines virtuellen Geräts im System Browser können Sie die Geräteeinstellungen bearbeiten.

BACnet-Server-Geräteeinstellungen
Feld	Beschreibung
Gerätename	Ein eindeutiger Name im BACnet-Netzwerk.
Geräteinstanz	Eine eindeutige Nummer im BACnet-Netzwerk. Zulässige Werte sind 0 – 4194303.
Gerätebeschreibung	Zeigt die Beschreibung Ihrer Wahl an.
Gerät bei Start aktiviert	Wenn Sie diese Option aktivieren, wird das Gerät beim Start des Projekts automatisch gestartet. Wenn Sie sie deaktivieren, wird das Gerät nicht automatisch gestartet und nicht im BACnet-Netzwerk angezeigt.
Abonnements für die Gerätenutzung	Wenn diese Option ausgewählt ist, erstellt BACnet Server COV-Abonnements für alle Abbildungen in der Liste.
Gerät ist schreibgeschützt	Wenn Sie diese Option aktivieren, sind die Punkte in dem Gerät nicht kommandierbar und Alarme können nicht quittiert werden. Wenn Sie sie deaktivieren, sind die Punkte in dem Gerät kommandierbar und Alarme können quittiert werden.

Meldungsklassen

Eine Meldungsklasse ist eine Liste von Geräten (Empfängern), die Alarme und Alarmquittierungen empfangen, wenn ein Objekt in eine Alarmbedingung übergeht.

Meldungsklassen
Element	Beschreibung
Tabelle der Meldungsklasseneinträge	Hinzufügen: Fügt der Tabelle der Meldungsklasseneinträge einen Eintrag hinzu. Entfernen: Entfernt einen Eintrag aus der Tabelle der Meldungsklasseneinträge. Instanznummer: Die Nummer, die in das Feld für die Instanznummer eingegeben wurde. Prioritäten: Die in den Prioritätsfeldern ausgewählten Prioritäten. Anz. der Empfänger: Die Anzahl der für den Empfang von Alarmen und Alarmquittierungen registrierten Geräte.
Abschnitt Meldungseigenschaften	Instanznummer: Die Instanznummer unterscheidet ein Objekt von anderen Objekten des gleichen Typs innerhalb eines Geräts. Priorität: Ermöglicht die Auswahl aus folgenden Alarmzuständen: - Zu Offnormal: Zulässiger Wertebereich von 0 bis 255. - To Fault: Zulässiger Wertebereich von 0 bis 255. - To Normal: Zulässiger Wertebereich von 0 bis 255.

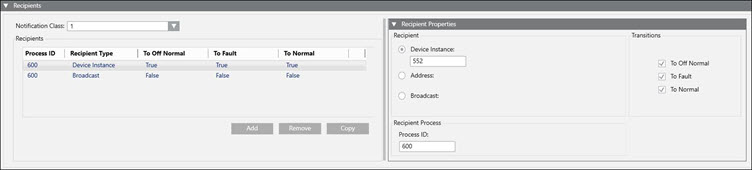

Empfänger

Ein Empfänger ist ein Gerät, das Alarme und Alarmquittierungen empfängt, wenn ein Objekt in eine Alarmbedingung übergeht.

Empfänger
Element	Beschreibung
Meldungsklasse	Zeigt eine Liste der Meldungsklassen aus der Tabelle der Meldungsklasseneinträge.
Empfängertabelle	Hinzufügen: Fügt der Tabelle einen ausgewählten Empfänger für die in der Dropdown-Liste ausgewählte Meldungsklasse hinzu. Entfernen: Entfernt einen gewählten Empfänger basierend auf einer der folgenden Optionen: Diesen Empfänger von dieser NC entfernen Diesen Empfänger von allen NCs in diesem virtuellen Gerät entfernen Diesen Empfänger von allen NCs in allen virtuellen Geräten entfernen Kopieren: Kopiert einen gewählten Empfänger basierend auf einer der folgenden Auswahlmöglichkeiten: Auf alle NCs in diesem virtuellen Gerät kopieren Auf alle NCs in allen virtuellen Geräten kopieren Hinweis: Es gibt Szenarien, in denen der kopierte Empfänger einen vorhandenen Empfänger in einer anderen Meldungsklasse überschreibt. Dies gilt für jeden Empfängertyp – Geräteinstanz, Adresse und Rundsendung. Sie kopieren beispielsweise die Geräteinstanz 552 (für die „To Fault“ gewählt ist) in eine andere Meldungsklasse mit einem Empfänger, der ebenfalls die Geräteinstanz 552 hat (mit den gewählten Übergängen „To Off Normal“, „To Fault“ und „To Normal“). Der kopierte Empfänger überschreibt die bestehenden Empfängerdaten. Die Übergänge „To Off Normal“ und „To Normal“ werden mit anderen Worten nicht mehr gewählt. Sie müssen diese manuell wählen, wenn Sie sie weiterhin einsetzen möchten. Prozess-ID: Die in das Feld Prozess-ID eingegebene Nummer. Empfängertyp: Das Gerät, das Alarme und Alarmquittierungen empfängt. Übergänge: List der Alarmzustände Zu Off-normal, Zu Störung und Zu Normal.
Empfängereigenschaften	Geräteinstanz: Eine Nummer, die ein Gerät im BACnet-Netzwerk eindeutig identifiziert. Adresse: - MAC-Adresse (Hex): Muss eine gerade Anzahl von 2 bis 12 alphanumerischen Zeichen aufweisen, darunter 0 bis 9 und A bis F in Gross- oder Kleinbuchstaben. Zum Beispiel: a5030756BAC0 ist eine gültige BACnet/IP-Adresse im hexadezimalen Format. - Netzwerknummer: Eine eindeutige Nummer, die ein Netzwerk (in dem sich Geräte befinden) von einem anderen Netzwerk im BACnet-Internetzwerk unterscheidet. Rundsendung: - Lokal: Sendet Alarminformationen an alle Geräte im lokalen Netzwerk. - Remote-Netzwerknummer: Sendet Alarminformationen an alle Geräte in einem (einzelnen) angegebenen Remote-Netzwerk. Sie müssen die Nummer des Remote-Netzwerks eingeben. - Global: Sendet Alarminformationen an alle Geräte in allen Netzwerken innerhalb des BACnet-Internetzwerks.
Empfängerprozess	Prozess-ID: Erfragen Sie die Prozess-ID der Geräte, die Sie integrieren, beim Anbieter. Dies ist ein Pflichtfeld. Um Alarme an BACnet-Geräte zu senden, benötigen Sie die Prozess-ID zusammen mit der Instanznummer oder MAC-Adresse des Geräts und der Netzwerknummer.
Transitions	To-OffNormal: Standardmässig aktiviert. Zeigt diesen Alarmzustand als zutreffend in der Empfängertabelle an. Zu Störung: Standardmässig aktiviert. Zeigt diesen Alarmzustand als zutreffend in der Empfängertabelle an. Zu Normal: Standardmässig aktiviert. Zeigt diesen Alarmzustand als zutreffend in der Empfängertabelle an.

Trend Logs

Der BACnet-Server sammelt alle 5 Minuten (mindestens) neue Trends, wodurch sich die Verzögerung zwischen dem Lesen von Trends aus der HDB und der anschliessenden Anzeige in BACnet-Trend-Log-Objekten erklärt.

Ein Client des BACnet-Servers kann Trenddaten auf dreierlei Weise anfordern: nach Reihenfolge, Position oder Zeit. Die Trendfunktion ist unabhängig vom Subsystem.

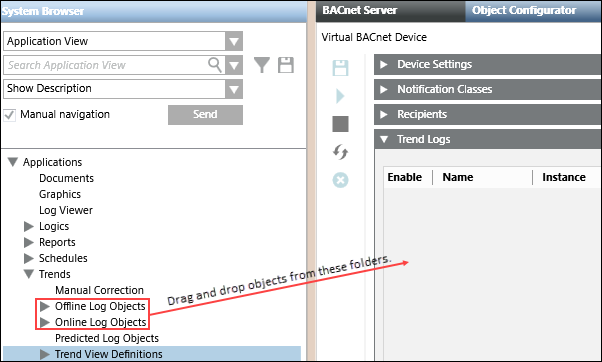

Sie können Online- und Offline-Trendobjekte per Drag & Drop aus dem System Browser in den Abschnitt Trendlogs einfügen und diese anschliessend konfigurieren. Sie können keine Objekte aus dem Ordner Trendansichtsdefinitionen per Drag & Drop einfügen. Siehe folgende Abbildung.

Hinweis: Bevor Sie den Trendlog im BACnet-Server konfigurieren, stellen Sie sicher, dass für das zu exportierende Objekt Trenddaten in der HDB vorhanden sind. BACnet-Server benötigt diese Informationen, um den Punkt zu finden, auf den der Trendlog abgebildet wird. Dies gilt für alle Offline-Trenddefinitionen.

Trend Logs
Feld	Beschreibung
Aktivieren	Wenn aktiviert, ermöglicht dies die Kommunikation mit der Datenbank. Wenn deaktiviert, verhindert dies die Kommunikation mit der Datenbank.
Name	Zeigt den Namen des Trendobjekts im System Browser an. Sie können dieses Feld bearbeiten.
Instanz	Eine eindeutige Nummer, die einem Trendlog automatisch zugewiesen wird. Sie können dieses Feld bearbeiten.
Beschreibung	Zeigt die Beschreibung des Trendobjekts im System Browser an. Sie können dieses Feld bearbeiten.
Meldungsklasse	Sie können eine Meldungsklasse zuweisen, um die Meldungen Puffer voll (Schwelle erreicht) zu erhalten.
Vollständiger Alarm	Wenn aktiviert, werden Meldungen gesendet, sobald eine Schwelle erreicht ist. Wenn deaktiviert, werden beim Erreichen der Schwelle keine Meldungen gesendet und das Feld Schwelle ist deaktivieren.
Schwelle	Die Schwelle basiert auf der Puffergrösse. Min. = 10 % der Puffergrösse Max. = beliebiger Wert unterhalb der Puffergrösse Beispiel: Ein Trend hat eine Puffergrösse von 1000. Der Mindestwert ist 100; der Maximalwert ist 999.
Puffergrösse	Standardmässig wird bei einer Eingabe in dieses Feld der Schwellenwert automatisch auf 80 % der Puffergrösse eingestellt, ausser das Feld Vollständiger Alarm ist deaktiviert. Sie können den Schwellenwert jedoch entsprechend den angegebenen Parametern ändern, wenn das Feld Vollständiger Alarm aktiviert ist. Min. = 10 Max. = 10.000 Beispiel: Sie geben in das Feld Puffergrösse den Wert 5000 ein; das Feld Schwelle ändert sich automatisch in 4000.
Aktualisierungsintervall (min.)	Das Intervall, das zum Erfassen und Aufzeichnen von Werten für das Objekt verwendet wird. Min. = 5 Minuten Max. = 1440 Minuten (1 Tag)
Objekteigenschafts-Referenz	Das Objekt und die Eigenschaft, die mit dem Trend verknüpft (diesem zugeordnet) sind.
Pfad	Zeigt den Speicherort des Objekts im System an.
Entfernen	Entfernt die gewählten Objekte aus dem Gerät.

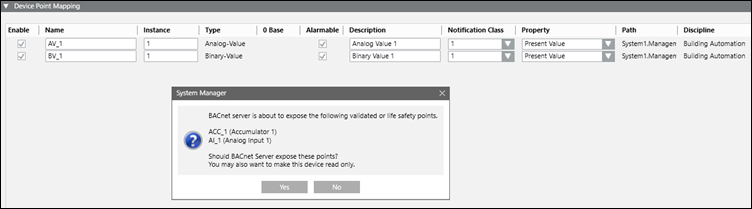

Gerätepunktabbildung

Die Auswahl eines virtuellen Geräts im System Browser ermöglicht Ihnen, Punkte hinzuzufügen und zu entfernen sowie verschiedene andere Felder zu bearbeiten. Instanzen können aus dem System Browser gezogen werden, und die Standardeigenschaft ist die Standardeigenschaft des Objektmodells.

Gerätepunktabbildung
Feld	Beschreibung
Aktivieren	Wenn Sie diese Option aktivieren, wird das Objekt mit dem zugehörigen Gerät im BACnet-Netzwerk angezeigt. Wenn Sie sie deaktivieren, wird das Objekt nicht im BACnet-Netzwerk angezeigt.
Name	Zeigt den Namen Ihrer Wahl an.
Instanz	Zeigt die Gerätinstanznummer an. Zulässige Werte sind 0 – 4194303. Diese müssen im BACnet-Netzwerk eindeutig sein.
Typ	Zeigt den BACnet-Objekttyp.
0 Basis	Zeigt ein Kontrollkästchen an, wenn ein Desigo CC-Multistate-Objekt einem BACnet-Objekt zugeordnet wird und der für die Zuordnung ausgewählten Eigenschaft eine Textgruppe mit Null als Basiswert zugeordnet ist. BACnet kann keine Nullen lesen, weshalb es jeden Wert in der Textgruppe, die der Eigenschaft zugeordnet ist, um 1 erhöht. Zum Beispiel: Wenn die Istwert-Eigenschaft eines Zuluftventilatorobjekts einer Textgruppe mit den ganzzahligen Werten 0, 1 und 2 zugeordnet ist, werden diese als 1, 2 und 3 indiziert und so im BACnet-Netzwerk angezeigt.
Alarmerkennung	Wenn aktiviert, ist ein BACnet-Objekt in dem virtuellen Gerät alarmfähig mit allen erforderlichen Eigenschaften beliebiger anderer alarmfähiger Objekte. Wenn deaktiviert, ist das BACnet-Objekt in dem virtuellen Gerät nicht alarmfähig.
Beschreibung	Zeigt einen Standardtext an, der bearbeitet werden kann.
Meldungsklasse	Empfänger, an die Alarme gesendet werden.
Eigenschaft	Zeigt eine Liste von Eigenschaften an, die jedem Objekttyp zugeordnet werden können.
Pfad	Zeigt den Speicherort des Objekts im System an.
Disziplin	Zeigt die Disziplin an, die dem Objekt zugewiesen ist.
Entfernen	Entfernt die gewählten Objekte aus dem Gerät.

BACnet-Server-Symbolleiste

Symbol	Beschreibung
	Speichert Änderungen an der Konfiguration oder dem Gerät.
	Startet Geräte.
	Stoppt Geräte.
	Startet Geräte neu.
	Löscht das ausgewählte Gerät.
