Prioritätsabbildung

Mithilfe der Funktion Prioritätsabbildung können Sie BACnet-Prioritäten anderen Subsystem-Prioritäten zuordnen.

Befehlspriorität

Manche Objekte im System stellen anhand spezieller Befehlsprioritäten fest, ob ein Bediener oder ein bestimmtes Steuerungsprogramm die Kontrolle hat. Die aktuellen Werte von sechs Objekttypen im System beruhen auf einer Befehlspriorität und sind in einer Hierarchie festgelegt. Dabei ist (1 – Manuelle Personensicherheit) die höchste und (16 – Verfügbar) die niedrigste Prioritätsstufe. Die sechs Objekttypen sind: Analog Output, Analog Value, Binary Output, Binary Value, Multi-State Output und Multi-State Value. Anhand der Hierarchie lässt sich feststellen, welche Quelle Priorität hat, um den Wert eines Objekts zu ändern. Um einen dieser Objekttypen kommandieren zu können, müssen Sie –bzw. eine Applikation –eine Befehlspriorität haben, die mindestens so hoch ist wie die aktuelle Befehlspriorität des Objekts.

Befehlsprioritätsmatrix

Die Befehlsprioritätsmatrix zeigt Befehle an, die auf verschiedenen Prioritätsstufen erteilt wurden (z.B., 8 = Manueller Bediener). Benutzer und Applikationen können Befehle für ein kommandierbares Objekt setzen oder freigeben. Hat der aktuelle Wert eines Objekts eine Befehlsprioritätsmatrix, wird die entsprechende Prioritätsstufe kommandiert oder freigesetzt, wenn ein Befehl ausgeführt wird. Wenn der aktuelle Wert eines Objekts keine Befehlsprioritätsmatrix hat, überschreibt das System den aktuellen Wert mit dem neu kommandierten Wert. Sie können jede Prioritätsstufe, auf die Sie aufgrund Ihrer Benutzerrechte Zugriff haben, kommandieren oder freigeben.

Befehlsprioritätsabbildung

Jede Subsystemprioritätsmatrix ist anders. Höchstwahrscheinlich hat jede Befehle, die einer Nummer zugeordnet sind –und diese Nummern müssen den BACnet-Prioritäten zugeordnet werden.

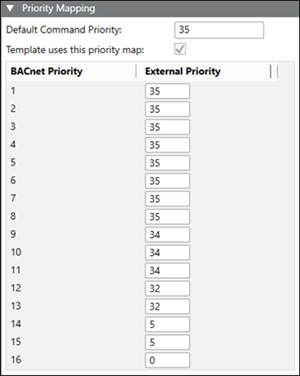

Die folgende Abbildung zeigt, wie eine Befehlsprioritätsmatrix für ein Subsystem aussehen kann. In diesem Beispiel entspricht die externe Priorität 35 OPER (BACnet-Priorität 8), 34 entspricht SMOKE, 32 entspricht EMER usw.

Feld Standard-Befehlspriorität

Dieses bearbeitbare Feld verwendet eine Standard-Befehlspriorität, um einen Prioritätswert bereitzustellen, wenn keine Prioritätsmatrix vorhanden ist und der ausgewählte Befehl eine Priorität erwartet.

Kontrollkästchen Vorlage verwendet diese Prioritätsabbildung

Wenn dieses Kontrollkästchen deaktiviert ist, verwendet die Bibliotheksabbildungs-Vorlage den Standardwert für die Befehlspriorität.

Wenn dieses Kontrollkästchen aktiviert ist, verwendet die Bibliotheksabbildungs-Vorlage die Prioritätsabbildung aus folgendem Speicherort in der Managementsicht:
Projekt > Systemeinstellungen > Bibliotheken > L1-Headquarter > BA > Gerät > APOGEE_P2_BACnet_Server.
