Bibliotheksabbildung
Die Funktion Bibliotheksabbildung ermöglicht Ihnen Folgendes:
- Zuordnen beliebiger Desigo CC-Objekte zu BACnet-Objekten, Eigenschaft für Eigenschaft
- Zuordnen mehrere Instanzen des gleichen Objekts, wenn verschiedene aktuelle Werte verwendet werden, z.B. Phase 1, Phase 2, Phase 3
- Zuordnen von Desigo CC-Alarmen zu BACnet-Alarmen
- Meldung auf Vorlagenobjekte zulassen (Nicht-Vorlagenobjekte unterstützen nur das Senden eines Wertes und einer Kommandierung)
- Kommandieren und Freigeben unterstützter Eigenschaften
- Auswählen von Bitfolgen für Status-Flag-Eigenschaften sowie Eingeben numerischer Werte für gewisse andere Eigenschaften
- Anpassen der Headquarter-Standardvorlage für die Verwendung auf Projektebene
- Hinzufügen weiterer Objekttypen zu der vom Headquarter bereitgestellten Bibliotheksabbildungs-Vorlage und Hinzufügen weiterer Eigenschaften zu vorhandenen Objekttypen
- Klonen der Standardvorlage zur Verwendung mit dem zulässigen Bibliothekstyp
- Erstellen eines reinen Bibliotheks-EM zur Bereitstellung einer Abbildungsvorlage für mehrere Objektmodelle, die einem bestimmten Subsystem angehören; Dies reduziert den Arbeitsaufwand, wenn viele Standorte das gleiche Subsystem haben und den BACnet-Server verwenden möchten.
Wenn der BACnet-Server installiert ist, sorgt die zugehörige Bibliothek für die Zuordnung des Standardwerts eines Geräts. Wenn Sie mehr Details wünschen, können Sie Ihre Geräteobjekte mithilfe der Bibliotheksabbildungs-Funktion des BACnet-Servers zuordnen, die mit den Headquarter-Standardwerten für Objektmodelle und deren zugehörige Eigenschaften vorinstalliert ist.

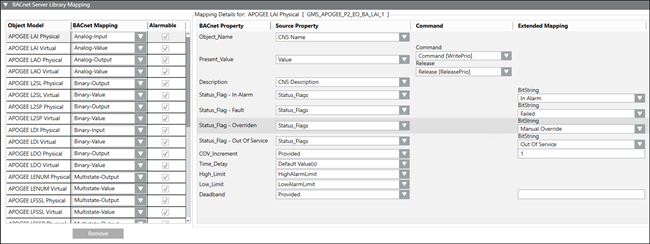

Objektmodelle und Eigenschaften
Jedes Objektmodell zeigt nur die Eigenschaften, die dem jeweiligen Typ zugeordnet werden können. Wenn das Kontrollkästchen Alarmerkennung für den Objekttyp aktiviert ist, werden im Abschnitt mit den Abbildungsdetails alle verfügbaren Quelleigenschaften aufgeführt. Wenn das Kontrollkästchen Alarmerkennung für den Objekttyp deaktiviert ist, werden im Abschnitt mit den Abbildungsdetails nur die BACnet-Eigenschaften ohne Alarmerkennung aufgeführt.
Hinweis: Wenn Sie in einer Vorlage die Alarmierung für ein Objektmodell zulassen, sind alle Instanzen des betreffenden Objektmodells alarmierbar.
Die Eigenschaftenauswahl wirkt sich wie folgt auf das Verhalten aus:
Eigenschaftstyp | Verhalten |
Standardwert(e) | Der BACnet-Server bestimmt die Zuordnung. |
Nicht zutreffend | Der BACnet-Server zeigt die Eigenschaft nicht an. |
