Beleuchtungsobjekte hervorheben und Möbel ausblenden

Szenario: Alle eingeschalteten Beleuchtungsobjekte sollen farblich hervorgehoben und die Möbel sollen ausgeblendet werden.



1. Schritt: Das BIM-Objektmodell für Möbel ermitteln und diese ausblenden

Szenario: Sie wollen das BIM-Objektmodell für Möbel ermitteln.

  1. Im BIM-Viewer ist die Bearbeitung aktiv.
  2. Desigo CC Objekte und BIM-Objekte sind verknüpft.
  3. Ein Filter Beleuchtung mit einer Bedingung >0 ist vorhanden.
  1. Wählen Sie mit der Maus ein Möbelstück an.

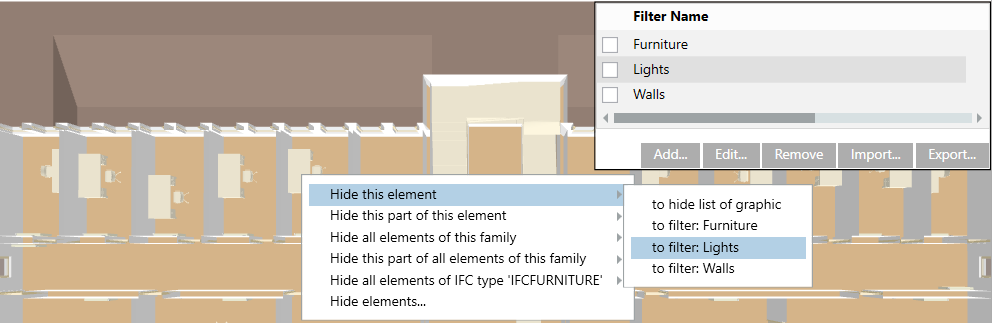

  2. Drücken Sie UMSCHALT (SHIFT) + rechte Maustaste.
  3. Wählen Sie Element ausblenden und anschliessend zum Filter: Beleuchtung.
  4. Wählen Sie im Dialogfeld Filtername den Filter Beleuchtung.
  5. Klicken Sie Bearbeiten.

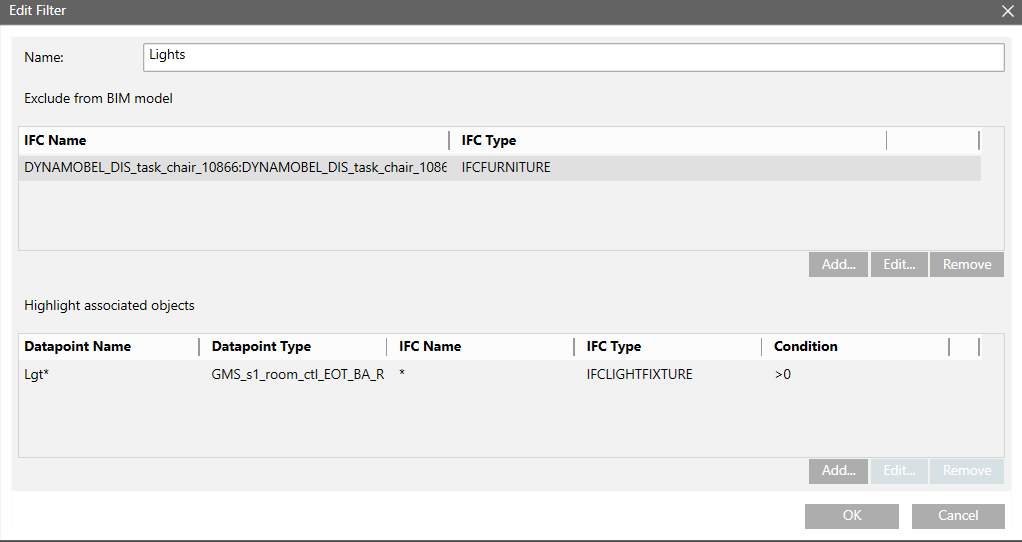

  6. Das zugewiesene BIM-Objekt wird angezeigt. Die Spalte IFC-Name referenziert das gewählte Möbelobjekt. In der Spalte IFC-Typ wird das BIM-Objektmodell IFCFURNITURE angezeigt. Im Abschnitt Verknüpfte Objekte markieren werden die Beleuchtungsinformationen angezeigt.
    • Test: Deaktivieren Sie Ausgewähltes Objekt markieren .
    • Test: Aktivieren Sie das Kontrollkästchen Beleuchtung.

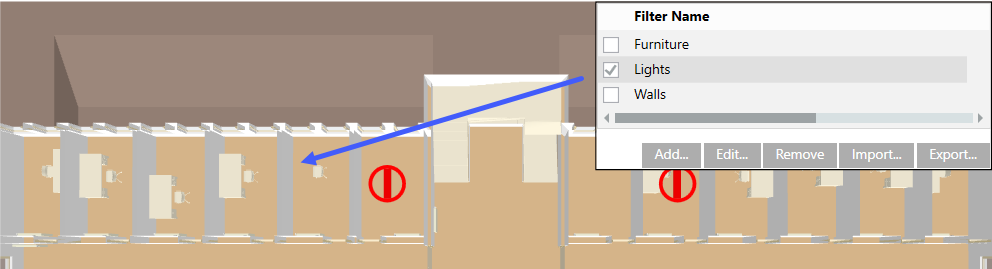

  7. Die im Filter konfigurierte Beleuchtung wird farblich hervorgehoben und das gewählte Pult ist ausgeblendet. Der nicht gewählte Stuhl ist weiterhin sichtbar.
  8. Klicken Sie Speichern .



2. Schritt: Alle Möbel ausblenden und Beleuchtungsobjekte hervorheben, die eingeschaltet sind

Szenario: Nachdem das BIM-Objektmodell für ein Möbelstück ermittelt wurde, können auf dieser Basis alle Möbelobjekte, die zu diesem Objektmodell gehören, ausgeblendet werden.

  1. Wählen Sie im Dialogfeld Filtername den Filter Beleuchtung.
  2. Klicken Sie Bearbeiten.
  3. Das zugewiesene BIM-Objekt wird angezeigt. Die Spalte IFC-Name referenziert das gewählte Möbelobjekt. In der Spalte IFC-Typ wird das BIM-Objektmodell IFCFURNITURE angezeigt.
  4. Im Abschnitt Verknüpfte Objekte markieren das BIM-Objektmodell wählen.
  5. Klicken Sie Bearbeiten.
  6. Das Dialogfeld Hervorgehobene Objekte wird angezeigt.
  7. Löschen Sie den Eintrag im Textfeld IFC-Name und geben Sie einen Asterisk (*) ein.
  8. Klicken Sie OK und nochmals OK, um die beiden Dialogfelder zu schliessen.
    • Test: Aktivieren Sie das Kontrollkästchen Beleuchtung.

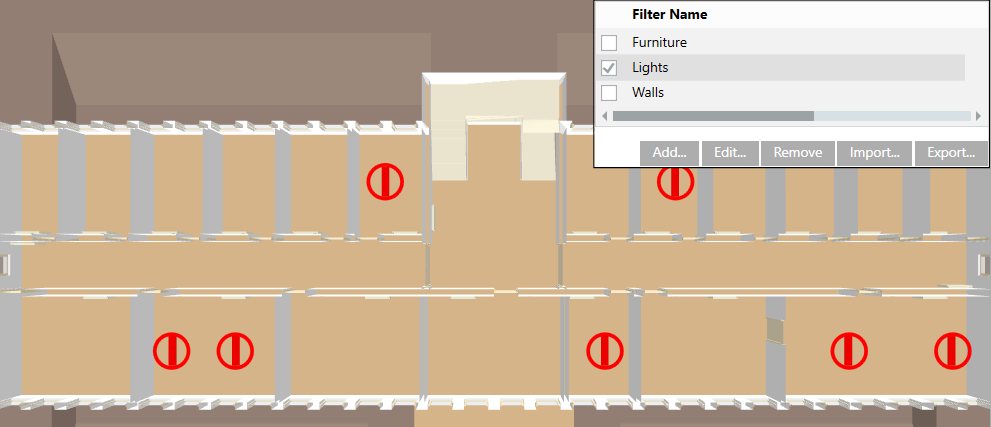

  9. Alle Möbel sind ausgeblendet und die eingeschalteten Beleuchtungsobjekte werden farblich hervorgehoben.
  10. Klicken Sie Speichern .
