Beleuchtungsobjekte hervorheben

Szenario: Alle verknüpften Beleuchtungsobjekte sollen farblich hervorgehoben werden.



1. Schritt: Ein verknüpftes Beleuchtungsobjekt hervorheben

Szenario: Sie wollen ein verknüpftes Beleuchtungsobjekt hervorheben, um die korrekte Syntax zu evaluieren.

  1. Im BIM-Viewer ist die Bearbeitung aktiv.
  2. Desigo CC Objekte und BIM-Objekten sind verknüpft.
  3. Ein leerer Filter Beleuchtung ist vorhanden.
  1. Klicken Sie Objektstrukturanzeige umschalten .
  2. Klicken Sie Ausgewähltes Objekt markieren .

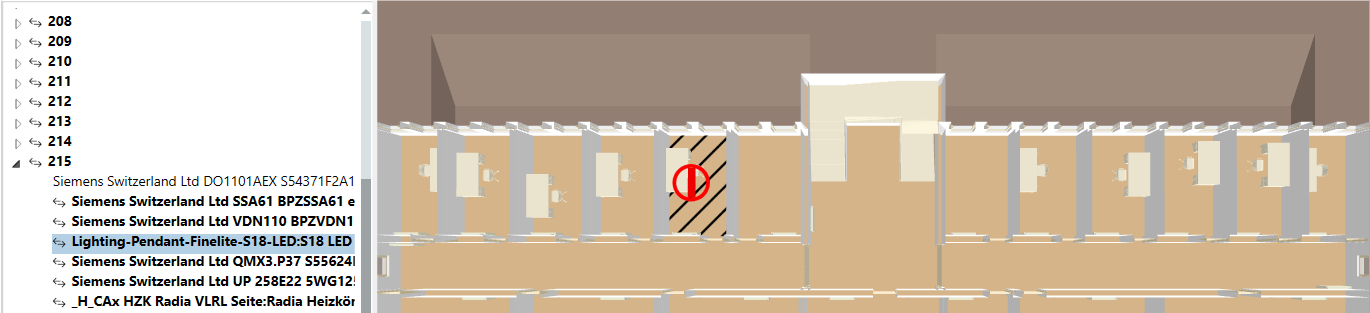

  3. Wählen Sie in der Objektstruktur den Raum und anschliessend das Beleuchtungsobjekt. Alternativ kann dies auch im System Browser in der Technischen Sicht erfolgen.

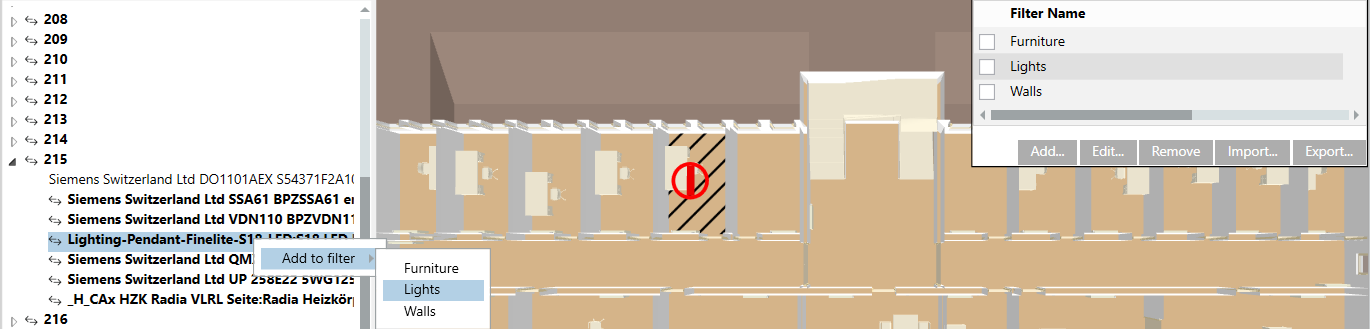

  4. Drücken Sie die rechte Maustaste und wählen Sie Zum Filter hinzufügen und anschliessend Beleuchtung.
  5. Wählen Sie im Dialogfeld Filtername den Filter Beleuchtung.
  6. Klicken Sie Bearbeiten.

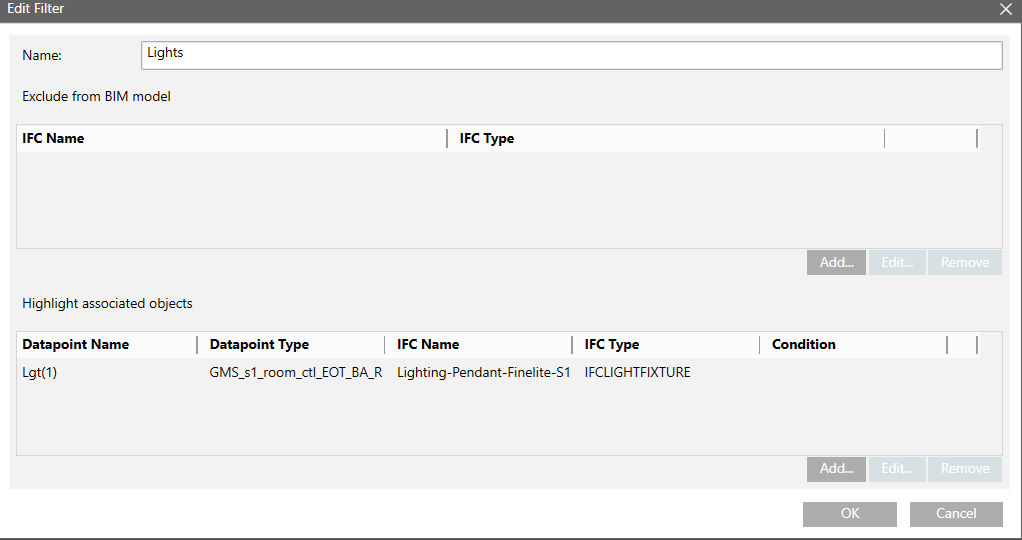

  7. Das zugewiesene Beleuchtungsobjekt wird angezeigt. Die Spalte Datenpunktname referenziert die technische Adresse Lgt(1). In der Spalte Datenpunkttyp wird das verwendete Objektmodell angezeigt. Die Spalte IFC-Name referenziert das gewählte Beleuchtungsobjekt. In der Spalte IFC-Typ wird das BIM-Objektmodell IFCLIGHTFIXTURE angezeigt.
    • Test: Deaktivieren Sie Ausgewähltes Objekt markieren .
    • Test: Aktivieren Sie das Kontrollkästchen Beleuchtung.

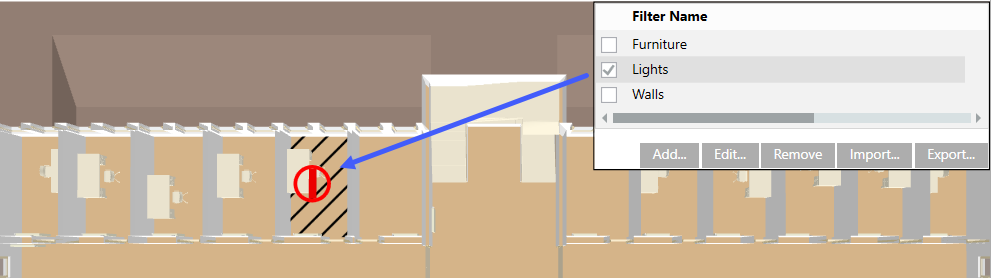

  8. Die im Filter konfigurierte Beleuchtung wird farblich hervorgehoben.
  9. Klicken Sie Speichern .



2. Schritt: Alle Beleuchtungsobjekte hervorheben

Szenario: Nachdem das BIM-Objektmodell für Beleuchtungsobjekte ermittelt wurde, können auf dieser Basis alle Beleuchtungsobjekte, die zu diesem BIM-Objektmodell gehören, hervorgehoben werden.

  1. Wählen Sie im Dialogfeld Filtername den Filter Beleuchtung.
  2. Klicken Sie Bearbeiten.
  3. Das zugewiesene BIM-Objekt wird angezeigt. Die Spalte Datenpunktname referenziert die technische Adresse Lgt(1). In der Spalte Datenpunkttyp wird das verwendete Objektmodell angezeigt. Die Spalte IFC-Name referenziert das gewählte Beleuchtungsobjekt. In der Spalte IFC-Typ wird das BIM-Objektmodell IFCLIGHTFIXTURE angezeigt.
  4. Im Abschnitt Verknüpfte Objekte markieren das BIM-Objektmodell wählen.
  5. Klicken Sie Bearbeiten.

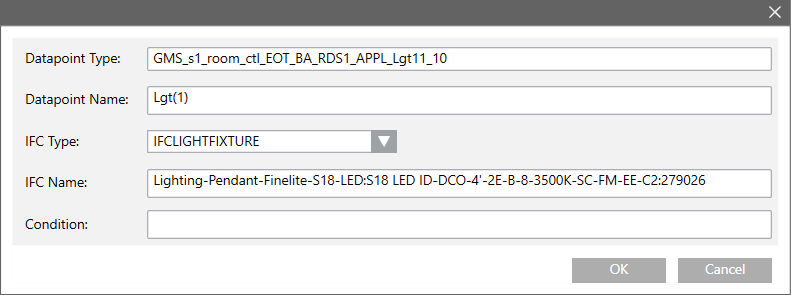

  6. Das Dialogfeld Hervorgehobene Objekte wird angezeigt.

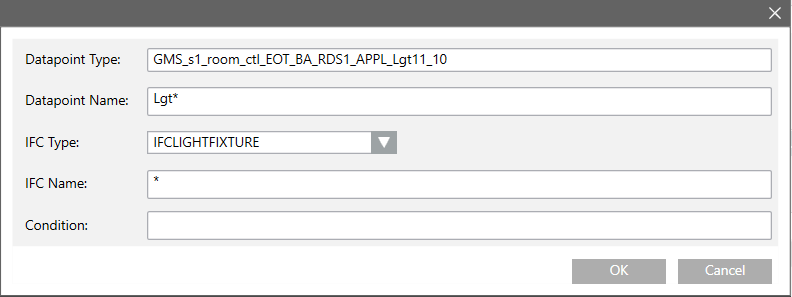

  7. Löschen Sie den Eintrag im Textfeld IFC-Name und geben Sie einen Asterisk (*) ein.
  8. Im Textfeld Datenpunktname kann der Filtereintrag benutzerspezifisch angepasst werden:
    • Lgt(1) = nur Beleuchtungsobjekte dieses Datenpunktnamens werden angezeigt;
    • Lgt(2) = nur Beleuchtungsobjekte dieses Datenpunktnamens werden angezeigt;
    • Lgt* = all Beleuchtungsobjekte werden angezeigt.
  9. Klicken Sie OK und nochmals OK, um die beiden Dialogfelder zu schliessen.
    • Test: Aktivieren Sie das Kontrollkästchen Beleuchtung.

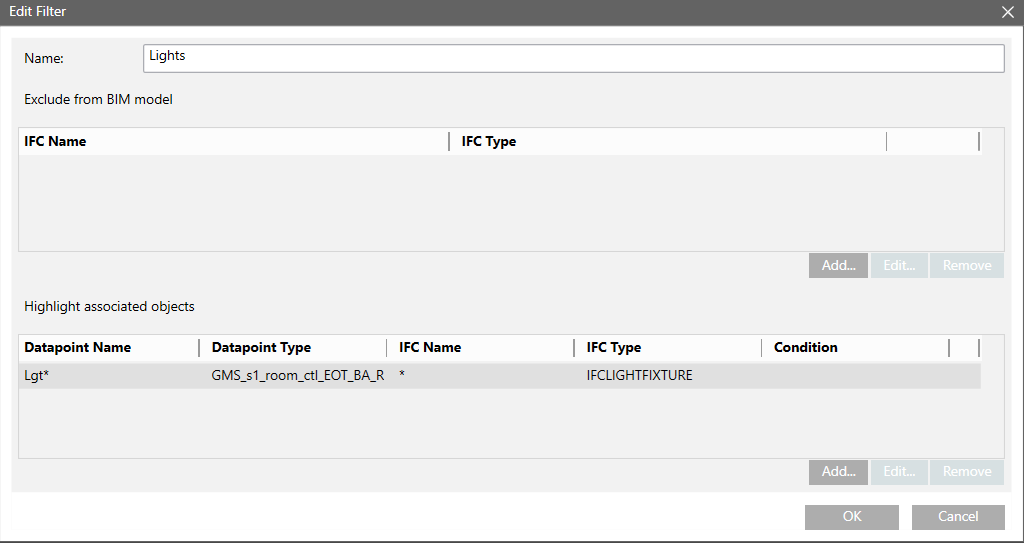

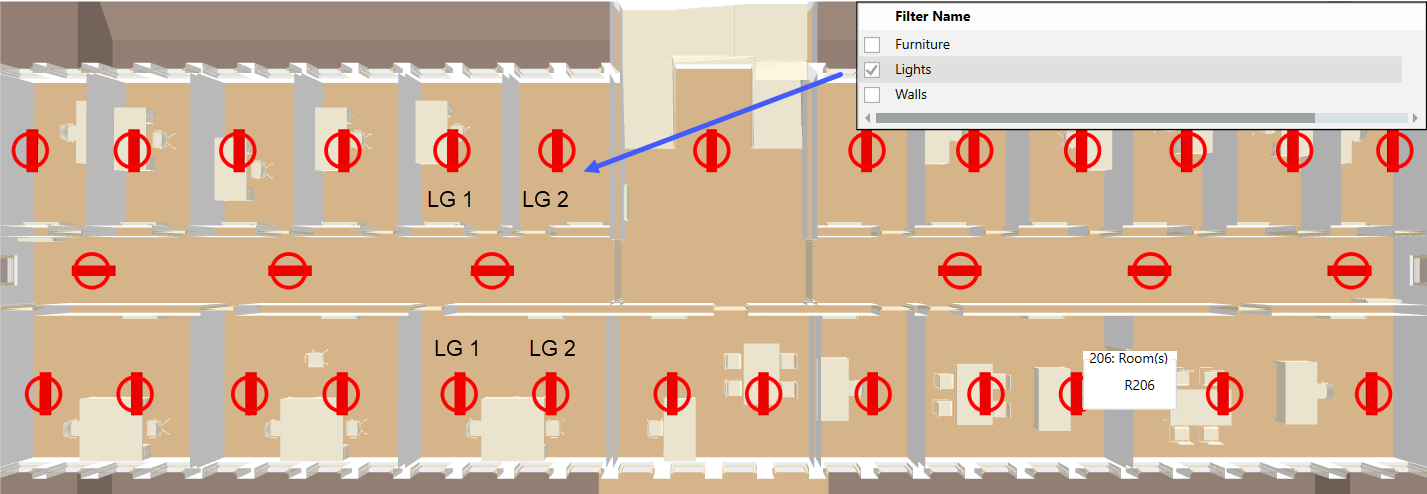

  10. Alle Beleuchtungsobjekte dieses Datenpunktnamens sind farblich hervorgehoben.
  11. Klicken Sie Speichern .



3. Schritt: Bedingung festlegen

Szenario: Alle Beleuchtungsobjekte, die eingeschaltet sind, sollen angezeigt werden.



  1. Wählen Sie im Dialogfeld Filtername den Filter Beleuchtung.
  2. Klicken Sie Bearbeiten.
  3. Im Abschnitt Verknüpfte Objekte markieren das BIM-Objektmodell wählen.
  4. Klicken Sie Bearbeiten.
  5. Wählen Sie das Textfeld Bedingung und geben Sie >0 ein.
  6. Klicken Sie OK und nochmals OK, um die beiden Dialogfelder zu schliessen.
    • Test: Aktivieren Sie das Kontrollkästchen Beleuchtung.

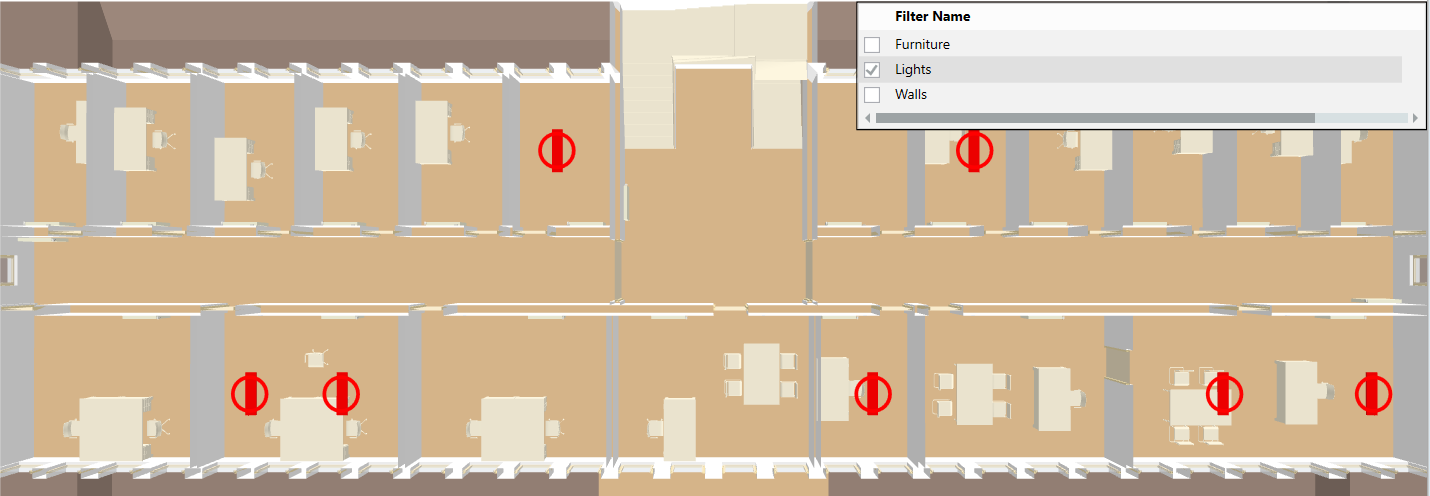

  7. Alle Beleuchtungsobjekte, die eingeschaltet sind, werden farblich hervorgehoben.
  8. Klicken Sie Speichern .
