Wände und Türen im gleichen Filter ausblenden

Szenario: Alle Wände und Türen sollen mit nur einem Filter ausgeblendet werden. Der bestehende Filter Wände wird als Ausgangspunkt verwendet. Das BIM-Objektmodell für Türen ist nicht bekannt und muss zuerst ermittelt werden.



1. Schritt: Das BIM-Objektmodell einer Tür ermitteln und ausblenden

Szenario: Sie wollen das BIM-Objektmodell einer Tür ermitteln, um sie auszublenden.

  1. Im BIM-Viewer ist die Bearbeitung aktiv.
  2. Ein definierter Filter Wände ist vorhanden.
  1. Wählen Sie mit der Maus eine Türe.
  2. Drücken Sie UMSCHALT (SHIFT) + rechte Maustaste.

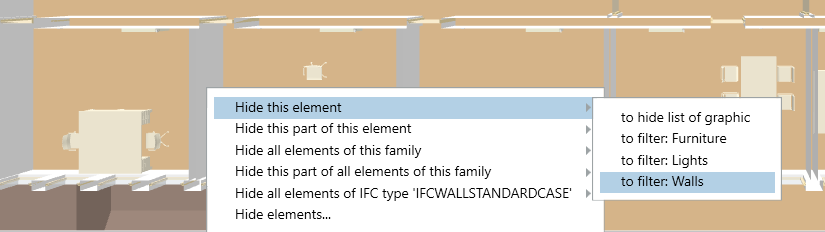

  3. Wählen Sie Element ausblenden und anschliessend zum Filter: Wände.
  4. Wählen Sie im Dialogfeld Filtername den Filter Wände.
  5. Klicken Sie Bearbeiten.

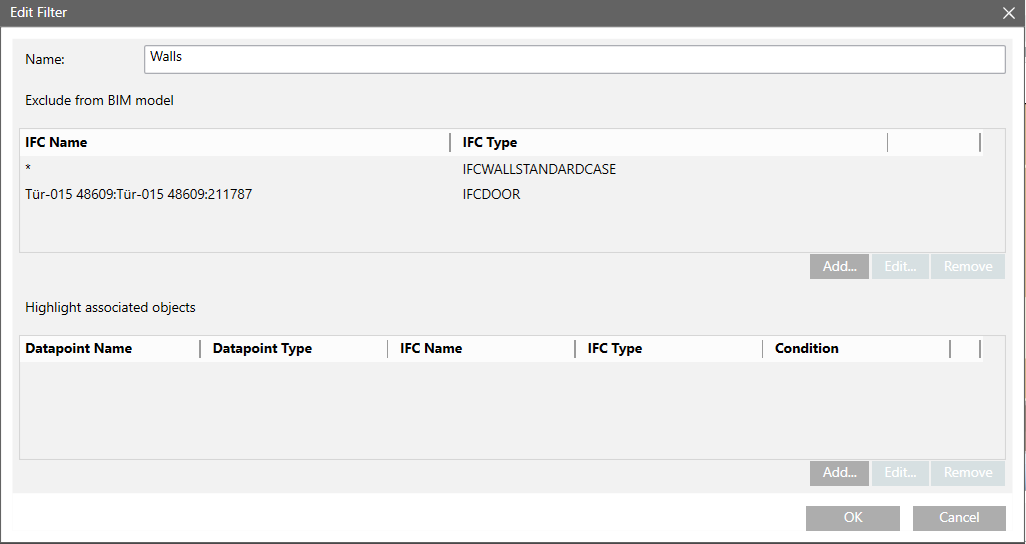

  6. Das zugewiesene BIM-Objekt wird angezeigt. Die Spalte IFC-Name referenziert das gewählte Türobjekt unterhalb des Wandobjektes. In der Spalte IFC-Typ wird das BIM-Objektmodell IFCDOOR angezeigt.
  7. Geben Sie im Textfeld Name einen Namen für Wände und Türen ein.
  8. Klicken Sie OK.
  9. Test: Aktivieren Sie das Kontrollkästchen Wände und Türen.

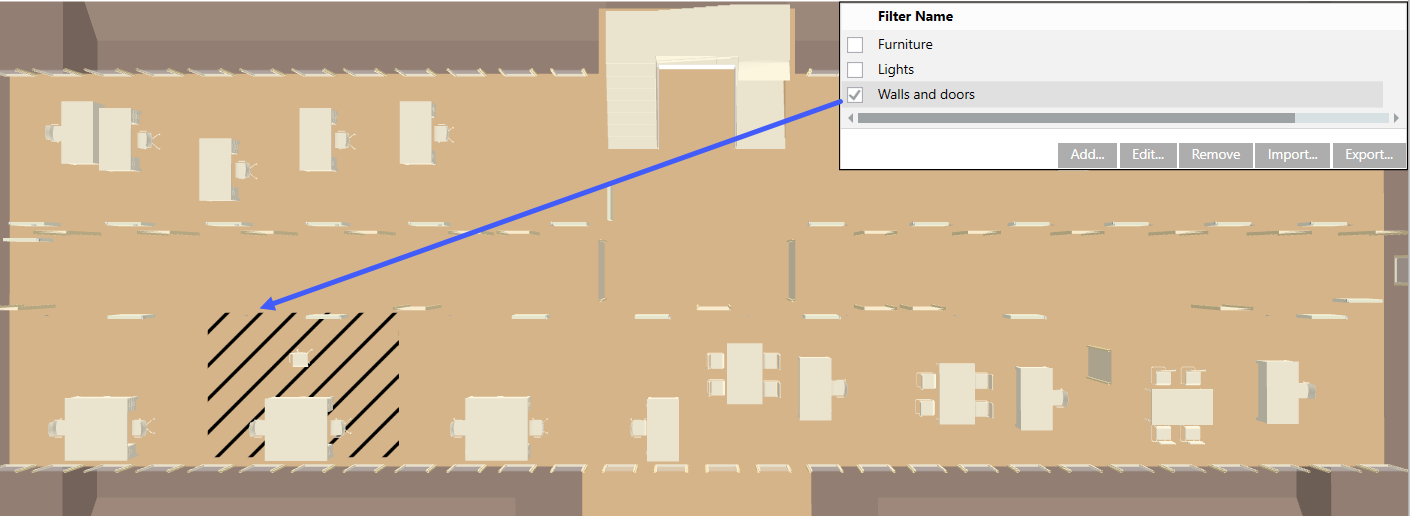

  10. Die im Filter gewählte Tür sowie alle Wände werden ausgeblendet.
  11. Klicken Sie Speichern .



2. Schritt: Alle Türen ausblenden

Szenario: Nachdem eine Tür ermittelt ist, können auf dieser Basis alle Türen, die zu diesem BIM-Objektmodell gehören, ausgeblendet werden.

  1. Klicken Sie Bearbeiten.

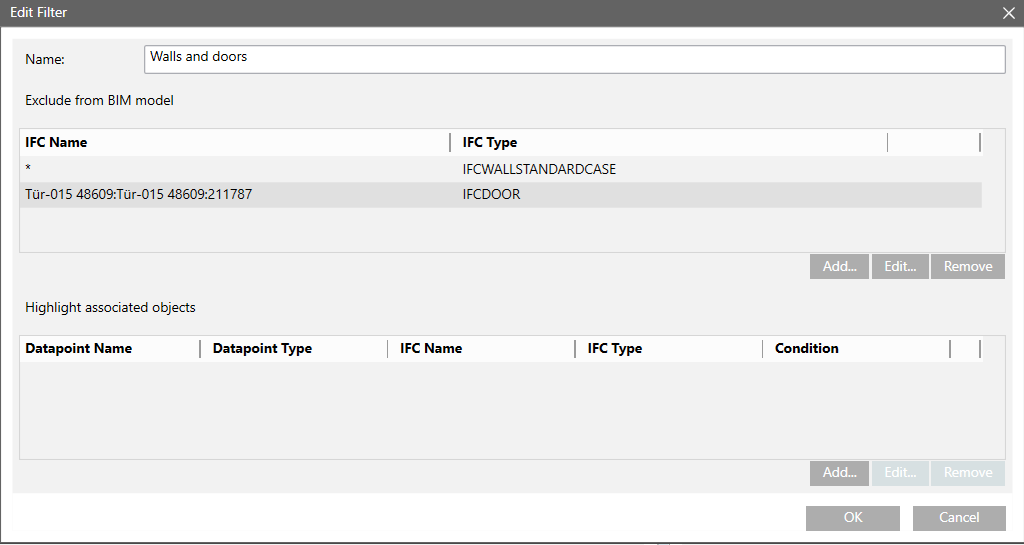

  2. Das zugewiesene BIM-Objekt wird angezeigt. Die Spalte IFC-Name referenziert das gewählte Türobjekt. In der Spalte IFC-Typ wird das BIM-Objektmodell IFCDOOR angezeigt.
  3. Im Abschnitt Vom BIM-Modell ausgenommen das BIM-Objektmodell IFCDOOR wählen.
  4. Klicken Sie Bearbeiten.

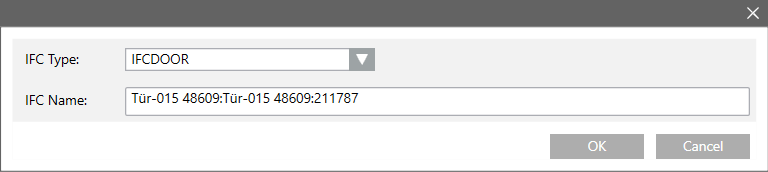

  5. Das Dialogfeld Ausgeblendete Objekte wird angezeigt.
  6. Löschen Sie den Eintrag im Textfeld IFC-Name und geben Sie einen Asterisk (*) ein.
  7. Klicken Sie OK und nochmals OK, um die beiden Dialogfelder zu schliessen.
    • Test: Aktivieren Sie das Kontrollkästchen Wände und Türen.

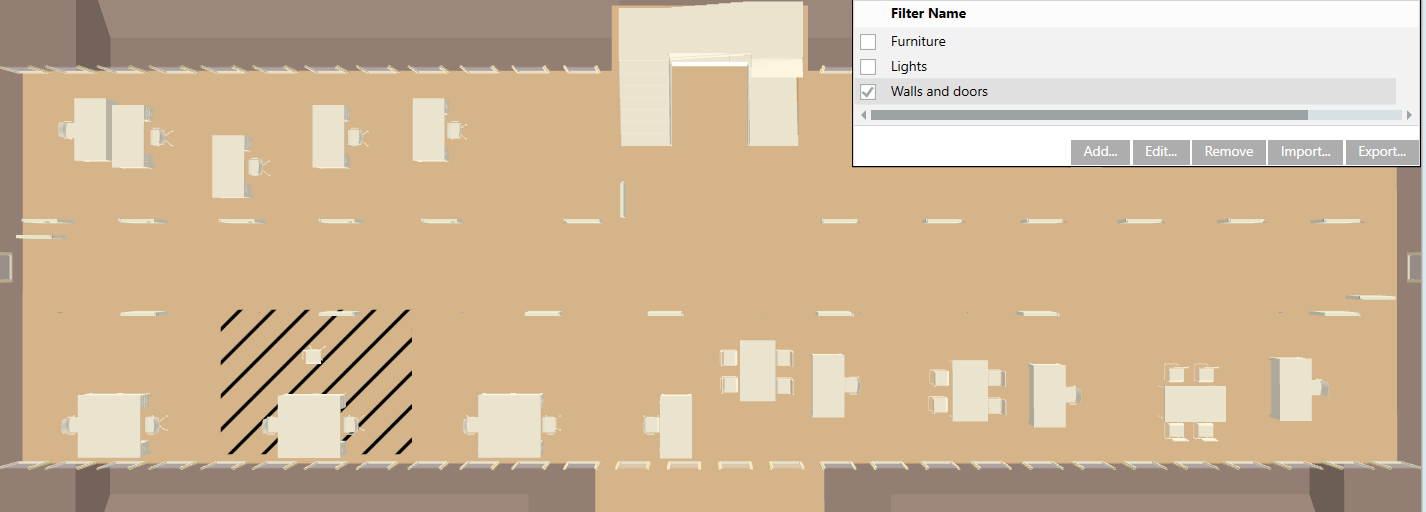

  8. Alle Wände und Türen sind ausgeblendet. Weitere Objekte, wie Treppen, Heizkörper, Möbel etc., sind weiterhin sichtbar.
  9. Klicken Sie Speichern .
