Wände ausblenden

Szenario: Alle Wände sollen mit diesem Filter ausgeblendet werden. Das BIM-Objektmodell für Wände ist nicht bekannt und muss zuerst ermittelt werden.



1. Schritt: Das BIM-Objektmodell einer Wand ermitteln und ausblenden

Szenario: Sie wollen das BIM-Objektmodell für Wände ermitteln.

  1. Im BIM-Viewer ist die Bearbeitung aktiv.
  2. Ein leerer Filter Wände ist vorhanden.
  1. Wählen Sie mit der Maus eine Wand.
  2. Drücken Sie UMSCHALT (SHIFT) + rechte Maustaste.
  3. Wählen Sie Element ausblenden und anschliessend zum Filter: Wände.
  4. Wählen Sie im Dialogfeld Filtername den Filter Wände.
  5. Klicken Sie Bearbeiten.
  6. Das zugewiesene BIM-Objekt wird angezeigt. Die Spalte IFC-Name referenziert das gewählte Wandobjekt. In der Spalte IFC-Typ wird das BIM-Objektmodell IFCWALLSTANDARDCASE angezeigt.
    • Test: Aktivieren Sie das Kontrollkästchen Wände.
  7. Die im Filter gewählte Wand wird ausgeblendet.
  8. Klicken Sie Speichern .



2. Schritt: alle Wände ausblenden

Szenario: Nachdem anhand einer Wand das BIM-Objektmodell für Wände ermittelt ist, können auf dieser Basis alle Wände, die zu diesem BIM-Objektmodell gehören, ausgeblendet werden.

  1. Klicken Sie Bearbeiten.
  2. Das zugewiesene BIM-Objekt wird angezeigt. Die Spalte IFC-Name referenziert das gewählte Wandobjekt. In der Spalte IFC-Typ wird das BIM-Objektmodell angezeigt.
  3. Wählen Sie im Abschnitt Vom BIM-Modell ausgenommen das BIM-Objektmodell.
  4. Klicken Sie Bearbeiten.

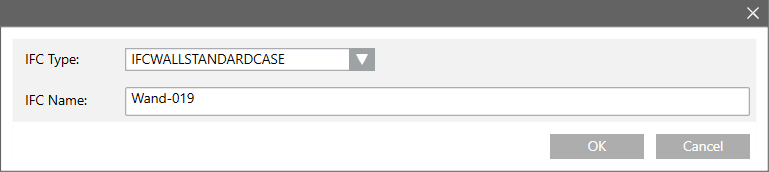

  5. Das Dialogfeld Ausgeblendete Objekte wird angezeigt.
  6. Löschen Sie den Eintrag im Textfeld IFC-Name und geben Sie einen Asterisk (*) ein.
  7. Klicken Sie OK und nochmals OK, um die beiden Dialogfelder zu schliessen.
    • Test: Aktivieren Sie das Kontrollkästchen Wände.

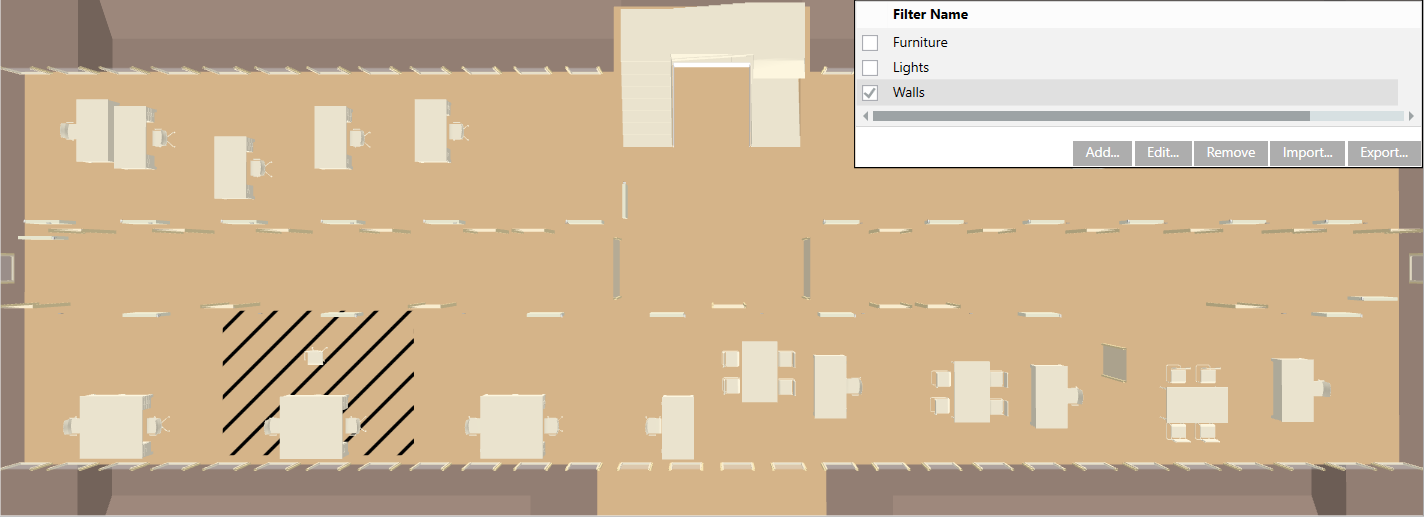

  8. Alle Wände sind ausgeblendet. Weitere Objekte, wie Türen, Treppen, Heizkörper, Möbel etc., sind weiterhin sichtbar.
  9. Klicken Sie Speichern .
