Konfiguration Bereichszusammenfassung
Wenn Sie im Konfigurationsmodus einen Bereich im Knoten Powermanager wählen, müssen Sie zuerst die Parameter im Register Konfiguration Bereichszusammenfassung konfigurieren, das angezeigt wird, wenn der entsprechende Bereich gewählt wird.
In den folgenden Expandern können Sie die Parameter des Registers Konfiguration Bereichszusammenfassung konfigurieren:

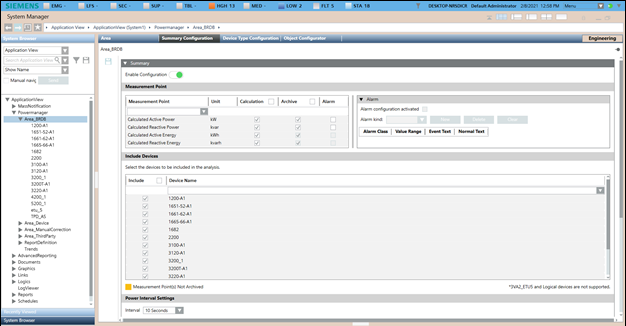

Expander Bereichszusammenfassung
- Konfiguration aktivieren: Wählen Sie die Option zum Aktivieren der Konfiguration.
- Messpunkt: Hier können Sie in der Spalte Gerät die Messpunkte wählen, die für das entsprechende Gerät konfiguriert werden sollen.
- Messpunkt: Zeigt den Name des Messpunkts an. Sie können den Messpunkt im Listenfeld wählen.
- Unit: Zeigt die Einheit des Messpunkts an.
- Berechnungen: Aktivieren Sie das Kontrollkästchen, um die Berechnung zu aktivieren.
- Archiv: Aktivieren Sie das Kontrollkästchen für die Messpunkte, um die Daten zu archivieren.
- Alarm: Aktivieren Sie das Kontrollkästchen, um Alarme für die entsprechenden Messpunkte zu aktivieren.
- Expander Alarm: Aktivieren Sie dieses Kontrollkästchen, um den Alarm für den entsprechenden Messpunkt zu aktivieren.
Sie müssen die folgenden Felder festlegen, um für einen Datenpunkt einen Alarm am Bedienplatz zu konfigurieren:
- Alarmtyp: Sie können hier die Art des zu aktivierenden Alarms wählen.
- Zurücksetzen: Sie können alle Alarmbedingungen aus der Tabelle entfernen und die Standard-Alarmklasse zurücksetzen.
- Alarmtyp: Der Alarmtyp, der für einen Alarm aktiviert werden soll.
- Aktivieren Sie das Kontrollkästchen Quittierung.
- Für Bereich:
Priorität: Niedrig, Mittel, Hoch und Fehler
Bediener: Im Bereich, !.. : Nicht im Bereich , || : OR, !|| : NOR
Bereich: Der Wert oder Wertebereich, für den ein Alarm ausgegeben wird. - Für Grenze:
Priorität: Niedrig, Mittel, Hoch und Fehler
Aktivieren Sie das Kontrollkästchen Quittierung.
Bediener: : > : Grösser als , >= : Grösser oder gleich , < : Kleiner als, <= : Kleiner oder gleich
Grenze: Benutzerdefinierte Werte
Bediener: Sie können zwischen den Optionen = und Keine wählen.
Obere Hysteresis: Die obere Grenze für den Alarmwert, über die hinaus Alarme erzeugt werden.
Bediener: Sie können zwischen den Optionen = und Keine wählen.
Untere Hysterese: Die untere Grenze für den Alarmwert, unter dem Alarme erzeugt werden. - EventText: Der Text, der beim Ausgeben eines Alarms angezeigt wird.
- NormalText: Der Text, der beim Verstummen eines Alarms angezeigt wird.
- Neu: Sie können hier neue Zeilen mit Standard-Alarmklasse und -Werten hinzufügen.
- Löschen: Sie können die ausgewählte Alarmzeile löschen.
- Geräte einschliessen: Hier können Sie die Geräte wählen, die in die Berechnungen für den gewählten Bereich einbezogen werden sollen. Der Expander hat folgende Spalten:
- Einschliessen: Aktivieren Sie das Kontrollkästchen, um das Gerät einzuschliessen.
- Gerätename: Zeigt die Namen der Geräte im gewählten Bereich an.
- Einstellungen Leistungsintervalle: Besteht aus der Dropdown-Liste Intervall. Ermöglicht die Auswahl des Intervalls, in dem die Leistungswerte berechnet werden.

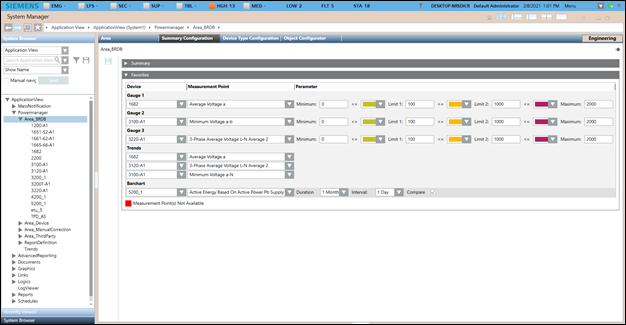

Expander Bevorzugte Bereiche
- Gerät: Hier können Sie die Geräte auswählen, die im Bedienmodus in der Kachel Favoriten mit der entsprechenden Darstellung angezeigt werden sollen.
- Messpunkt: Hier können Sie in der Spalte Gerät die Messpunkte wählen, die für das entsprechende Gerät konfiguriert werden sollen.
- Parameter: Hier können Sie die Grenzen der Messgeräte und die Farbe für die Darstellung der jeweiligen Messpunkte festlegen. Ferner können Sie die Zeitdauer wählen, die im Balkendiagramm verwendet werden soll.
