Kabona WDC-Symbole

Wenn Sie die Erweiterung Kabona WDC integrieren, sind die Symbole in der nachstehenden Symbolliste in Grafiken verfügbar und mit den Desigo CC-Funktionen verknüpft.

Hinweis: Viele dieser Symbole haben Parametereigenschaften, die Sie einstellen können, um die Grafik an Ihr System anzupassen.
Wie im folgenden Beispiel dargestellt, können eine Reihe von Ersetzungen konfiguriert werden, um Folgendes festzulegen:

Das durch das Grafiksymbol dargestellte Eingangs-/Ausgangssignal:
Ziehen Sie den entsprechenden Knoten aus dem System Browser in das Feld Objektreferenz.
Grafikoptionen, die in der Regel auf einem numerischen Wert basieren:
Ändern Sie den numerischen Wert, um das Symbol nach Bedarf anzupassen.
Der typische Bereich liegt zwischen 0 und 4. Hinweis:
- In den Symbolen für Pumpen und Ventilatoren können Sie den Symbolstil ändern.
- Bei digitalen Objekten können Sie Masseinheit und Genauigkeit einstellen.

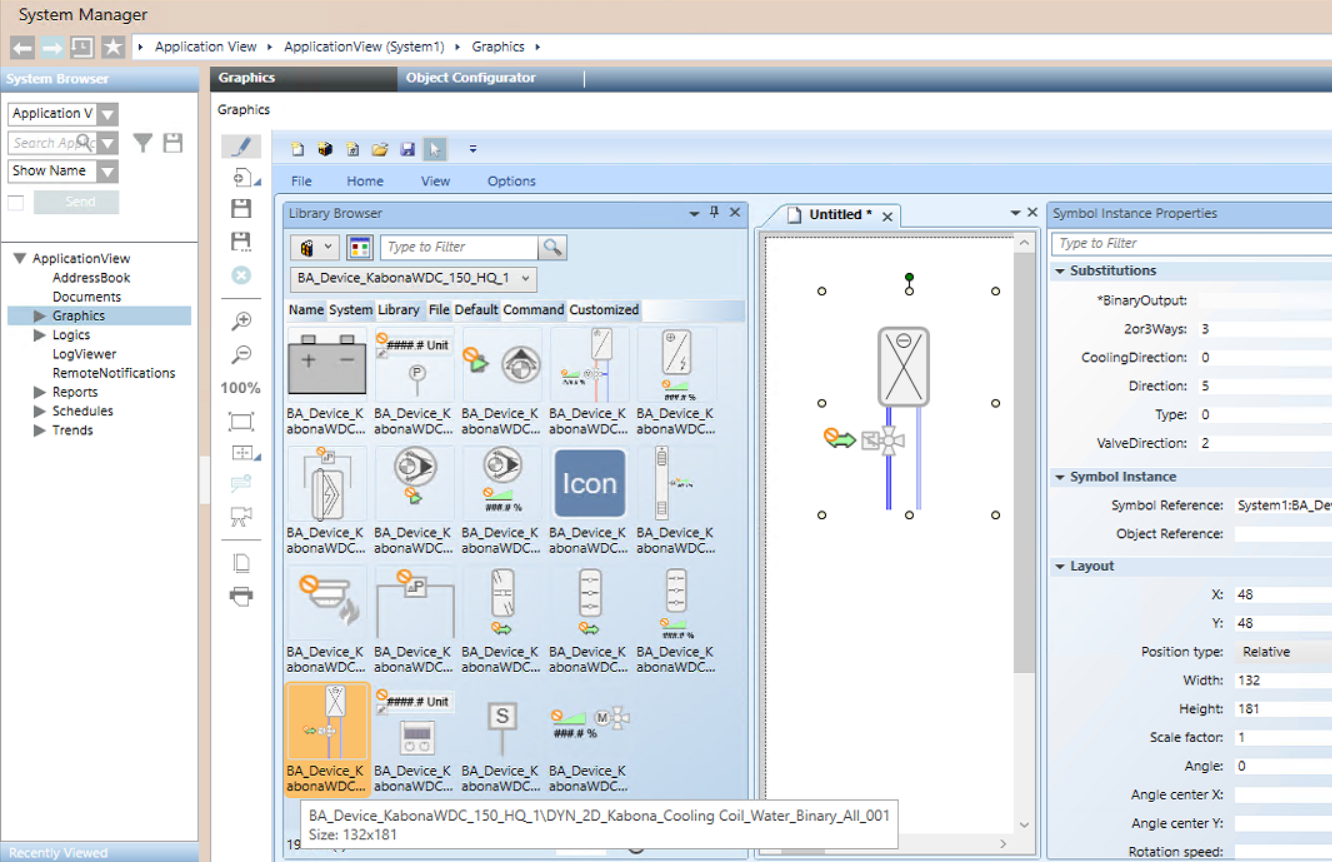

Um dieses Symbol in Ihrer Grafik zu verwenden, ziehen Sie es im Grafikeditor aus dem Bibliotheks-Browser (siehe Hinweis 1 unten) und legen Sie die erforderlichen Ersetzungen (siehe Hinweis 2) in den Symbolinstanzeigenschaften fest.

Hinweise

Führen Sie einen der folgenden Schritte aus, um den Bibliotheks-Browser anzuzeigen:
a. Wählen Sie im Grafikeditor das Register Ansicht.
b. Wählen Sie Bibliotheks-Browser.

So suchen Sie das passende Symbol:
a. Wählen Sie in der Dropdown-Liste die Bibliothek BA_Device_KNX_HQ1.
b. Suchen Sie mithilfe des Feldes Filter nach dem Symbolnamen.

Ist eine Ersetzung mit einem Sternchen (*) gekennzeichnet, bedeutet dies, dass die Ersetzung mit der Objektreferenz übereinstimmt und Drag & Drop für dieses Feld nicht unterstützt wird.
Ziehen Sie in diesem Fall den Punkt, der der Ersetzung entspricht, in das Feld Objektreferenz.

Symbolliste

DYN_2D_Kabona_Battery_Storage_None_Vertical_001

Symbol für Kabona WDC-Batterie
DYN_2D_Kabona_Sensor_Pressure_None_All_001

Symbol für Kabona WDC-Drucksensor
Konfiguration des Symbols
Ersetzungen	Einstellung
BoxWidth	Breite des Datenfelds. Standard ist 76. Passen Sie diese entsprechend der erforderlichen Genauigkeit an.
Richtung	Position des Datenfelds: 0=Oben; 1=Unten; 2=Links; 4=Rechts
DisplayBox	0=kein Rahen um das Datenfeld; 1=Rahmen im das Datenfeld anzeigen
Genauigkeit	Definiert die Genauigkeit des Datenwerts (Dezimalstellen). Standard ist 2.
DYN_2D_Kabona_Pump_None_Binary_All_001

Symbol für Kabona WDC-Pumpe (binäres Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
Richtung	Position auf Symbol: 0=Unten; 1=Links; 2=Links
ExternalFeedback	Verwendet oder Nicht verwendet
FlowDirection	Grüner Pfeil: 0=Links; 1=Rechts
Stil	Symbolvariante, 0 bis 3
DYN_2D_Kabona_Pump_None_Binary_All_002

Symbol für Kabona WDC-Pumpe mit Alarmsymbol (binäres Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
Richtung	Position auf Symbol: 0=Unten; 1=Links; 2=Links
ExternalFeedback	Verwendet oder Nicht verwendet
FlowDirection	Grüner Pfeil: 0=Links; 1=Rechts
Stil	Symbolvariante, 0 bis 3
DYN_2D_Kabona_HeatingCoil_Water_Analog_All_001

Symbol für Kabona WDC-Wasserheizspule (analoges Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
Richtung	Position der Daten: 0=Unten; 1=Rechts; 3=Links; 4=Oben
HeatingDirection	0=Vertikal; 1=Horizontal
Genauigkeit	Definiert die Genauigkeit des Datenwerts (Dezimalstellen). Standard ist 2.
typ	Nicht verwendet
Einheiten	Masseinheit (z. B. %)
Valve2or3Ways	2 oder 3 zur Kennzeichnung eines 2- oder 3-Wege-Ventils
DYN_2D_Kabona_HeatingCoil_Electric_Analog_All_001

Symbol für Kabona WDC-Elektroheizspule (analoges Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
Richtung	Position der Daten: 0=Unten; 1=Rechts; 3=Links; 4=Oben
HeatingCoilDirection	0=Vertikal; 1=Horizontal
DYN_2D_Kabona_Filter_Air_Binary_All_001

Symbol für Kabona WDC-Luftfilter (binäres Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
Richtung	Position der Daten: 0=Oben; 1=Unten; 2=Links; 4=Rechts
FilterDirection	0=Vertikal; 2=Horizontal
FilterType	Symbolvariante, 0 bis 3
DYN_2D_Kabona_Fan_Air_Binary_All_001

Symbol für Kabona WDC-Ventilator (binäres Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
Richtung	Position auf Symbol: 0=Keine: 1=Unten; 1=Links
ExternalFeedback	Verwendet oder Nicht verwendet
FanBinaryDirection	0=Keine; 1=Links; 2=Nach oben; 3=Rechts; 4=Nach unten
Fit2DPplusDuct	0=Einzelnes Symbol; 1=Doppeltes Symbol
Stil	Symbolvariante, 0 bis 3
DYN_2D_Kabona_Fan_Air_Binary_All_002

Symbol für Kabona WDC-Ventilator mit Alarmsymbol (binäres Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
Richtung	Position auf Symbol: 0=Keine: 1=Unten; 1=Links
ExternalFeedback	Verwendet oder Nicht verwendet
FanBinaryDirection	0=Keine; 1=Links; 2=Nach oben; 3=Rechts; 4=Nach unten
Fit2DPplusDuct	0=Einzelnes Symbol; 1=Doppeltes Symbol
Stil	Symbolvariante, 0 bis 3
DYN_2D_Kabona_Fan_Air_Analog_All_001

Symbol für Kabona WDC-Ventilator (analoges Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
Richtung	Position der Daten: 0=Keine: 1=Unten; 1=Links
ExternalFeedback	Verwendet oder Nicht verwendet
FanVariableDirection	0=Keine; 1=Links; 2=Nach oben; 3=Rechts; 4=Nach unten
Fit2DPplusDuct	0=Einzelnes Symbol; 1=Doppeltes Symbol
Stil	Symbolvariante, 0 bis 3
DYN_2D_Kabona_Fan_Air_Analog_All_002

Symbol für Kabona WDC-Ventilator mit Alarmsymbol (analoges Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
Richtung	Position der Daten: 0=Keine: 1=Unten; 1=Links
ExternalFeedback	Verwendet oder Nicht verwendet
FanVariableDirection	0=Keine; 1=Links; 2=Nach oben; 3=Rechts; 4=Nach unten
Fit2DPplusDuct	0=Einzelnes Symbol; 1=Doppeltes Symbol
Stil	Symbolvariante, 0 bis 3
DYN_2D_Kabona_Status_Component_All_001

Symbol für Kabona-Komponenten
DYN_2D_Kabona_EnergyRecovery_RotaryExchanger_Analog_Central_003

Symbol für Kabona WDC-Rotationswärmetauscher zur Energierückgewinnung (analoges Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
ExternalFeedback	Verwendet oder Nicht verwendet
SpaceExtension	Vertikale Erweiterung des Symbols in Pixel.
Genauigkeit	Definiert die Genauigkeit des Datenwerts (Dezimalstellen). Standard ist 2.
Einheiten	Masseinheit (z. B. %)
DYN_2D_Kabona_Detector_Fire_Room_Central_001

Symbol für Kabona-Brandmelder
Konfiguration des Symbols
DYN_2D_Kabona_Detector_DeltaPressure_None_All_001

Symbol für Kabona-Deltadruckmelder
Konfiguration des Symbols
Ersetzungen	Einstellung
Richtung	0=Keine; 1=Nach oben; 2=Rechts; 3=Nach unten; 4=Links.
DYN_2D_Kabona_Damper_Fire_Binary_All_001

Symbol für Kabona WDC-Feuerklappe (binäres Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
DamperDirection	1=Vertikal; 2=Horizontal
Richtung	Position auf Symbol: 0=Keine; 1=Unten; 2=Links; 3=Oben; 4=Rechts
NormalOpen	0=Schliesser; 1=Öffner
DYN_2D_Kabona_Damper_Air_Binary_All_001

Symbol für Kabona-Luftklappe (binäres Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
DamperDirection	1=Vertikal; 2=Horizontal
Richtung	Position auf Symbol: 0=Keine; 1=Unten; 2=Links; 3=Oben; 4=Rechts
DYN_2D_Kabona_Damper_Air_Analog_All_001

Symbol für Kabona-Luftklappe (analoges Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
DamperDirection	1=Vertikal; 2=Horizontal
Richtung	Position der Daten: 0=Keine; 1=Unten; 2=Links; 3=Oben; 4=Rechts
DYN_2D_Kabona_CoolingCoil_Water_Binary_All_001

Symbol für Kabona-Wasserkühler
Konfiguration des Symbols
Ersetzungen	Einstellung
2or3Ways	2 oder 3 zur Kennzeichnung eines 2- oder 3-Wege-Ventils
CoolingDirection	0=Vertikal; 1=Horizontal
Richtung	Position auf Symbol: 0=Keine; 1=Rechts; 2=Nach unten; 3=Links; 4=Nach oben
Typ	Symboltyp basierend auf der BA-Grafikbibliothek
ValveDirection	0=Keine; 1=Nach unten; 2=Links; 3=Nach oben; 4=Rechts
DYN_2D_Kabona_RoomSensor_Temperature_Analog_Central_031

Symbol für Kabona WDC-Raumtemperatursensor (analoges Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
BoxWidth	Breite des Datenfelds. Standard ist 76. Passen Sie diese entsprechend der erforderlichen Genauigkeit an.
Richtung	Position des Datenfelds: 0=Unten; 1=Links; 2=Oben; 4=Rechts
DisplayBox	0=kein Rahen um das Datenfeld; 1=Rahmen im das Datenfeld anzeigen
Genauigkeit	Definiert die Genauigkeit des Datenwerts (Dezimalstellen). Standard ist 2.
Einheiten	Masseinheit (z. B. %)
DYN_2D_Kabona_Detector_Smoke_None_All_001

Symbol für Kabona-Rauchmelder
Konfiguration des Symbols
Ersetzungen	Einstellung
Richtung	Position der Sonde: 0=Keine; 1=Nach oben; 2=Rechts; 3=Nach unten; 4=Links
DYN_2D_Kabona_Valve_None_Analog_All_001

Symbol für Kabona WDC-Ventil (analoges Objekt)
Konfiguration des Symbols
Ersetzungen	Einstellung
2or3Ways	2 oder 3 zur Kennzeichnung eines 2- oder 3-Wege-Ventils
Richtung	Position auf Symbol: 0=Keine; 1=Unten; 2=Links; 3=Oben; 4=Rechts
Genauigkeit	Definiert die Genauigkeit des Datenwerts (Dezimalstellen). Standard ist 2.
Typ	Symbolvariante, 0 bis 3
Einheiten	Masseinheit (z. B. %)
ValveDirection	0=Keine; 1=Nach unten; 2=Links; 3=Nach oben; 4=Rechts

Der Blinkeffekt für Symbole wird in dieser Integration nicht unterstützt.
