RDF302-Konfigurationsdatei

Nach den Modbus-Importspezifikationen muss die RDF302-Konfigurationsdatei eine CSV-Datei sein.

Beachten Sie die Vorlage Modbus_template_4.1_Room_Device.CSV im Ordner:
<Installationslaufwerk>:\GMSProjects\GMSmainProjects\Profiles\ModbusDataTemplate

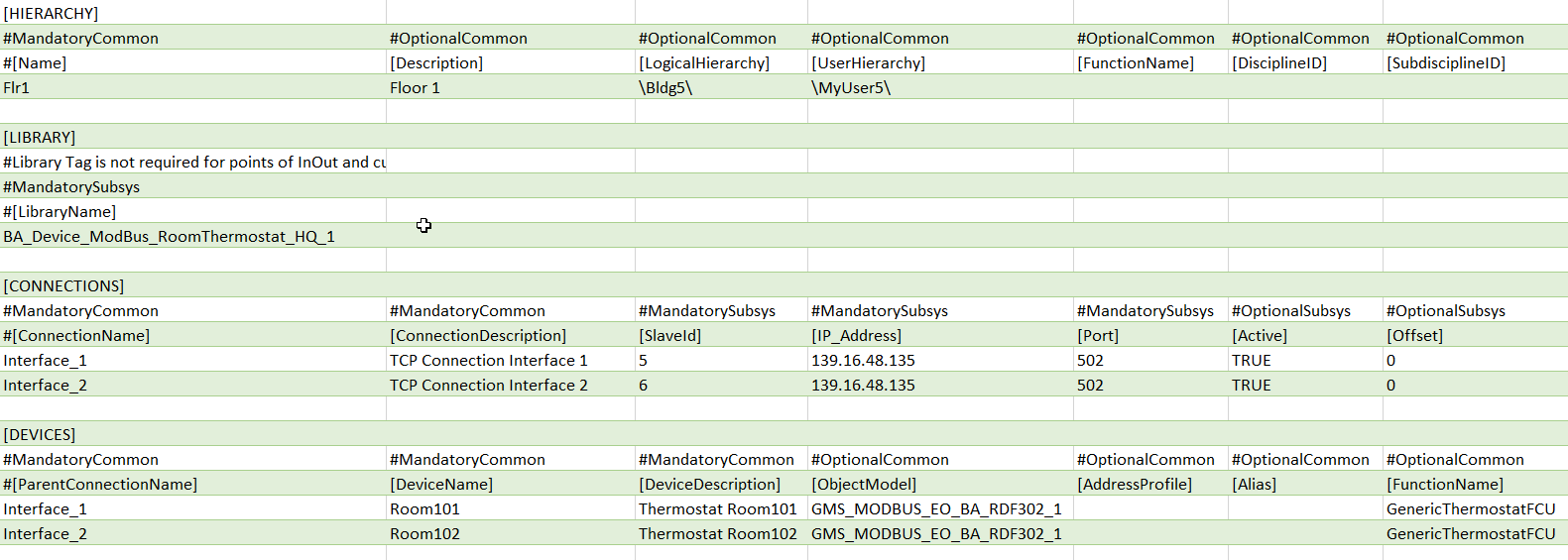

Beispieldatei:

CSV-Dateistruktur für RDF302

Wie im Dokumentationabschnitt zu CSV-Datei für den Import von Modbus-Geräten beschrieben, kann die CSV-Datei mehrere Tabellen enthalten, die nicht alle obligatorisch sind. Stellen Sie für die RDF302-Integration bitte folgende Tabellen zur Verfügung:

• [Header]: Definiert die Separators.
• [DRIVER]: Es muss Modbus TCP sein.
• [FILEVERSION]: Es muss 4.1 sein und sich auf die Struktur der V4-Vorlage beziehen.
• [LIBRARY]:
• [LibraryName]: Es muss die Bibliothek BA_Device_ModBus_RoomThermostat_HQ_1 sein.
• [CONNECTIONS]: Kommunikationskanäle zwischen RDF302-Raumthermostaten und der Managementplattform.
• [DEVICES]: RDF302-Raumthermostaten. Siehe Details unten.


Detaillierte Datenstrukturen

[POLLGROUPS]

• [PollGroupName]:
• [Interval]:

[Connections]

• [ConnectionName]: Verbindungsname, Sonderzeichen nicht zulässig. Für jeden RDF302-Raumthermostat muss ein Eintrag erfolgen der einmalig ist.
• [ConnectionDescription]: Die Verbindungsbeschreibung, die im System Browser angezeigt werden soll. Für jeden RDF302-Raumthermostat muss ein Eintrag erfolgen der einmalig ist.
• [SlaveId]: Eindeutige Verbindungsnummer >0. Der Eintrag muss einmalig sein.
• [IP_Adress]: IP-Adresse des Controllers.
• [Port]: TCP-Modbus-Port. Standardwert: 502.
• [Aktive]:
• [Offset]:
• [FrameCoding]:
• [Alias]: Optionaler Aliasname.
• [FunctionName]: Nicht verwendet.
• [DisciplineID],[ SubdisciplineID],[ TypeID],[ SubtypeID]: Optionale Felder, um die entsprechenden Managementplattform-Eigenschaften festzulegen.

[Devices]

• [ParentConnectionName] Name der diesem Gerät zugeordneten Schnittstelle die in der Spalte [ConnectionName] definiert ist.
• [DeviceName]: Gerätename. Der Eintrag muss einmalig sein.
• [DeviceDescription]: Die Gerätebeschreibung, die im System Browser angezeigt werden soll. Der Eintrag muss einmalig sein.
• [ObjectModel]: Standardmässig verwendet das System das Objektmodell MS_MODBUS_EO_BA_RDF302_1 und muss in jeder Zeile angegeben werden.
• [AddressProfile]:
• [Alias]: Optionaler Aliasname.
• [FunctionName]: Nicht verwendet.
• [DisciplineID],[ SubdisciplineID],[ TypeID],[ SubtypeID]: Optionale Felder, um die entsprechenden Managementplattform-Eigenschaften festzulegen.
• [LogicalHierarchy]: Zur Erstellung einer Hierarchie in der Technischen Sicht.
• [UserHierarchy]: Zur Erstellung einer Hierarchie in der Betreibersicht.
