Rauminformationen anzeigen

Voraussetzungen:



Raumalarm

  1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename] > [Stockwerk] > [Raum].
  2. Das Register BIM Viewer wird geöffnet.
  3. Der Raum wird in der Stockwerkansicht markiert.
  4. Klicken Sie Raumereignisse anzeigen .
  5. Klicken Sie Raumansicht anzeigen .
  6. Der ausgewählte Raum wird geöffnet. Der Alarm wird am Boden entsprechend der Alarmkategorie (Farben in der Alarmübersichtsleiste) angezeigt.
  7. Klicken Sie Verknüpfte Alarme in Ereignisliste anzeigen .
  8. Die Ereignisliste wird gefiltert mit den Raumalarmen angezeigt.
  9. Alarm quittieren und zurücksetzen.
  10. Klicken Sie Ereignisliste schliessen .
  11. Klicken Sie Stockwerkansicht anzeigen .

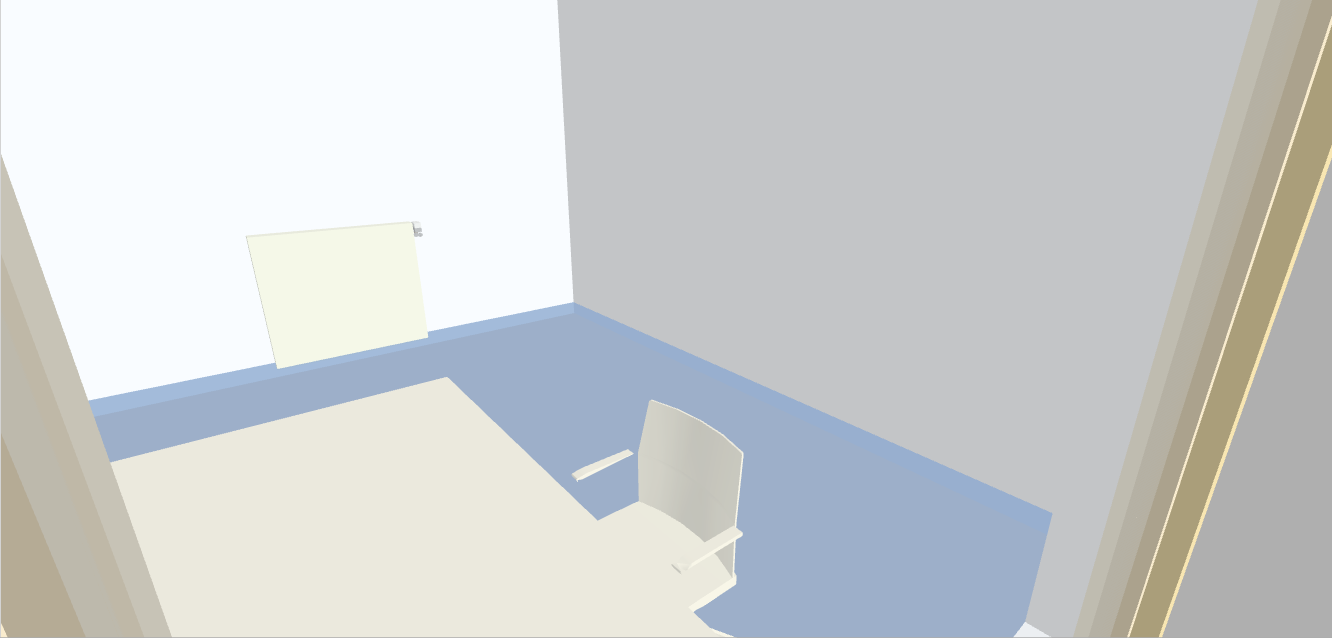

  1. Die Raumansicht wird in diesem Beispiel mit der Alarmkategorie Tief (Blau) angezeigt.
Raumalarm
Raumalarm



Einzelne Einrichtung hervorheben

  1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename] > [Stockwerk] > [Raum].
  2. Das Register BIM Viewer wird geöffnet.
  3. Der Raum ist in der Stockwerkansicht markiert.
  4. Klicken Sie Raumansicht anzeigen .
  5. Der ausgewählte Raum wird geöffnet.
  6. Klicken Sie Ausgewähltes Objekt markieren .
  1. Die zuletzt angewählte Einrichtung wird farblich hervorgehoben.

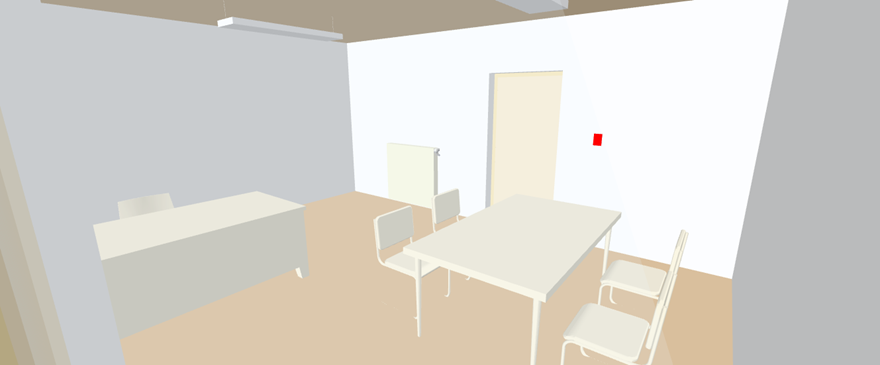

Einzelne Einrichtung angewählt
Einzelne Einrichtung angewählt



Alle Einrichtungen hervorheben

  1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename] > [Stockwerk] > [Raum].
  2. Das Register BIM Viewer wird geöffnet.
  3. Der Raum wird in der Stockwerkansicht markiert angezeigt.
  4. Klicken Sie Raumansicht anzeigen .
  5. Der ausgewählte Raum wird geöffnet.
  6. Klicken Sie Einrichtung des aktuellen Raums hervorheben .

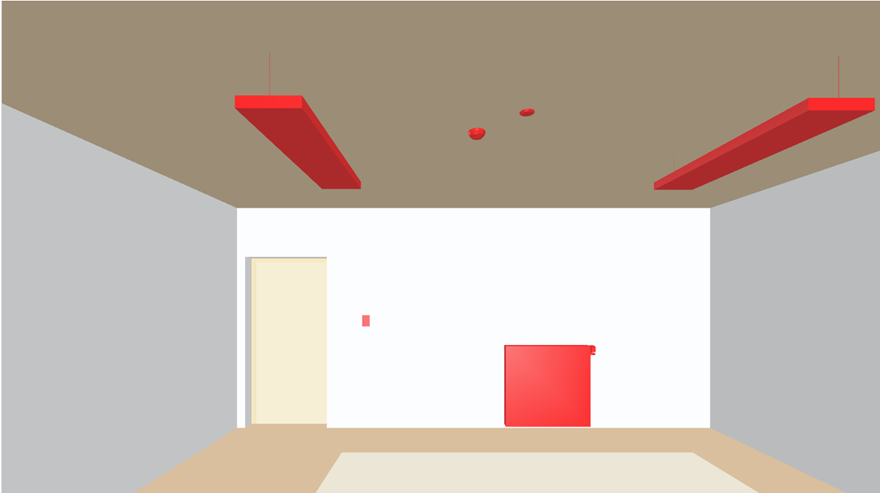

  1. Alle Einrichtungen werden farblich hervorgehoben.
Alle Einrichtungen hervorgehoben
Alle Einrichtungen hervorgehoben



Datenblatt anzeigen

  1. Die URL-Links in den BIM-Daten sind korrekt den Objekten zugewiesen.
    Hinweis: Falsch zugewiesene URL-Links müssen in den BIM-Daten korrigiert werden. In Desigo CC können keine URL-Links bearbeitet werden.
  2. Eine Internetverbindung muss vorhanden sein, um das Datenblatt über den URL-Link eines Lieferanten zu öffnen.
  3. Sie müssen die entsprechenden Benutzerrechte beim Lieferanten haben.
  1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename] > [Stockwerk] > [Raum].
  2. Das Register BIM Viewer wird geöffnet.
  3. Der Raum wird in der Stockwerkansicht markiert angezeigt.
  4. Klicken Sie Raumansicht anzeigen .
  5. Der ausgewählte Raum wird geöffnet.
  6. Klicken Sie auf eine Einrichtung im Raum, z.B. ein Raumbediengerät.
  7. Klicken Sie Datenblatt zu Einrichtung anzeigen .
  8. Eine Liste der verfügbaren Datenblätter wird angezeigt.
  9. Klicken Sie auf das Datenblatt in der gewünschten Sprache.
  10. Das Datenblatt wird im BIM Viewer angezeigt.
  11. Klicken Sie Download oder Drucken , um die Information zu speichern.
