Stockwerkinformationen anzeigen

Voraussetzungen:

• Der System Manager ist im Bedienmodus.
• Im System Browser ist die Technische Sicht gewählt. Alternativ können Sie auch in der Applikationssicht die BIM-Grafiken anwählen.

Stockwerkübersicht Alarme

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename] > [Stockwerk].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Raumereignisse anzeigen .
3. Klicken Sie Verknüpfte Alarme in Ereignisliste anzeigen .
4. Die Ereignisliste wird gefiltert mit den Stockwerkalarmen angezeigt.
4. Alarm quittieren und zurücksetzen.
5. Klicken Sie Ereignisliste schliessen .

1. In der Stockwerkübersichtsgrafik werden die Alarme entsprechend der Alarmkategoriefarbe angezeigt.

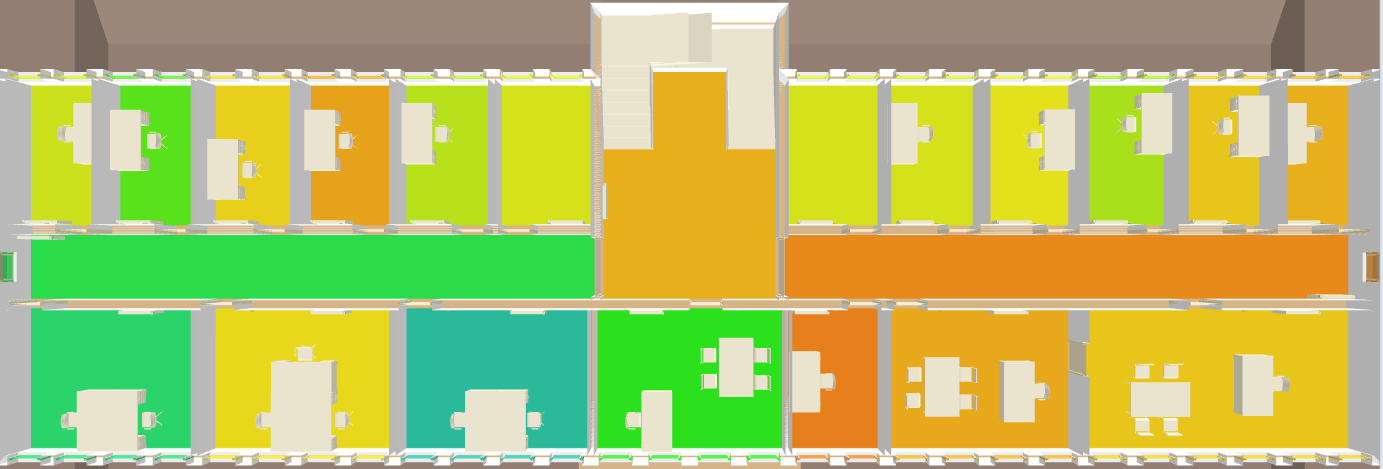

Stockwerkübersicht Temperatur

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename] > [Stockwerk].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Raumtemperatur anzeigen .

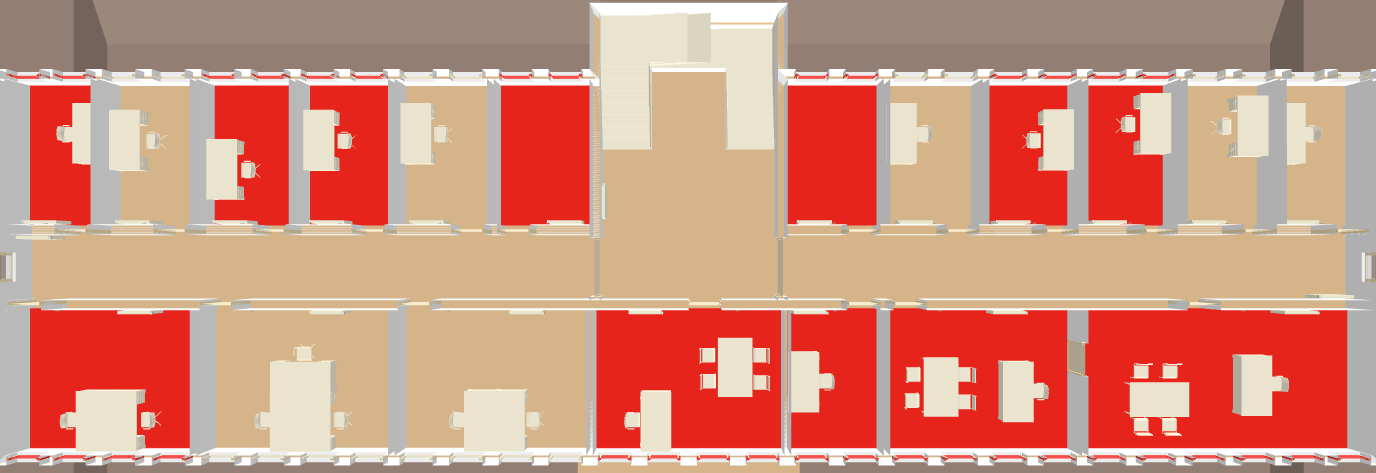

Stockwerkübersicht offener Fenster

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename] > [Stockwerk].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Fensterzustände anzeigen .

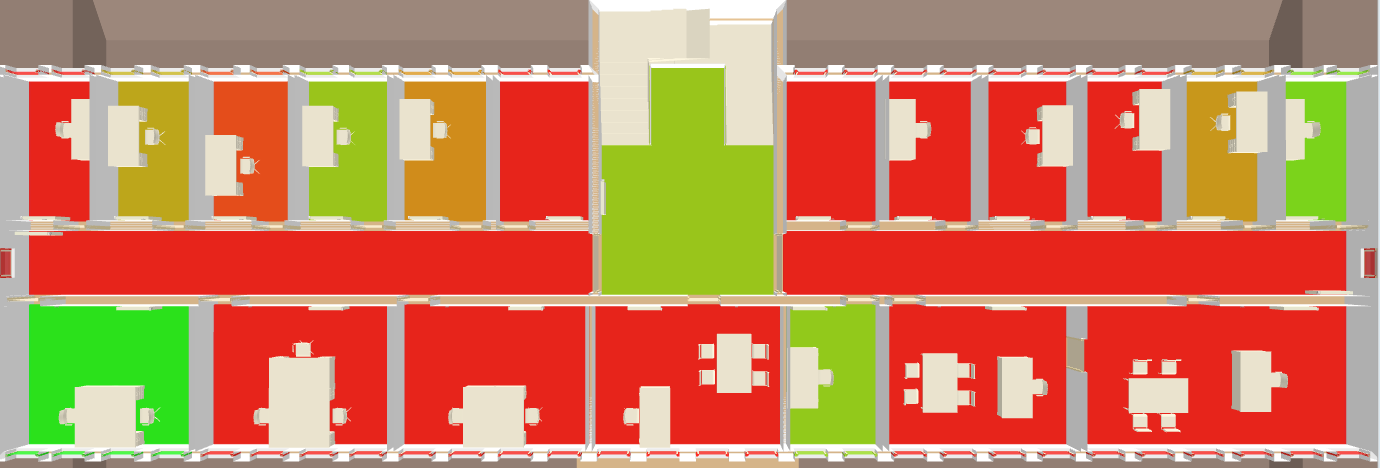

Stockwerkübersicht Raumluftqualität

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename] > [Stockwerk].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Raumluftqualität anzeigen .

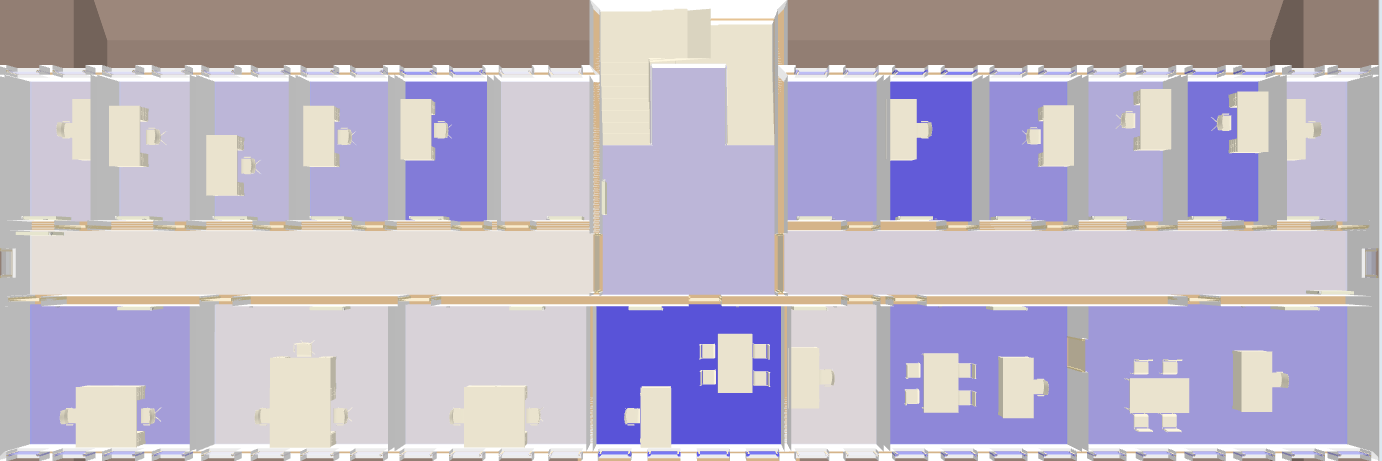

Stockwerkübersicht Raumfeuchtigkeit

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename] > [Stockwerk].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Raumfeuchtigkeit anzeigen .

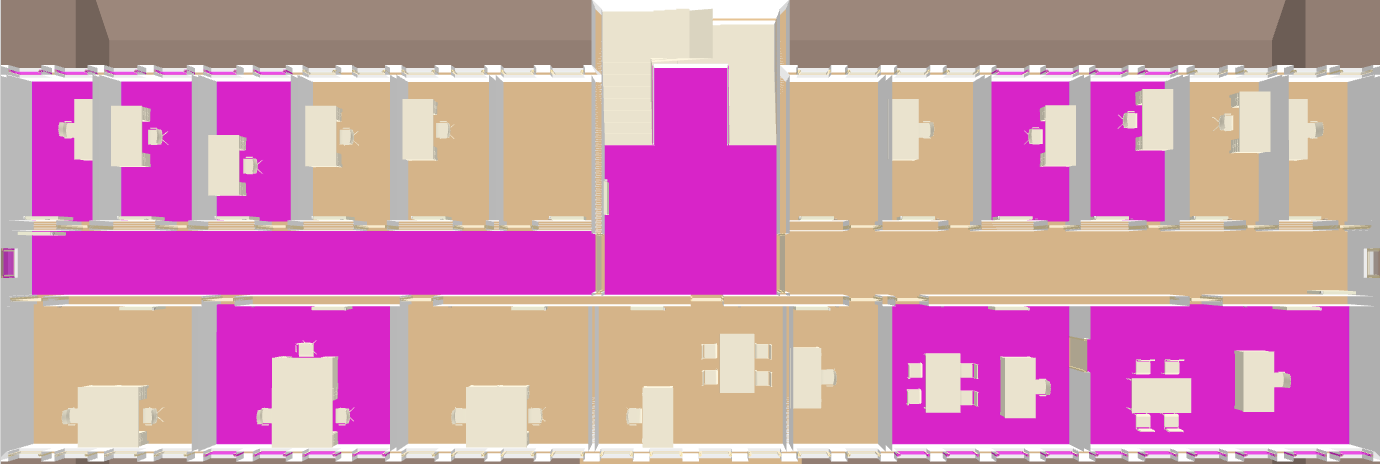

Stockwerkübersicht Raumbelegung

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename] > [Stockwerk].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Raumbelegungszustand anzeigen .

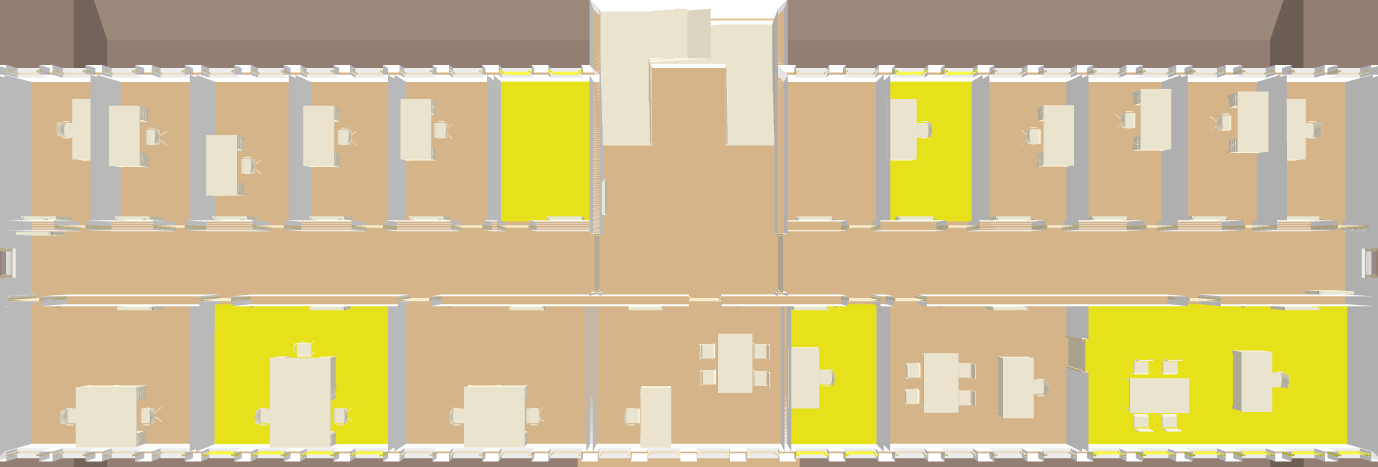

Stockwerkübersicht Beleuchtung

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename] > [Stockwerk].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Raumbeleuchtungszustand anzeigen .

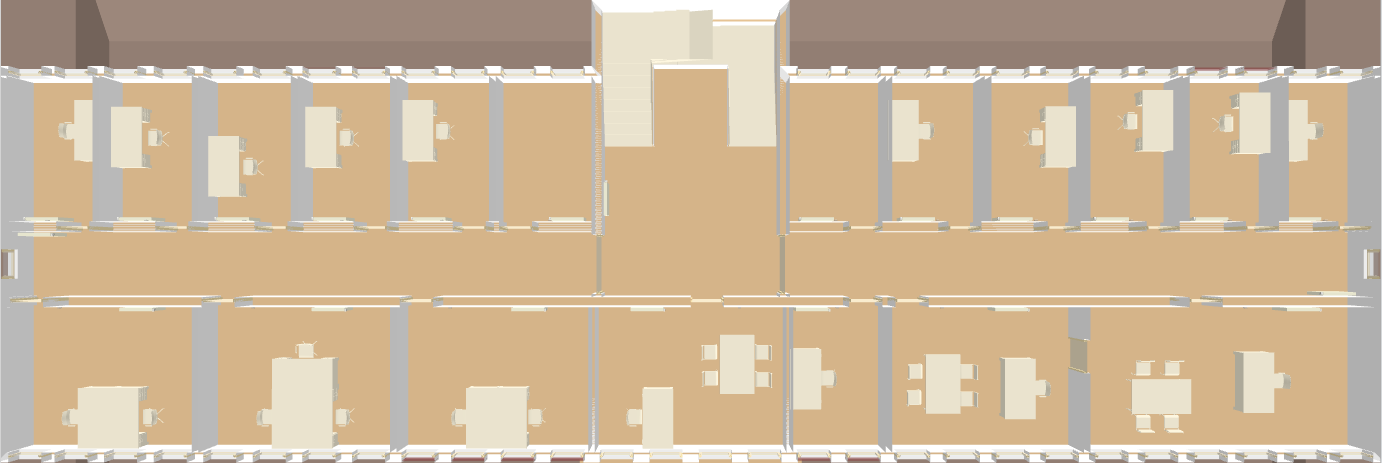

Stockwerkübersicht Jalousien

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename] > [Stockwerk].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Jalousienzustand anzeigen .

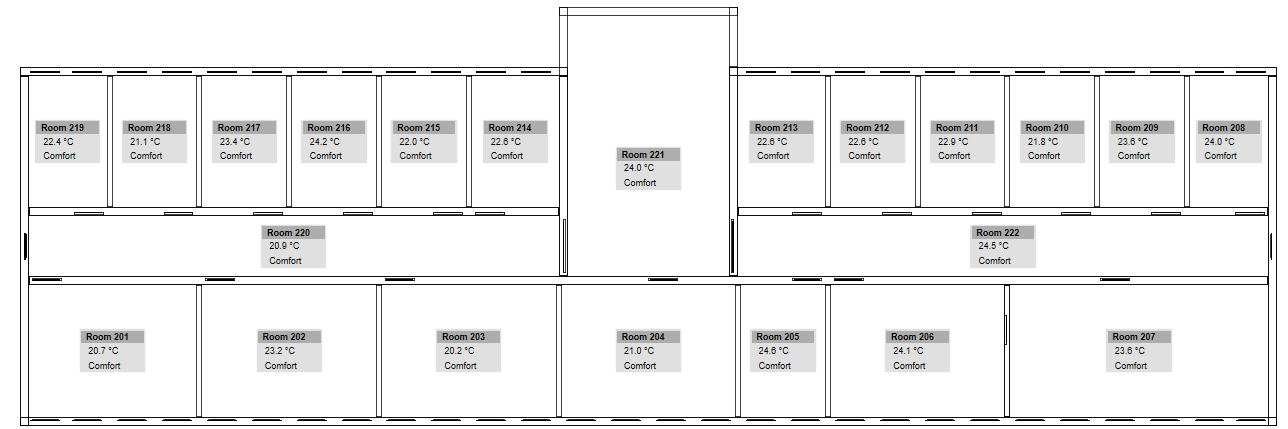

2D-Stockwerkansicht anzeigen

1. Diese Ansicht ist nur verfügbar, wenn die Grafikseiten aus den BIM-Daten erstellt worden sind.

1. Wählen Sie im System Browser die Applikationssicht.
2. Wählen Sie Applikationen > Grafik > [Grafikseite].
3. Das Register Default wird geöffnet.
3. Wählen Sie den entsprechenden Raum.
