Gebäudeinformationen anzeigen

Voraussetzungen:

• Der System Manager ist im Bedienmodus.
• Im System Browser ist die Technische Sicht gewählt. Alternativ können Sie auch in der Applikationssicht eine BIM-Grafik anwählen.

Gebäudeübersicht Alarme

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Raumereignisse anzeigen .
3. Klicken Sie Röntgenansicht .

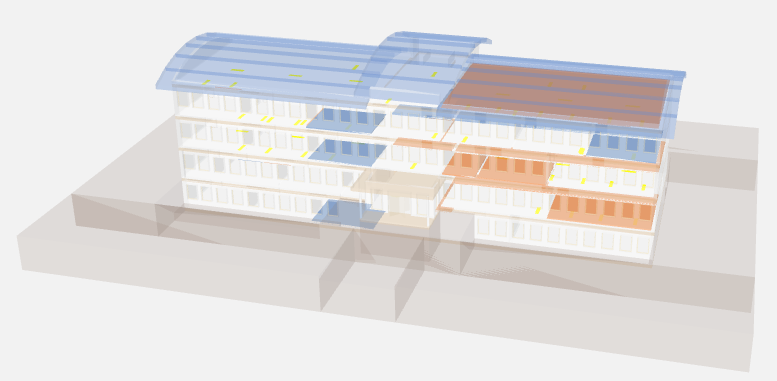

4. Mit der Röntgenansicht werden auch Alarme innenliegender Räume sichtbar gemacht.
4. Klicken Sie Verknüpfte Alarme in Ereignisliste anzeigen .
5. Die Ereignisliste wird angezeigt.
5. Alarm quittieren und zurücksetzen.
6. Klicken Sie Ereignisliste schliessen .

1. In der Gebäudeübersichtsgrafik werden die Alarme entsprechend der Alarmkategoriefarbe angezeigt.



Gebäudeübersicht Temperatur

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Raumtemperatur anzeigen .



Gebäudeübersicht offener Fenster

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Fensterzustände anzeigen .





Gebäudeübersicht Raumluftqualität

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Raumluftqualität anzeigen .





Gebäudeübersicht Raumfeuchte

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Raumfeuchtigkeit anzeigen .





Gebäudeübersicht Raumbelegung

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Raumbelegungszustand anzeigen .





Gebäudeübersicht Beleuchtung

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Raumbeleuchtungszustand anzeigen .





Gebäudeübersicht Jalousien

1. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename].
2. Das Register BIM Viewer wird geöffnet.
2. Klicken Sie Jalousienzustand anzeigen .
