DALI Grafikvorlagen

Mit dieser Integration werden die folgenden Grafikvorlagen bereitgestellt, die die DALI Gebäudebeleuchtungssysteme grafisch darstellen.

Erforderliche Gruppenadressen und zugehörige COM-Objekte

Um konsistente DALI Grafikvorlagen zu erhalten und Fehlfunktionen zu vermeiden, müssen Sie sicherstellen, dass die folgenden erforderlichen Gruppenadressen und zugehörigen COM-Objekte verfügbar und in den KNX-Projekten konfiguriert sind:
- Kanal: Gerätefehler
- Gruppe: Schaltstatus
- EVG: Schaltstatus
- Test: Testfehler
- Erweiterter Test: Testfehler

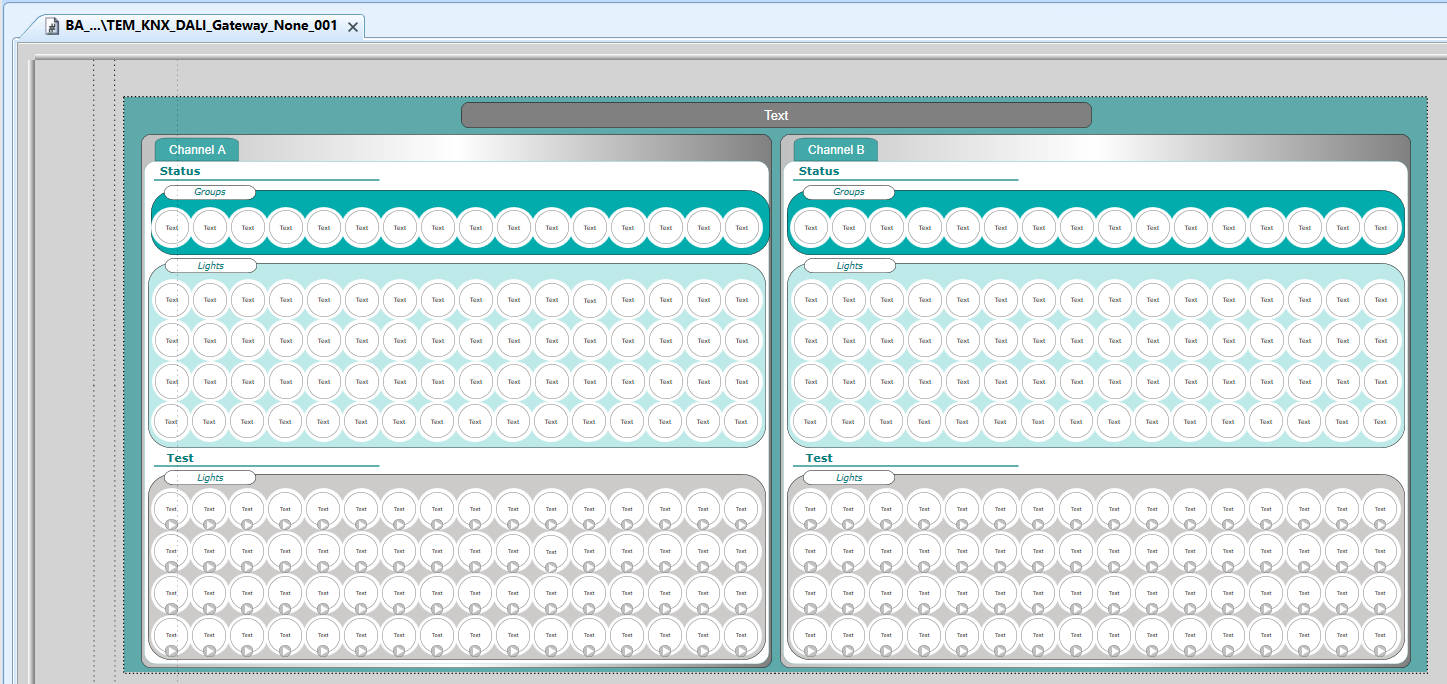

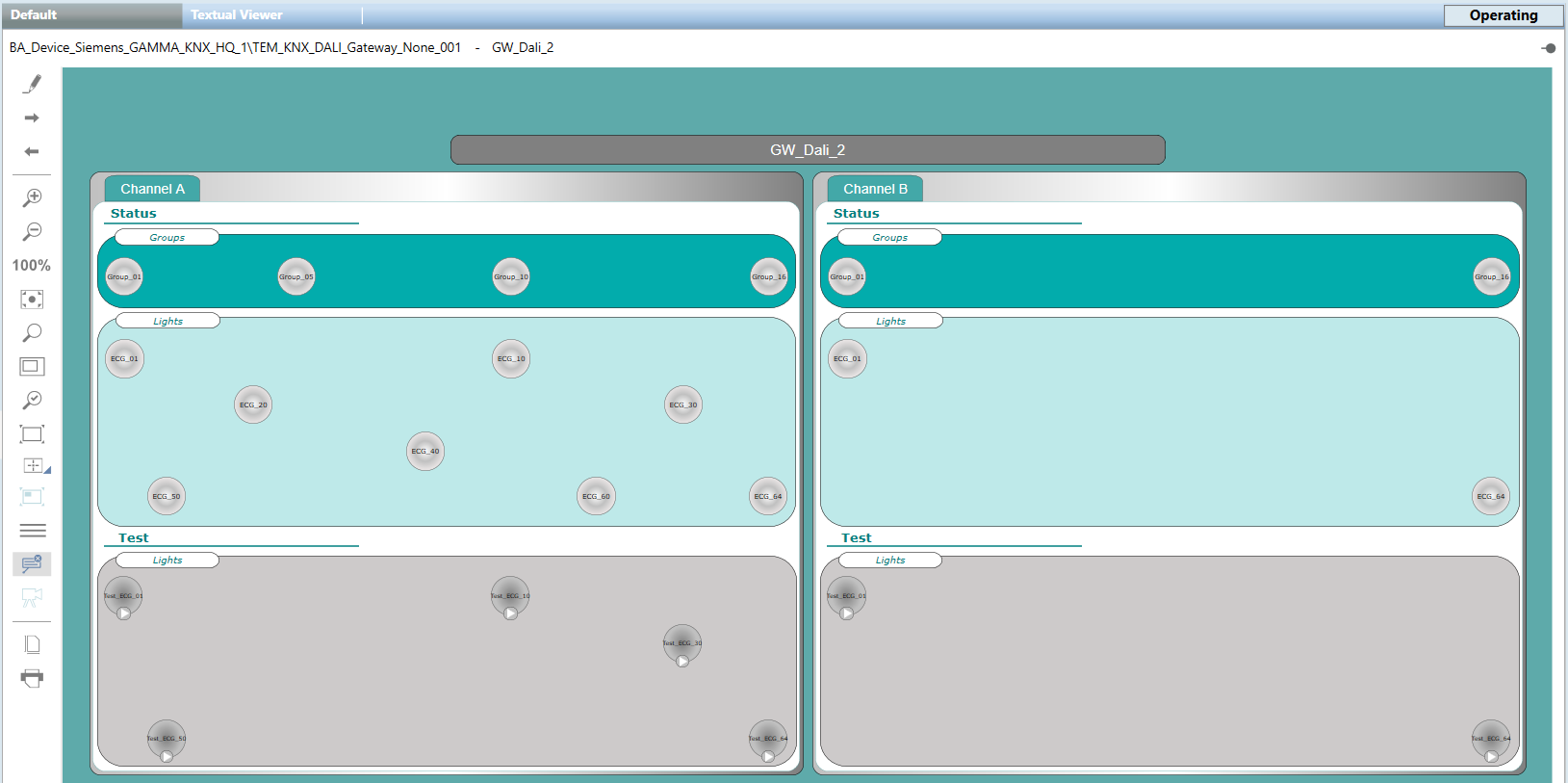

TEM_KNX_DALI_Gateway_None_001

Im Konfigurationsmodus ist dies die Grafikvorlage für das DALI Gateway.

Im Betriebsmodus ist dies die Grafik für das DALI Gateway.

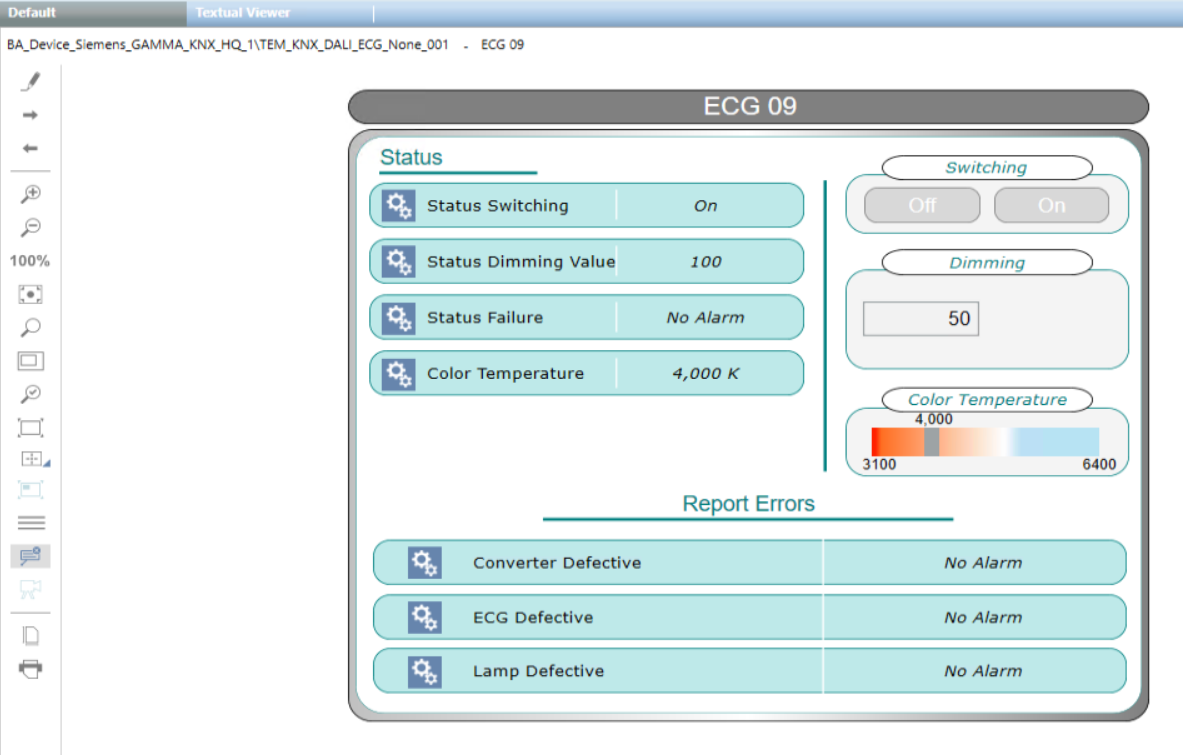

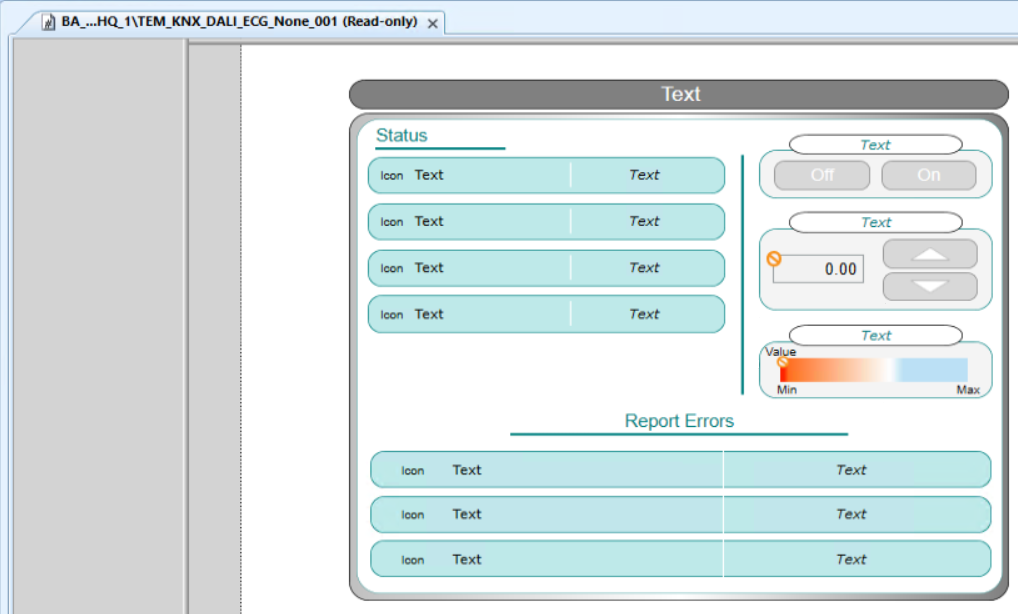

TEM_KNX_DALI_ECG_None_001

Im Konfigurationsmodus ist dies die Grafikvorlage für die DALI EVG-Lampe.

Im Betriebsmodus ist dies die Grafik für die DALI EVG-Lampe.

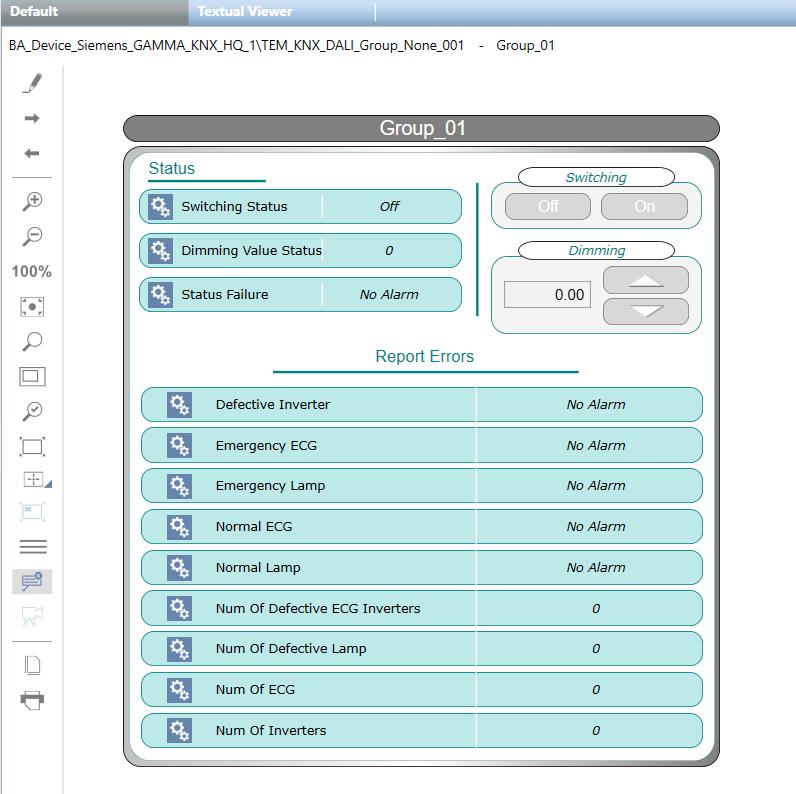

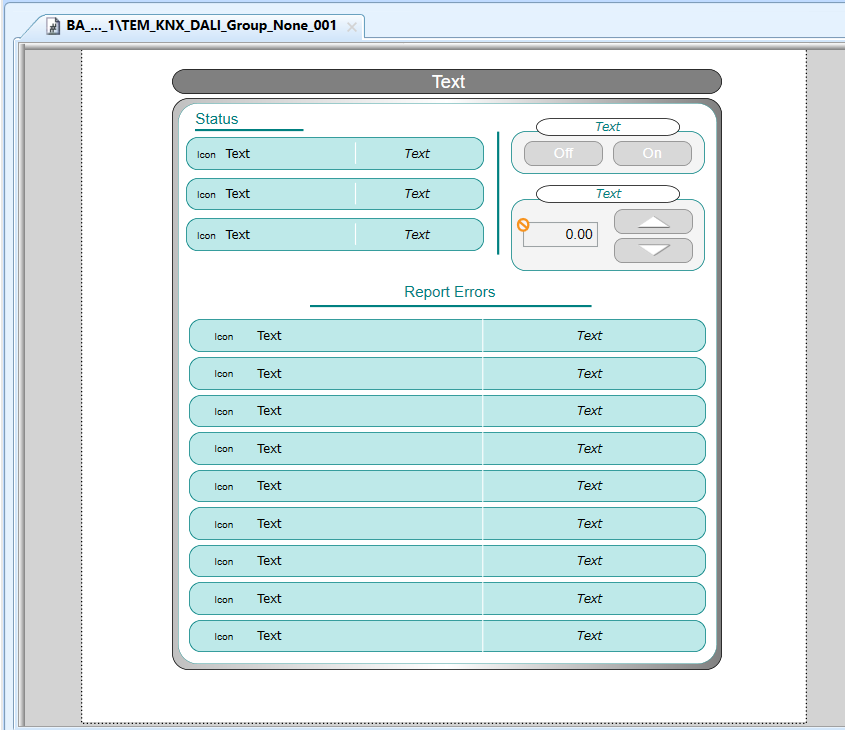

TEM_KNX_DALI_Group_None_001

Im Konfigurationsmodus ist dies die Grafikvorlage für die DALI Lampengruppe.

Im Betriebsmodus ist dies die Grafik für die DALI Lampengruppe.

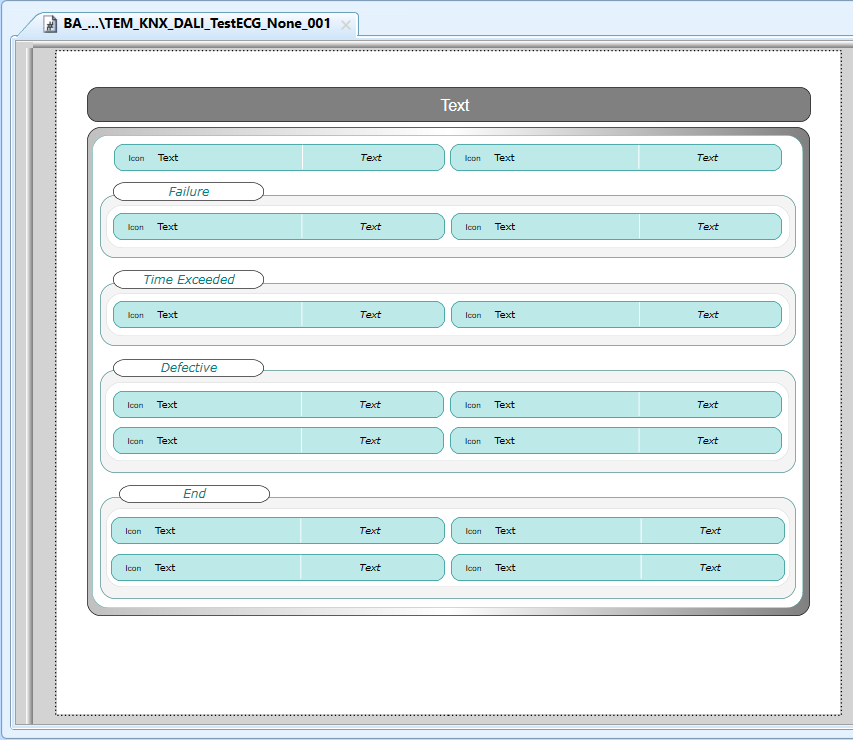

TEM_KNX_DALI_TestECG_None_001

Im Konfigurationsmodus ist dies die Grafikvorlage für die DALI EVG-Lampe im Test.

Im Betriebsmodus ist dies die Grafik für die DALI EVG-Lampe im Test.

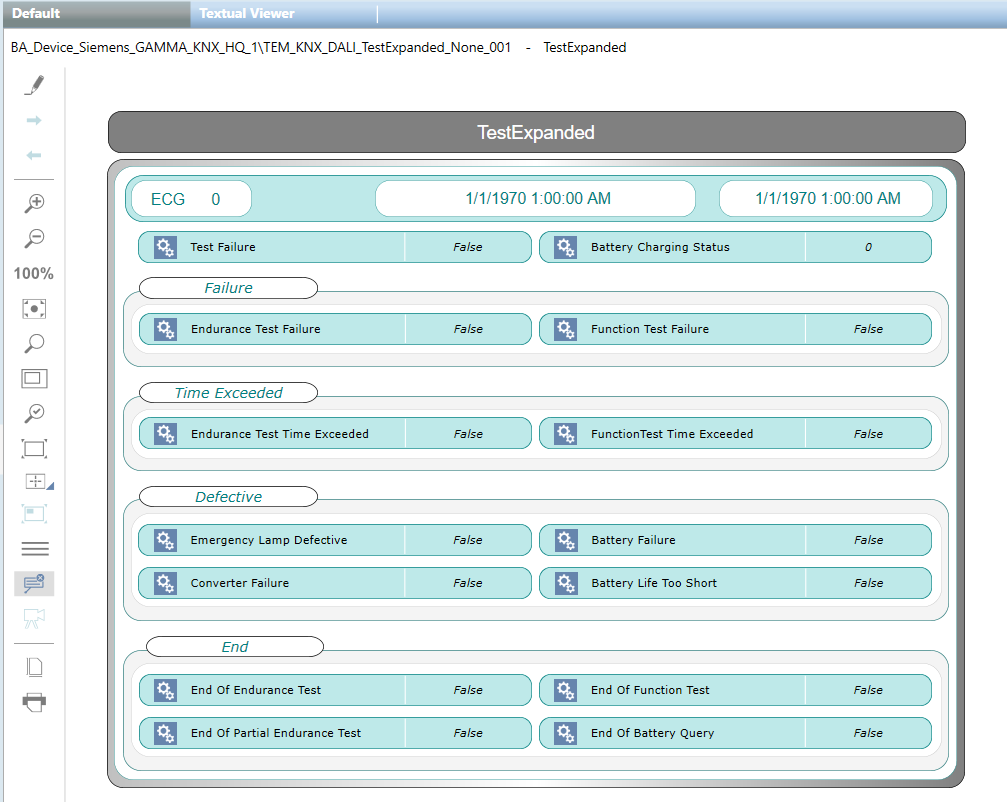

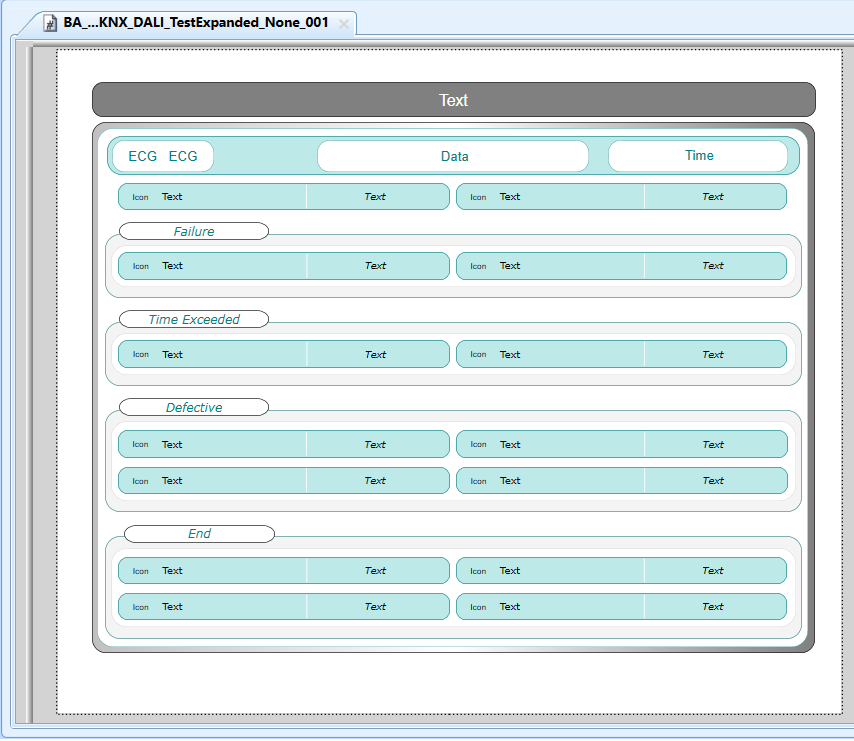

TEM_KNX_DALI_TestExpanded_None_001

Im Konfigurationsmodus ist dies die Grafikvorlage für die DALI EVG-Lampe in erweiterten Tests.

Im Betriebsmodus ist dies die Grafik für die DALI EVG-Lampe in erweiterten Tests.
