Register Gerätetyp konfigurieren

Im Engineering-Modus können Sie einen Gerätetyp auf der Systemebene auf der Registerkarte Gerätetypkonfiguration konfigurieren.

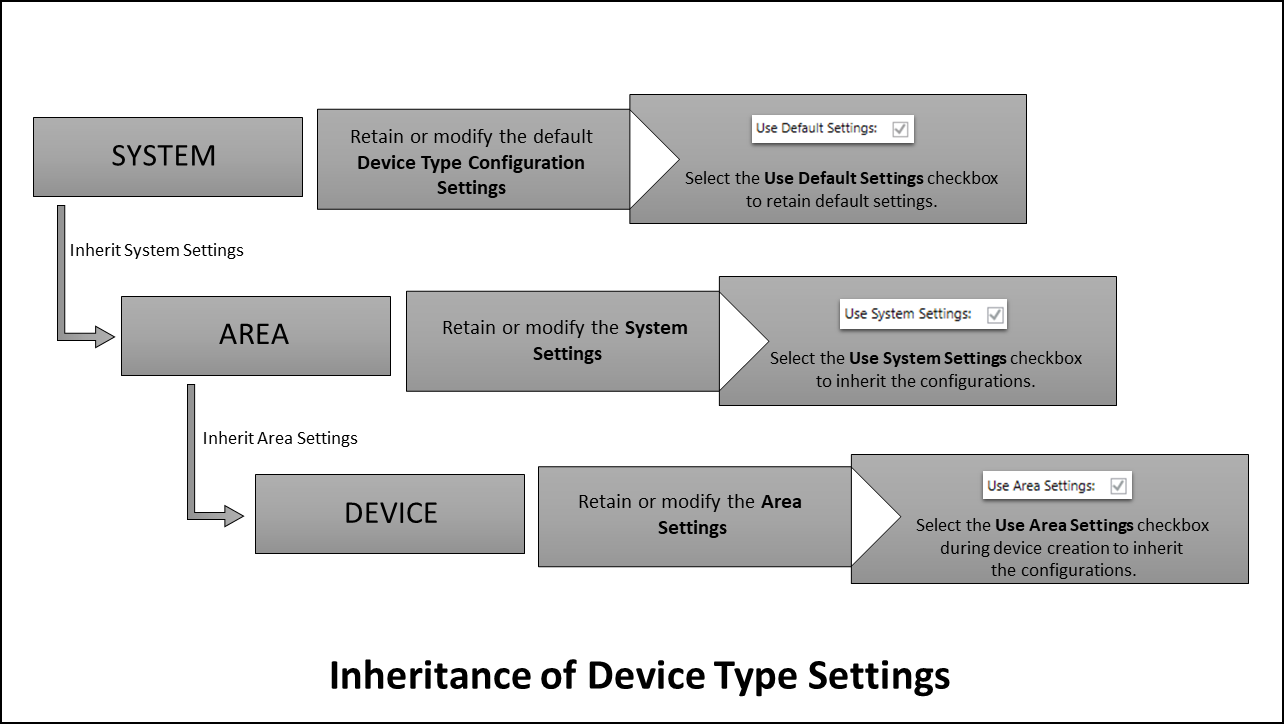

Auf dieser Registerkarte können Sie auch die Konfigurationen für einen bestimmten Gerätetyp vornehmen und diese Konfigurationen auf verschiedenen Ebenen vererben. Der Ablauf der Vererbung der Konfigurationen ist in der nachstehenden Tabelle beschrieben.

Vererbung von der Systemebene

Die für einen bestimmten Gerätetyp auf Systemebene vorgenommenen Konfigurationen können als Standardeinstellungen an alle Geräte des ausgewählten Gerätetyps im Powermanager vererbt werden. Führen Sie die zu vererbenden Konfigurationen auf der Registerkarte Gerätetypkonfigurationen durch, wenn der Powermanager im Systembaum ausgewählt ist.

Aktivieren Sie das Kontrollkästchen Systemeinstellungen verwenden auf Bereichsebene, um die Konfigurationen zu übernehmen.

Vererbung von der Bereichsebene

Die für einen bestimmten Gerätetyp auf der Bereichsebene vorgenommenen Konfigurationen können als Standardeinstellungen an alle Geräte des ausgewählten Gerätetyps im Powermanager vererbt werden. Nehmen Sie die zu vererbenden Konfigurationen auf der Registerkarte Gerätetypkonfigurationen im ausgewählten Bereich vor.

Aktivieren Sie bei der Geräteerstellung das Kontrollkästchen Bereichseinstellungen verwenden , um die Konfigurationen zu übernehmen.

Die folgenden Erweiterungen helfen Ihnen bei der Konfiguration des Geräts.

Haupt-Expander

Gerätetyp: Sie können hier das Gerät wählen, das auf Systemebene konfiguriert werden soll.
Standardeinstellungen verwenden: Wählen Sie dieses Kontrollkästchen, um die Standardeinstellungen für das Gerät zu verwenden.

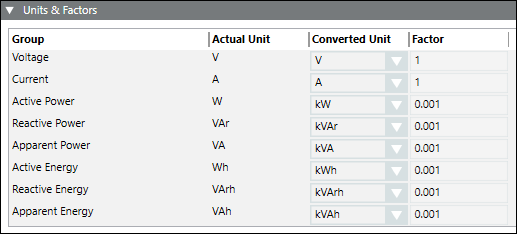

Expander Einheiten und Faktoren

Hier können Sie die Einheiten und Faktoren für die Messpunkte konfigurieren. Der Expander hat folgende Spalten:

Gruppe: Zeigt die Geräteparameter an.
Einheit: Zeigt die Standardeinheit des Parameters im Gerät an.
Umgerechnete Einheit: Sie können hier die gewünschte Einheit wählen.
Faktor: Zeigt den für die Umrechnung der Einheiten verwendeten Faktor an.

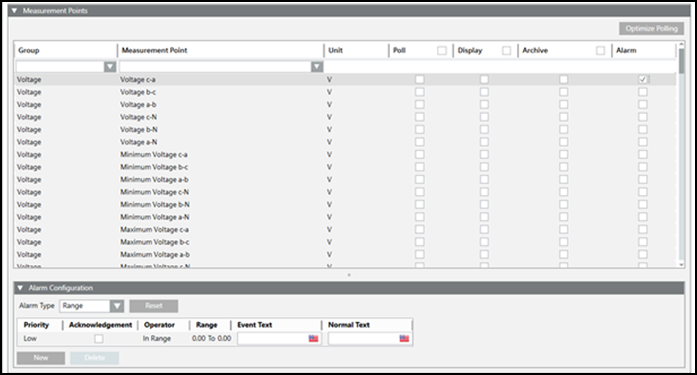

Expander Messpunkte

Hier können Sie die Einstellungen für die Messpunkte im Powermanager-System konfigurieren. Der Expander hat folgende Spalten:

Gruppe: Zeigt die Kategorie des Messpunktes an. Sie können die Messpunktkategorie im Listenfeld wählen.
Messpunkt: Zeigt den Name des Messpunkts an. Sie können den Messpunkt im Listenfeld wählen.
Einheit: Zeigt die Einheit des Messpunkts an.
Abfrage: Aktivieren Sie das Kontrollkästchen für den abzufragenden Messpunkt.
Anzeige: Aktivieren Sie das Kontrollkästchen für den Messpunkt, der im Bedienmodus in der Kachel Messwerte des Registers Übersicht angezeigt werden soll.
Archiv: Aktivieren Sie das Kontrollkästchen für die Messpunkte, für die Daten archiviert werden sollen.
Alarm: Aktivieren Sie das Kontrollkästchen, um Alarme für die entsprechenden Messpunkte zu aktivieren.

Expander Alarmkonfiguration

Sie müssen die folgenden Felder festlegen, um für einen Datenpunkt einen Alarm am Bedienplatz zu konfigurieren:

Alarmtyp: Sie können hier die Art des zu aktivierenden Alarms wählen.
Zurücksetzen: Sie können alle Alarmbedingungen aus der Tabelle entfernen und die Standard-Alarmklasse zurücksetzen.
Alarmtyp: Der Alarmtyp, der für einen Alarm aktiviert werden soll.
Aktivieren Sie das Kontrollkästchen Quittierung.
Für Bereich:
Priorität: Niedrig, Mittel, Hoch und Fehler
Bediener: Im Bereich, !.. : Nicht im Bereich , || : OR, !|| : NOR
Bereich: Der Wert oder Wertebereich, für den ein Alarm ausgegeben wird.
Für Grenze:
Priorität: Niedrig, Mittel, Hoch und Fehler
Aktivieren Sie das Kontrollkästchen Quittierung.
Betreiber: : > : Grösser als , >= : Grösser oder gleich , < : Kleiner als, <= : Kleiner oder gleich
Grenze: Benutzerdefinierte Werte
Betreiber: Sie können zwischen den Optionen = und Keine wählen.
UpperHysteresis: Die obere Grenze für den Alarmwert, über die hinaus Alarme erzeugt werden.
Betreiber: Sie können zwischen den Optionen = und Keine wählen.
Untere Hysterese: Die untere Grenze für den Alarmwert, unter dem Alarme erzeugt werden.
EventText: Der Text, der beim Ausgeben eines Alarms angezeigt wird.
NormalText: Der Text, der beim Verstummen eines Alarms angezeigt wird.
Neu: Sie können hier neue Zeilen mit Standard-Alarmklasse und -Werten hinzufügen.
Löschen: Sie können die ausgewählte Ereigniszeile löschen.

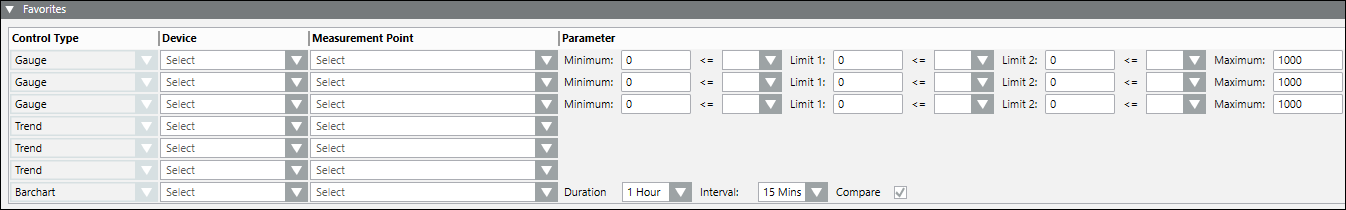

Expander Favoriten

Hier können Sie die folgenden Parameter konfigurieren, die in der Kachel Favoriten im Bedienmodus angezeigt werden.

Steuerungstyp: (Schreibgeschützt) Zeigt die Darstellungsarten der konfigurierten Parameter an. Sie können die Parameter über drei Messgeräte, drei Trends und ein Balkendiagramm anzeigen.
Gerät: Hier können Sie die Geräte auswählen, die im Bedienmodus in der Kachel Favoriten mit der entsprechenden Darstellung angezeigt werden sollen.
Messpunkt: Hier können Sie in der Spalte Gerät die Messpunkte wählen, die für das entsprechende Gerät konfiguriert werden sollen.
Parameter: Hier können Sie die Grenzen der Messgeräte und die Farbe für die Darstellung der jeweiligen Messpunkte festlegen. Ferner können Sie die Zeitdauer wählen, die im Balkendiagramm verwendet werden soll.

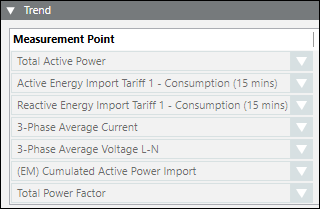

Expander Trend

Hier können Sie die Parameter für die Kachel Trends im Bedienmodus konfigurieren. In der Spalte Messpunkt dieses Expanders können Sie die Messpunkte wählen.
