Arbeitsbereich für S7 Geräteintegration

Der Arbeitsbereich für Geräteintegration enthält Informationen über die Benutzeroberflächenelemente zum Erstellen von Treibern, Netzwerken, Geräteverbindungen usw.

Arbeitsbereich für Standard S7 Treiber

Die Details des Standard S7 Treibers werden im Register Konfigurator angezeigt.

S7 PLUS-Symbolleiste

Symbol

Name

Beschreibung

Objekt löschen

Löscht den gewählten Standard S7-Treiber. Sie dürfen den Treiber nicht löschen, wenn dieser ein Netzwerk überwacht.

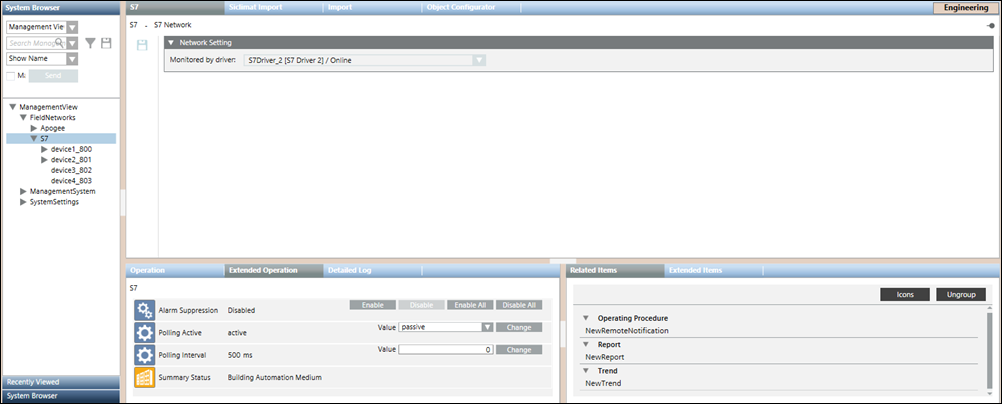

Arbeitsbereich für S7 Netzwerk

Mit dem Arbeitsbereich S7-Netzwerk können Sie die Netzwerkeinstellungen konfigurieren, z.B. den Standard S7-Treiber mit dem Netzwerk verknüpfen, die Zuordnung speichern und das Netzwerk löschen. Die mit dem ausgewählten Netzwerk verbundenen Eigenschaften werden in den Registern Bedienung oder Erweiterte Bedienung angezeigt. Sie können auch den Wert des Abfrageintervalls ändern. Dieser Wert ist standardmässig auf 0 ms gesetzt. Um das Netzwerk zu löschen, klicken Sie das Symbol Löschen, das in der Symbolleiste des Registers Konfigurator angezeigt wird.

Sie können den Treiber mit dem Netzwerk verknüpfen, indem Sie diesen in der Dropdown-Liste Gewählter Treiber auswählen.

Arbeitsbereich S7 Geräteimport

Im S7 Importer können Sie den Import von Felddaten (Konfigurationsobjekten) verwalten, die in der S7-CSV-Datei beschrieben sind. Sie können die in den S7-Konfigurationsdateien (CSV-Datei) beschriebenen Felddaten (Konfigurationsobjekte) aus dem Arbeitsbereich des S7-Geräteimporters importieren.

Importfelder
Element	Beschreibung
Durchsuchen	Zeigt das Dialogfeld Öffnen an, wo eine Datei für den Import ausgewählt wird. Der Pfad der betreffenden Datei wird im Feld angezeigt.
Quelle	Zeigt eine Vorschau aller in der gewählten CSV-Datei verfügbaren Objekte an. Diese Objekte sind durch folgende Daten identifiziert: ID Name Instanzen
Importierte Objekte	Zeigt eine Vorschau aller für den Import gewählten Objekte an. Diese Objekte sind durch folgende Daten identifiziert: ID Name Instanzen Zustand (Zeigt den Importstatus an. Die angezeigten Werte sind beispielsweise in Bearbeitung, importiert oder fehlgeschlagen.) Hinweis: Standardmässig ist dieser Bereich leer. Sie können die Objekte von Quellobjekte in Importierte Objekte oder umgekehrt verschieben, indem Sie ein einzelnes Objekt doppelklicken oder die Pfeiltasten verwenden. Diese Tasten bieten auch Tooltips, mit denen Sie die gewünschte Aktion ausführen können.
Suchen	Ermöglicht Ihnen, einen Suchfilter auf den Inhalt der Listen Quellobjekte oder Importierte Objekte anzuwenden.
Nicht selektierte Objekte löschen	Geben Sie an, ob während des Imports alle Objekte, die zwar in den Ansichten verfügbar, aber nicht in der Importdatei enthalten sind, gelöscht werden sollen. Wenn gesetzt, werden alle für die Objekte relevanten Elemente ebenfalls gelöscht (inkl. Textgruppen).
Import	Startet den Importvorgang. Hinweis: Diese Schaltfläche ist nur verfügbar, wenn die Liste Importierte Objekte nicht leer ist.
Abbrechen	Bricht den Importvorgang ab. Hinweis: Diese Schaltfläche ist nur während des Importvorgangs verfügbar.
Analyse-Log	Zeigt das Dialogfeld Prä-Import-Logdatei mit den Fehlern an, die während der Vorverarbeitungsphase der CSV-Datei aufgetreten sind. Hinweis: Diese Schaltfläche ist nur verfügbar, nachdem die Verarbeitung der CSV-Datei abgeschlossen ist.
Import-Log	Zeigt das Dialogfeld Dateilog importieren mit den Details des Importvorgangs an. Hinweis: Diese Schaltfläche ist nur verfügbar, wenn der Import abgeschlossen wurde.

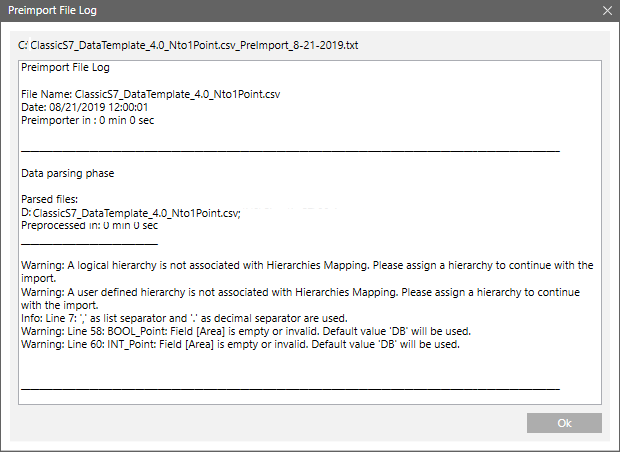

Prä-Import-Logdatei

Sie können die während der Vorverarbeitung der CSV-Datei aufgetretenen Fehler im Dialogfeld Prä-Import-Logdatei anzeigen, indem Sie die Schaltfläche Analyse-Log klicken, die über dem Feld Zu importierende Objekte verfügbar ist. Die Schaltfläche Analyse-Log wird erst aktiviert, wenn die Vorverarbeitung abgeschlossen wurde.

Dateilog importieren

Sie können die Fehler anzeigen, die während des Imports der Geräte und Punkte aufgetreten sind, indem Sie im angezeigten Dialogfeld Dateilog importieren die Schaltfläche Import-Log oberhalb des Felds Zu importierende Objekte klicken Diese Schaltfläche ist nur aktiviert, wenn der Importvorgang abgeschlossen wurde.

S7-Objekte re-importieren

Beim erneuten Import von S7-Daten mit einer CSV-Datei gilt der Re-Import für die in der CSV-Datei genannten S7-Geräte und deren Feldpunkte.

Der Re-Import erfolgt auf ähnliche Weise wie der Import, nur dass die bereits vorhandenen S7-Objekte wie folgt aktualisiert werden:

Erstellung neuer Datenpunkte.
Aktualisierung vorhandener Datenpunkte.
Löschung vorhandener Datenpunkte (nur wenn das Kontrollkästchen Nicht selektierte Objekte löschen aktiviert ist).

Hinweis:
Das Löschen der S7-Punkte hat zur Folge, dass diese aus allen Hierarchien in anderen Sichten entfernt werden.

Dieser Vorgang veranlasst auch die Hierarchie der Managementsicht, Objekte und interne Ordner (Punkte) hinzuzufügen und interne Objekte zu entfernen. Durch den Importvorgang werden alle S7-Geräte gelöscht, die in der CSV-Datei nicht mehr vorhanden sind (nur wenn das Kontrollkästchen Nicht selektierte Objekte löschen aktiviert ist).

Managementstationsalarme beim Re-Import verwerfen

Managementstationalarme für einen vorhandenen S7-Punkt können verworfen bzw. entfernt werden, indem der gleiche Punkt mit einer CSV-Datei, die den Alarmeintrag für den entsprechenden Punkt nicht enthält, erneut importiert wird.

Ein Bedienplatzalarmeintrag wird durch die Felder AlarmClass, AlarmType, AlarmValue, EventText und NormalText definiert. Sie müssen diese Felder für den jeweiligen Punkte manuell löschen, für den Sie den Managementstationsalarm verwerfen möchten.

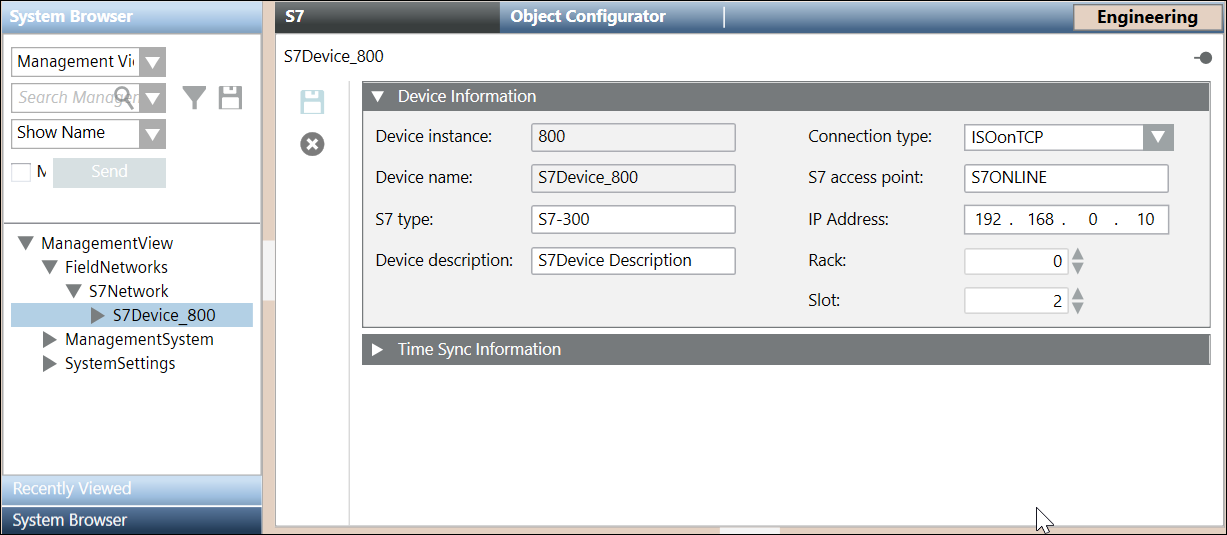

Expander S7-Geräteinfo

Der Expander S7-Geräteinfo enthält Informationen zu dem importierten S7-Gerät.

Element	Beschreibung
Geräteinstanz	Instanz des S7-Geräts.
Gerätename	Name des importierten S7-Geräts.
S7-Typ	Typ des S7-Geräts.
Gerätebeschreibung	Beschreibung des S7-Geräts
Verbindungstyp	Verbindungstyp des S7-Geräts. Sie kann einen der folgenden Werte haben: ISOonTCP Verbindung (=IP) Named Connection (NC).
S7-Zugriffspunkt	Name des Zugriffspunkts für das S7-Gerät.
IP-Adresse	IP-Adresse des S7-Geräts.
Rack	Nummer des Racks, in dem sich die relevante CPU befindet. Bei einer Änderung dieser Geräteeigenschaft wird die Verbindung mit der CPU neu hergestellt.
Slot	Nummer des Steckplatzes, in dem sich die relevante CPU befindet. Bei einer Änderung dieser Geräteeigenschaft wird die Verbindung mit der CPU neu hergestellt.

Expander S7-Zeitsynchronisation

Element	Beschreibung
Zeitsynchronisationsmodus	Der Zeitsynchronisationsmodus bestimmt, ob und wie auf die aktuelle Uhrzeit an der SPS zugegriffen wird und/oder ob diese geändert wird. Er kann folgende Werte enthalten: - Ignorieren: Die Uhrzeit an der SPS wird weder gelesen noch überschrieben. - Master: Die Zeit auf der SPS wird in die aktuelle Zeit-/Datumsangabe zum Server der Managementplattform geändert. - Slave: Die aktuelle Uhrzeit wird an der SPS in dem konfigurierten Intervall (Time Sync Interval) abgelesen.
Zeitsynchr.-Intervall	Bestimmt, wie oft die aktuelle Uhrzeit an der SPS gelesen bzw. dort überschrieben wird.
