Simatic S7 Fehlerbehebung

Leistungsanforderungen für Simatic S7

Es kann vorkommen, dass die Systemreaktionszeit für Fehler oder Bedienereingriffe zu lang ist. Dies kann von Simatic S7-Einstellungen oder einer langen Antwortzeit der CPU verursacht werden.

Das Problem können Sie auf folgende Weisen beheben:

• Schalten Sie in SPS die Zykluszeitbegrenzung von 100 Millisekunden aus. (Konfiguration in Siclimat X).
• Überprüfen Sie, ob die Priorität der CPU in B&B geändert werden kann.
• Wenn keine dieser Massnahmen hilft, müssen Sie Ihre CPU durch eine Highspeed-CPU ersetzen.

S7-1200/1500 Kompatibilitätsmodus-Einstellungen

Der optimierte Bausteinzugriff auf den Adressbereich der Automationsstation wird von dem an der Managementstation bereitgestellten Standard S7-Treiber nicht unterstützt. Die Automationsstation muss im Kompatibilitätsmodus für die klassische S7-Bausteinkommunikation konfiguriert werden. In diesem Anhang werden die erforderlichen Konfigurationseinstellungen beschrieben.

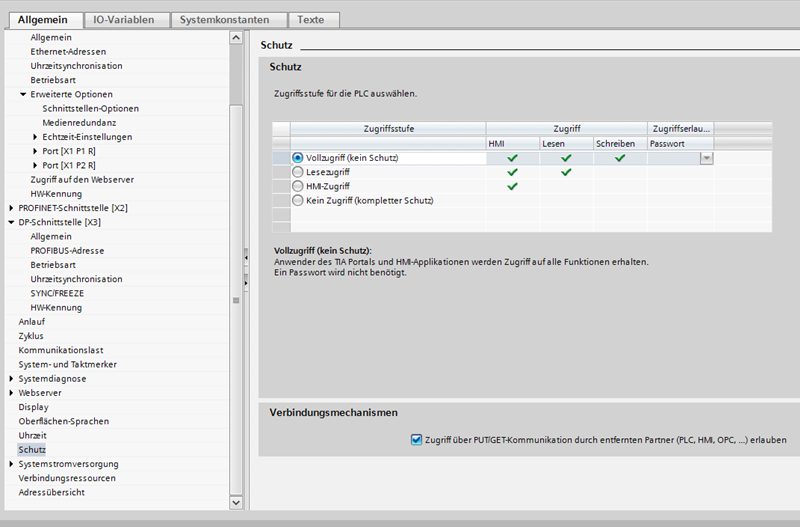

1. Aktivieren Sie in den SPS-Gerätekonfigurationseinstellungen einer CPU unter Verbindungsmechanismen das Kontrollkästchen Zugriff mit PUT/GET-Kommunikation von Remote-Partner zulassen.



2. Während der Programmkonfiguration müssen zusätzlich Datenbausteine konfiguriert und für den Lese-/Schreibzugriff mit der Applikation verknüpft werden.

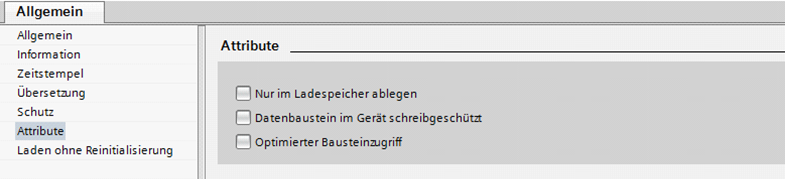

3. Deaktivieren Sie in den Datenbausteineinstellungen des CPU-Programmbausteins unter Attribute das Kontrollkästchen Optimierter Bausteinzugriff.

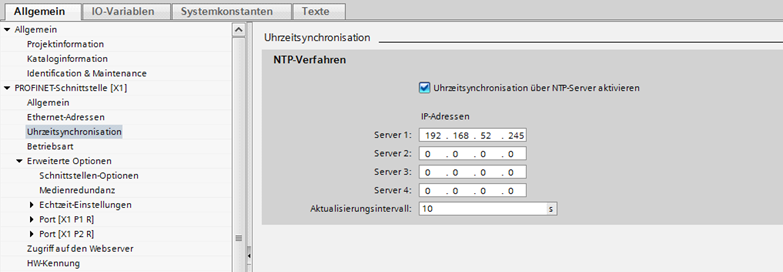

4. Gewährleisten Sie die Zeitsynchronisierung, indem Sie den NTP-Server in der IT-Umgebung des Kunden verwenden. Aktivieren Sie das Kontrollkästchen Zeitsynchronisierung per NTP-Server aktivieren und konfigurieren Sie die IP-Adresse in den Gerätekonfigurationseinstellungen.



5. Da die Zeitsynchronisierung durch den NTP-Server erfolgt, muss die Einstellung Zeitsynchronisationsmodus für das S7-Gerät an der Managementstation auf Ignorieren gesetzt werden.
6. Der Steckplatz wird der Gerätekonfiguration entnommen, meist Steckplatz = 1.
