OZW-Grafiksymbole

Die folgenden Grafiksymbole werden mit der Installation der Erweiterung OZW bereitgestellt, um die OZW-Objekte in Grafiken darzustellen.

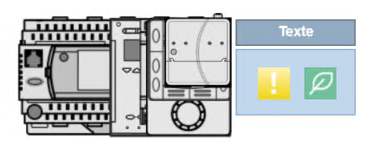

DYN_2D+_OZW_Device_None_Horizontal_001_150

  • Hauptsymbol für das OZW-Gerät
  • Das Symbol enthält Grafik-, Text- und Statusangaben für Fehlerbedingungen (gelb = fehlerhaft; blau = normal) und Energieinformationen (orange = aktiv; grün = normal).



DYN_2D+_OZW_MainDevice_None_Horizontal_001_150

  • Hauptsymbol für das OZW-Hauptgerät
  • Das Symbol enthält Grafik-, Text- und Statusangaben für Fehlerbedingungen (gelb = fehlerhaft; blau = normal) und Energieinformationen (orange = aktiv; grün = normal).



DYN_2D+_OZW_MainDevice_Info_Horizontal_001_150

  • Sekundäres Symbol für das OZW-Hauptgerät
  • Das Symbol enthält Statusangaben für Fehlerbedingungen (gelb = fehlerhaft; blau = normal) und Energieinformationen (orange = aktiv; grün = normal).



DYN_All_OZW_Command_AnalogSetpoint_None_Central_001_150

  • Hauptsymbol für numerische Funktionen
  • Das Symbol enthält ein Steuerelement zum Festlegen des Analogwerts.



DYN_2D+_OZW_Sensor_Temperature_None_Horizontal_001_150

  • Sekundäres Symbol für numerische Funktionen
  • Das Symbol enthält die Temperatureinheit (T: C = Celsius; F = Fahrenheit) und den Wert.



DYN_All_OZW_Command_DigitalSetpoint_None_Central_001_150

  • Das Symbol wird intern als Bestandteil von Grafikvorlagen verwendet.
  • Das Symbol enthält eine Statusanzeige und eine Auswahl über eine Dropdown-Liste.



DYN_2D_OZW_SwitchPoint_None_Horizontal_001_150

  • Das Symbol wird intern als Bestandteil von Grafikvorlagen verwendet.
  • Das Symbol enthält mehrere Felder für einen Zeitplaneintrag.



DYN_2D_OZW_Scheduler_Scene_Horizontal_001_150
DYN_2D_OZW_Scheduler_OnOff_Horizontal_001_150
DYN_2D_OZW_Scheduler_Jalouise_Horizontal_001_150
DYN_2D_OZW_Scheduler_HVAC_Horizontal_001_150
DYN_2D_OZW_Scheduler_BW_Horizontal_001_150

  • Das Symbol wird intern als Bestandteil von Grafikvorlagen verwendet.
  • Das Symbol enthält einen Block mit 6 Einträgen für den Zeitplan.

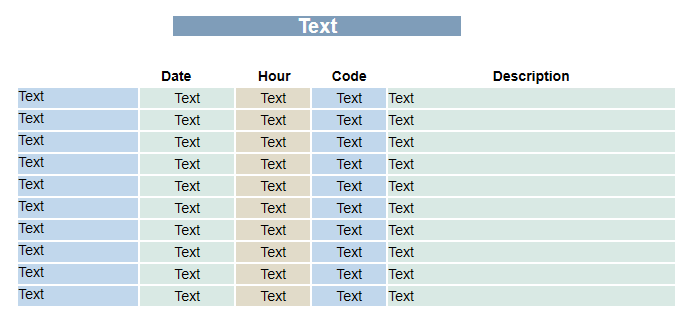

DYN_2D_OZW_AlarmHistor_None_Horizontal_001_150

  • Das Symbol wird intern als Bestandteil von Grafikvorlagen verwendet.
  • Das Symbol enthält einen Block für 10 Alarme.

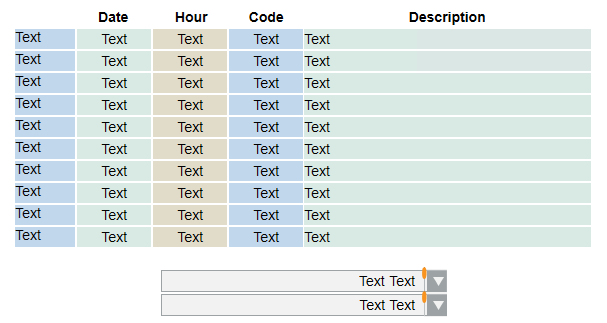

DYN_2D_OZW_AlarmAct_None_Horizontal_001_150

  • Das Symbol wird intern als Bestandteil von Grafikvorlagen verwendet.
  • Das Symbol enthält einen Block für 10 Alarme und zwei Befehlszeilen.



DYN_All_OZW_Command_DigitalSetpoint_None_Central_002_150

  • Das Symbol wird intern als Bestandteil von Grafikvorlagen verwendet.
  • Das Symbol enthält eine Statusanzeige und eine Auswahl über ein Textfeld.



DYN_2D_OZW_CalendarElement_None_Horizontal_001_150

  • Das Symbol wird intern als Bestandteil von Grafikvorlagen verwendet.
  • Mehrere Felder für einen Kalendereintrag.

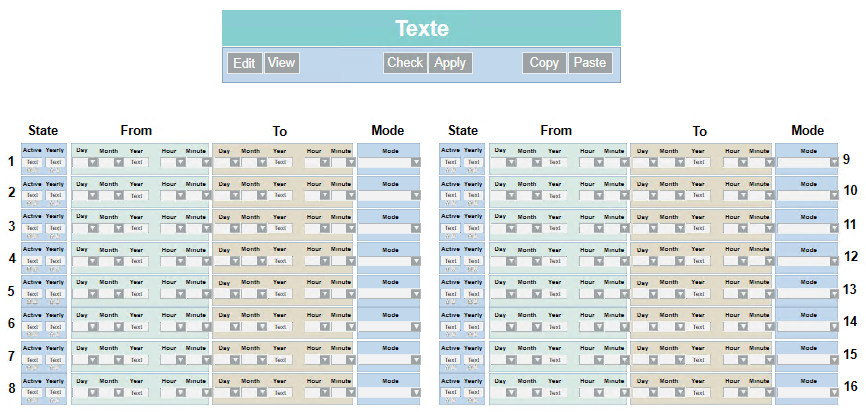

DYN_2D_OZW_Calendar_None_Horizontal_001_150

  • Das Symbol wird intern als Bestandteil von Grafikvorlagen verwendet.
  • Das Symbol enthält einen Block mit 16 Zeilen für den Kalender und eine Kontrollüberschrift.
