Sammlung von KNX-Geräten und Objektmodellen erstellen

  1. In PVSS wurde der PVSS-Typ für das neue Objektmodell erstellt und konfiguriert.
    Hinweis: Die Objektmodelldaten müssen exakt der Dokumentation des jeweiligen Geräts (Typ und Subtyp) entsprechen. Zudem muss sich der Name der Eigenschaft wie zusammensetzen: [Name der Eigenschaft]_[ID der Eigenschaft aus der Gerätedokumentation]. Zum Beispiel "PropertyName_52".
  1. Wählen Sie Projekt > Systemeinstellungen > Bibliotheken > L4-Projekt oder L3-Region oder L2-Land > Gebäudeautomation > Gerät > KNX > Objektmodell.
  2. Klicken Sie im Register Modelle & Funktionen die Option Neues Objektmodell oder Funktion .
  3. Gehen Sie im Dialogfeld Neue Objektmodellerstellung wie folgt vor:
    a. Wählen Sie den PVSS-Typ für das neue Objektmodell aus.
    b. Klicken Sie OK.
  4. Klicken Sie Speichern .
  5. Wählen Sie Projekt > Systemeinstellungen > Bibliotheken.
  6. Wählen Sie das Register SORIS.
  7. Ziehen Sie das KNX-Objektmodell aus dem System Browser in den Expander SORIS-Objekte.
  8. Wählen Sie im Expander SORIS-Objekte das Objektmodell aus.

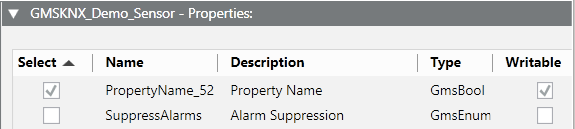

  9. Wählen Sie im Expander [KNX-Objektmodell] – Eigenschaften die nötigen Eigenschaften aus.

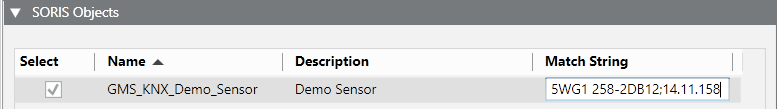

  11. Geben Sie im Feld Mit Zeichenfolge übereinstimmen die Verknüpfung zwischen dem aktuellen Objektmodell und den KNX-Geräte an.
    Hinweis: Der Adapter validiert die exakte IP-Adresse oder den Namen des Gerätetyps.
    Zudem gelten für das Feld Mit Zeichenfolge übereinstimmen die gleichen Regeln wie für einen regulären Ausdruck. Zum Beispiel bedeutet 14.11.*, dass alle in dem Bereich enthaltenen Geräte das aktuelle Objektmodell verwenden; *11.* bedeutet, dass alle Geräte in Zeile 11 das aktuelle Objektmodell verwenden; usw.
  13. Klicken Sie Speichern .
  14. Die entsprechende OWL-Datei (mit der Erweiterung .owl) wird unter [Installationslaufwerk]:\[Installationsordner]\[Projektname]\EM\KNX\SORIS erstellt.
  15. Kopieren Sie diese Datei und fügen Sie sie in den Adapter-Installationsordner [Installationslaufwerk]:\[Installationordner]\[Projektname]\EM\KNX\Build\Bin\DataModels der Datenmodelle ein.
  1. Wenn Sie den Adapter starten, werden die Gruppenadresselemente dieses Geräts als Eigenschaften im Register Bedienung angezeigt. Wenn Sie in die technische Sicht wechseln, ist dieses Gerät unterhalb des Objekts zu finden, das als Container für diese Geräte dient.
