Referenz Monitorsteuerung

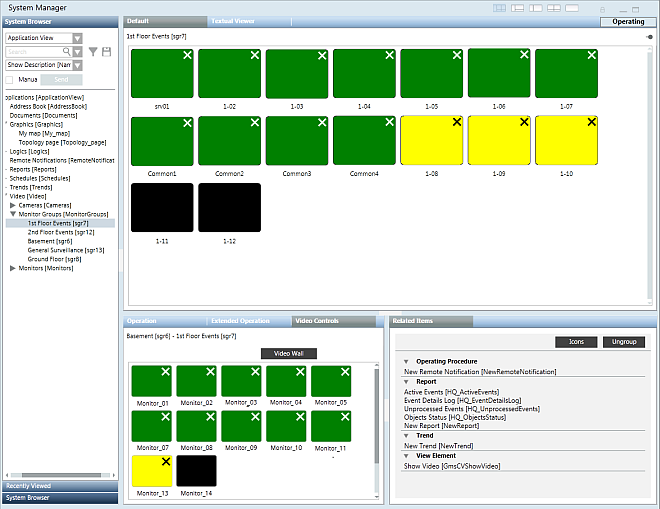

Die Videoapplikation stellt eine grafische Darstellung einer Monitorgruppe bereit. Jeder Monitor wird durch ein rechteckiges Symbol dargestellt, dessen Farbe den Verbindungsstatus mit der gewählten Kamera wiedergibt:
Grün: Kamera richtig angeschlossen. Kamerastatus = Erreichbar.
Gelb: Verbindungsfehler (Verlust des Videosignals). Kamerastatus = Fehler.
Schwarz: keine Kamera angeschlossen.
Grau: Kamera ist verbunden, aber im VMS deaktiviert. Kamerastatus = Deaktiviert.
Die Symbole können folgende Bedienfunktionen enthalten:
Wiedergabe: Der Monitor gibt eine Videoaufzeichnung wieder.
Sequenz: Der Monitor zeigt eine Sequenz.
Schliessen: Klicken Sie dieses Symbol, um die aktuelle Auswahl auf dem Monitor zu schliessen.
Im Kontextbereich werden immer die Symbole der Monitorsteuerung angezeigt, die zu der Betriebs-Monitorgruppe Ihres Bedienplatzes gehören (eine weitere Alarm-Monitorgruppe wird für die Alarmbearbeitung genutzt).
- Um sie anzusehen, wählen Sie das Register Videosteuerungen im Kontextbereich und klicken dann Monitorgruppe.
Sie können auch einen beliebigen Monitor oder eine Monitorgruppe im System Browser wählen, und dessen/deren Steuerungssymbole werden im Register Monitorsteuerung des primären Arbeitsbereichs angezeigt.
Mit diesen Steuerungssymbolen ist Folgendes möglich:
- Prüfen des Status jedes Monitors einer Gruppe.
- Kameras mit einzelnen Monitoren verbinden: Ziehen Sie die Kamera aus dem System Browser auf ein Monitorsymbol.
- Kameragruppen und Sequenzen mit Monitorgruppen verbinden: Ziehen Sie die Kameragruppe oder Sequenz aus dem System Browser auf ein Symbol einer Monitorgruppe.
- Kameras von Monitoren trennen: Klicken Sie das X-Symbol auf dem Monitorsymbol.
