Grafikvorlagen für Scalance

Die folgenden Grafikvorlagen werden zusammen mit der Installation der Erweiterung Scalance bereitgestellt.

Im Konfigurationsmodus zeigt jede Grafikvorlage, wie die durch das Objektmodell eines bestimmten Scalance-Geräts überwachten Eigenschaften grafisch dargestellt werden.

Im Bedienmodus werden die Daten jedes spezifischen Scalance-Geräts grafisch dargestellt. Klicken Sie auf die Geräteports in den Grafiken, um die Schnittstellendaten in der Tabelle Schnittstelle auf der rechten Seite der Grafiken dynamisch abzurufen.

TEM_Scalance_S615_None_001_150

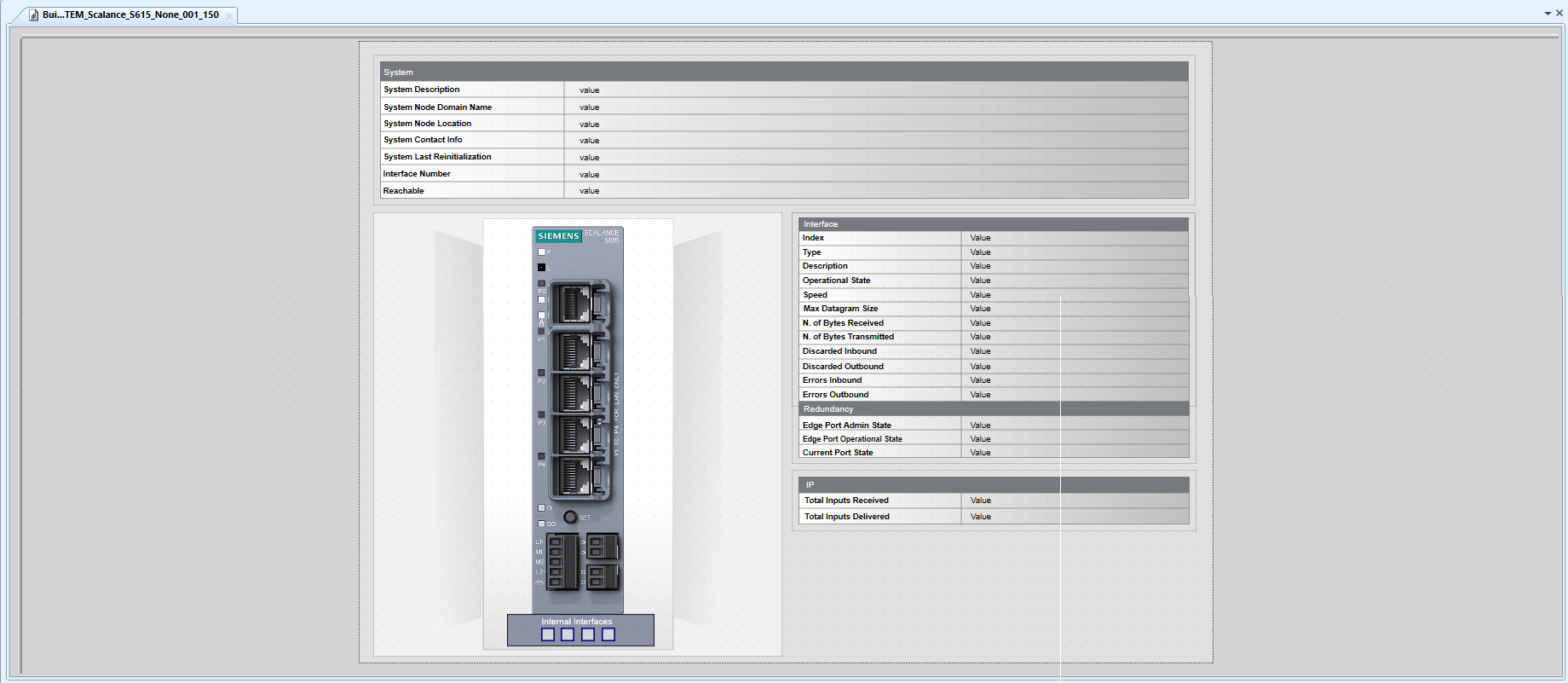

Grafikvorlage für die Scalance S615 im Konfigurationsmodus

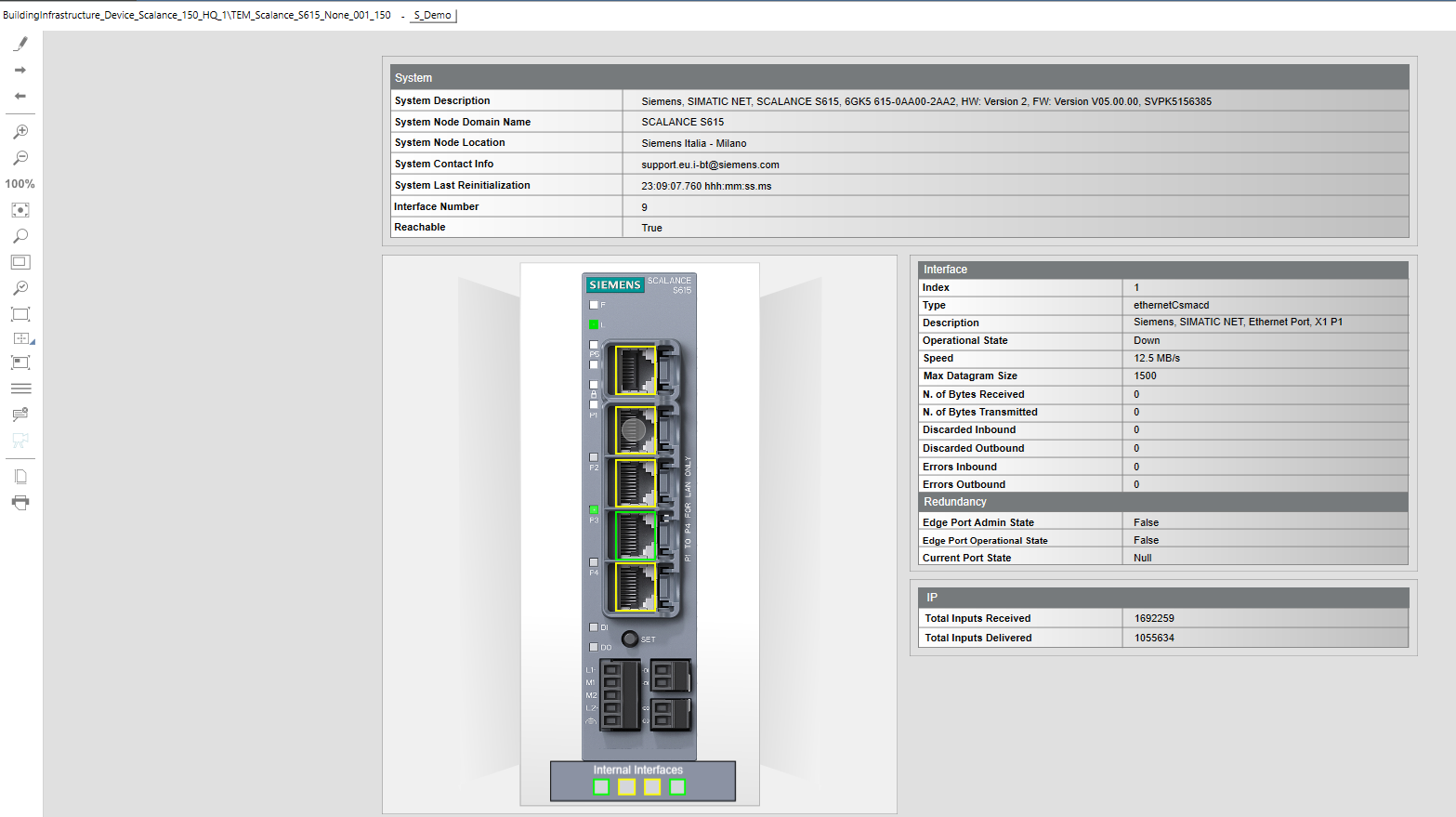

Grafische Darstellung der Scalance S615 im Bedienmodus

TEM_Scalance_XB-200_None_001_150

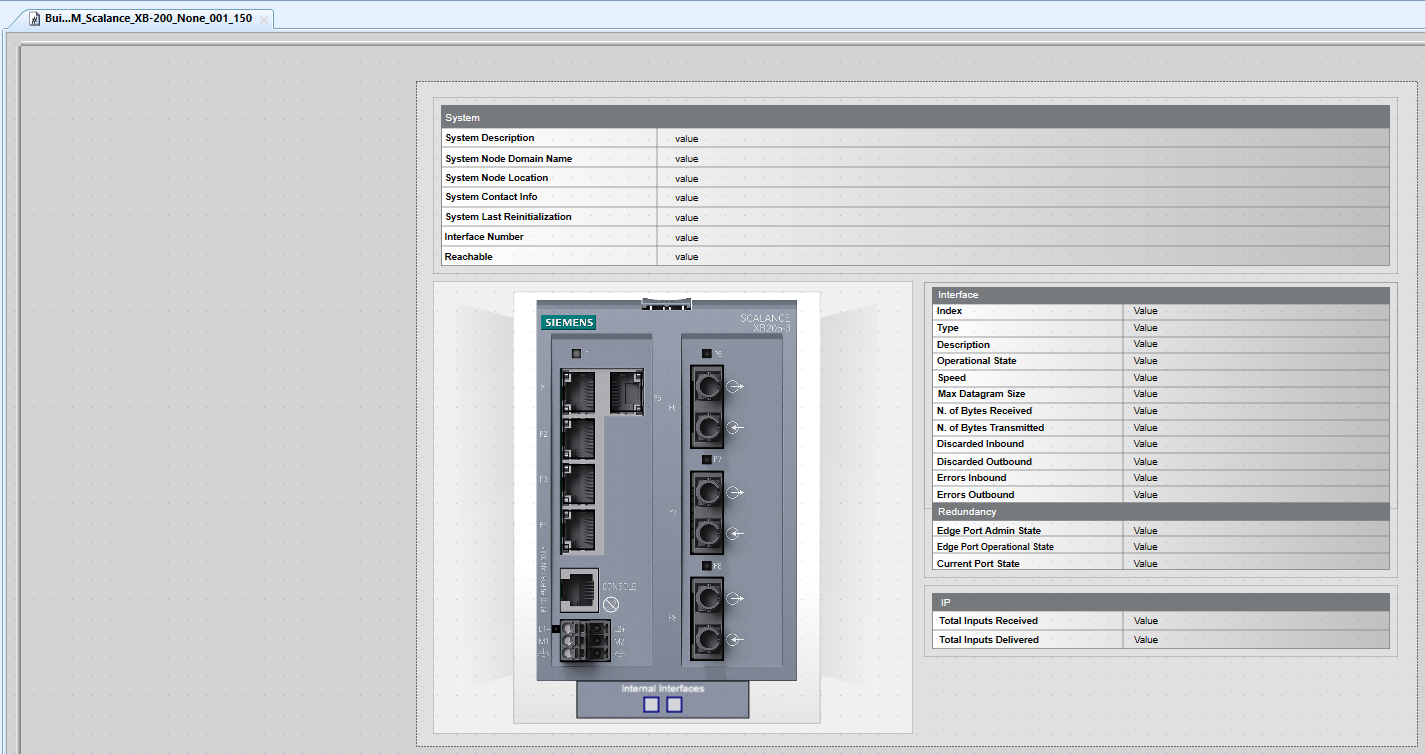

Grafikvorlage für die Scalance XB-200 im Konfigurationsmodus

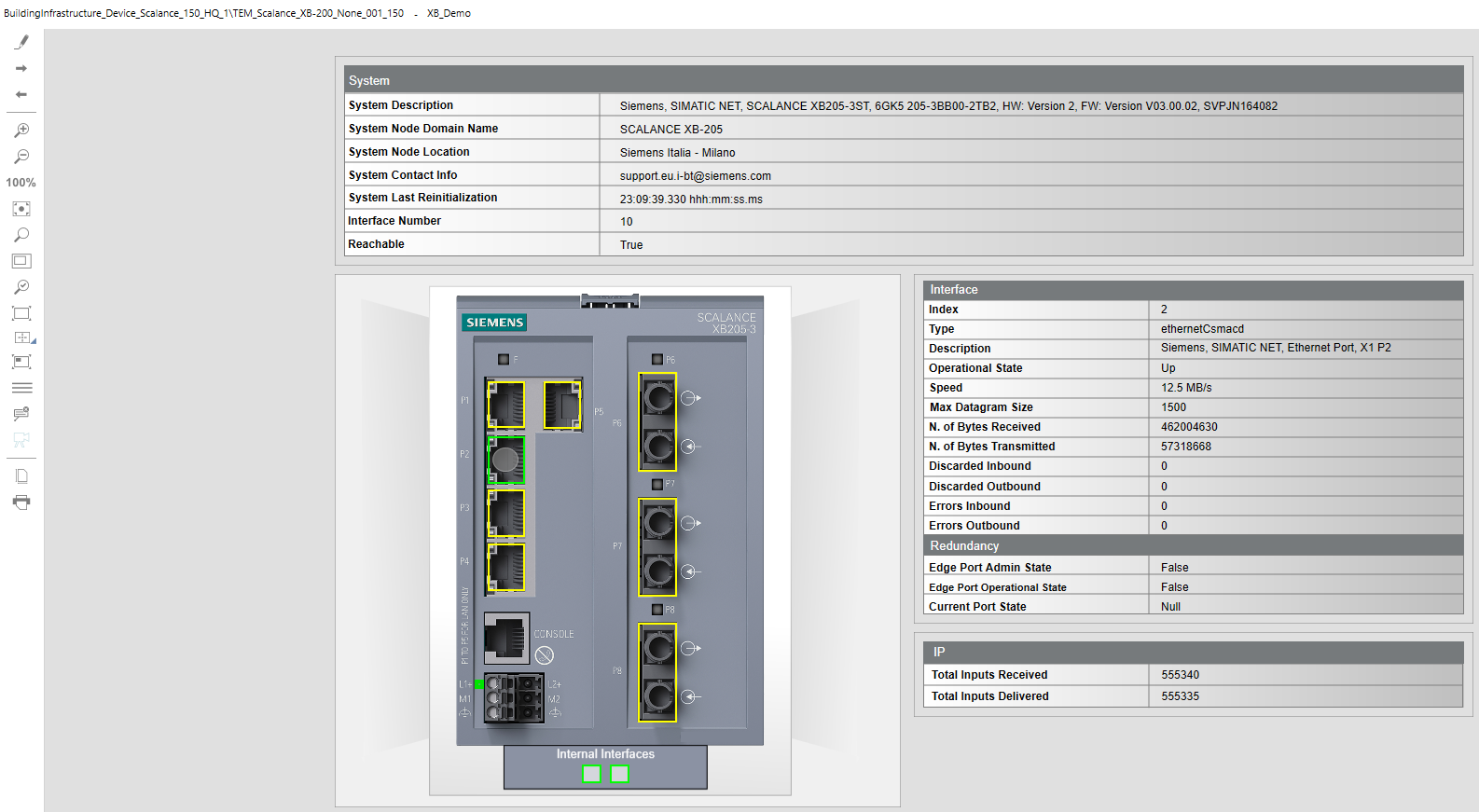

Grafische Darstellung der Scalance XB-200 im Bedienmodus

TEM_Scalance_XB-208_None_001_150

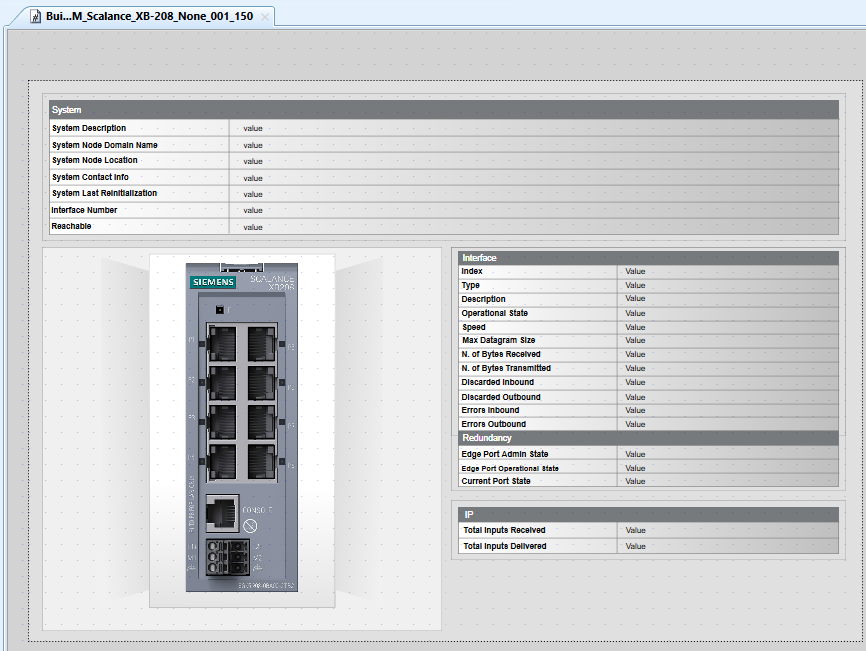

Grafikvorlage für die Scalance XB-208 im Konfigurationsmodus

Grafische Darstellung der Scalance XB-208 im Bedienmodus

TEM_Scalance_XB-200_None_001_150

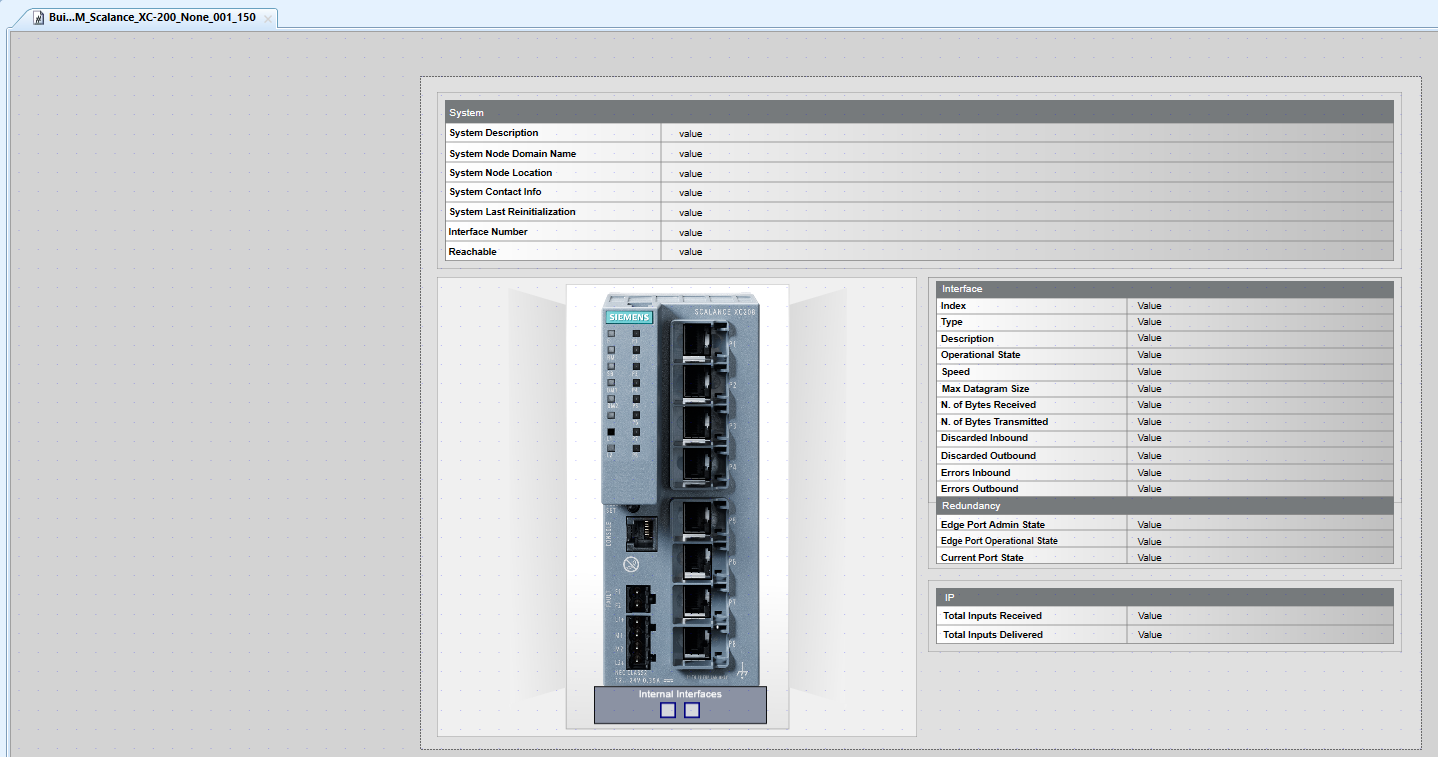

Grafikvorlage für die Scalance XC-200 im Konfigurationsmodus

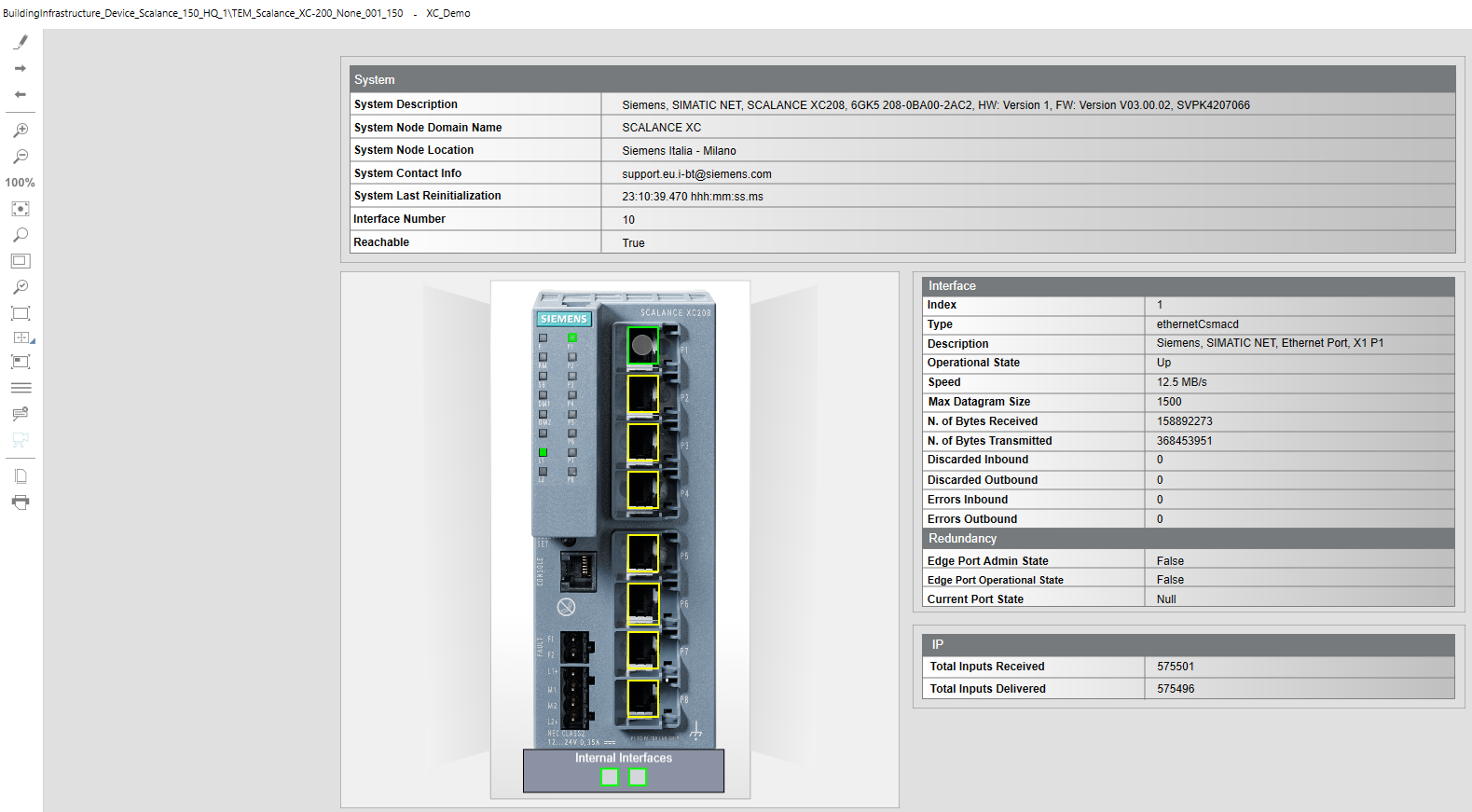

Grafische Darstellung der Scalance XC-200 im Bedienmodus

TEM_Scalance_XB-224_None_001_150

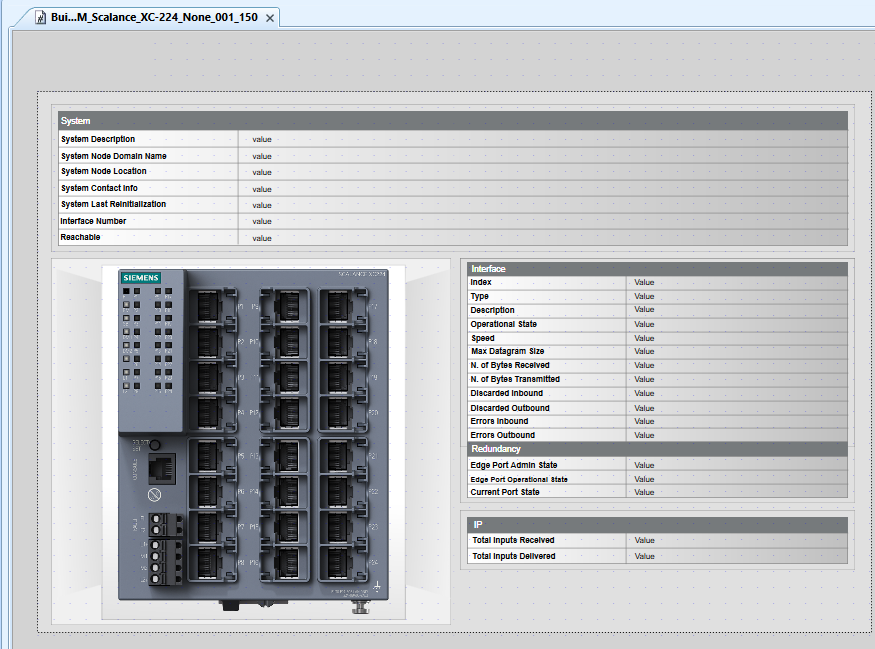

Grafikvorlage für die Scalance XC-224 im Konfigurationsmodus

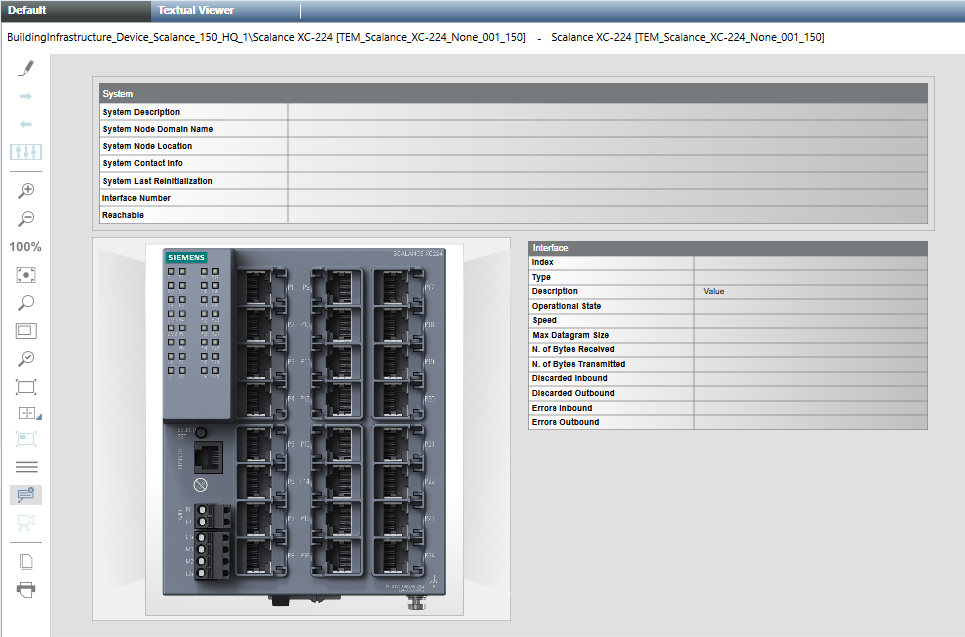

Grafische Darstellung der Scalance XC-224 im Bedienmodus

TEM_Scalance_XM-400_None_001_150

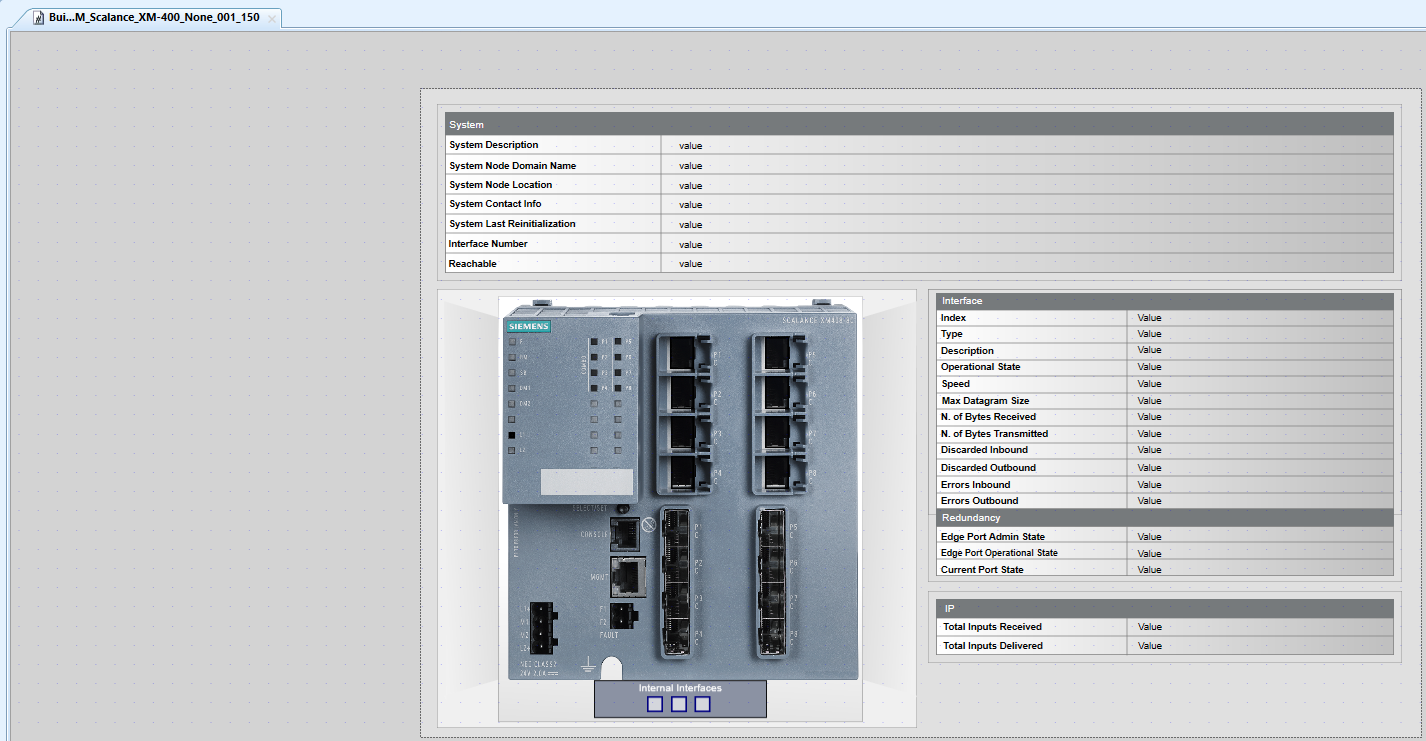

Grafikvorlage für die Scalance XM-400 im Konfigurationsmodus

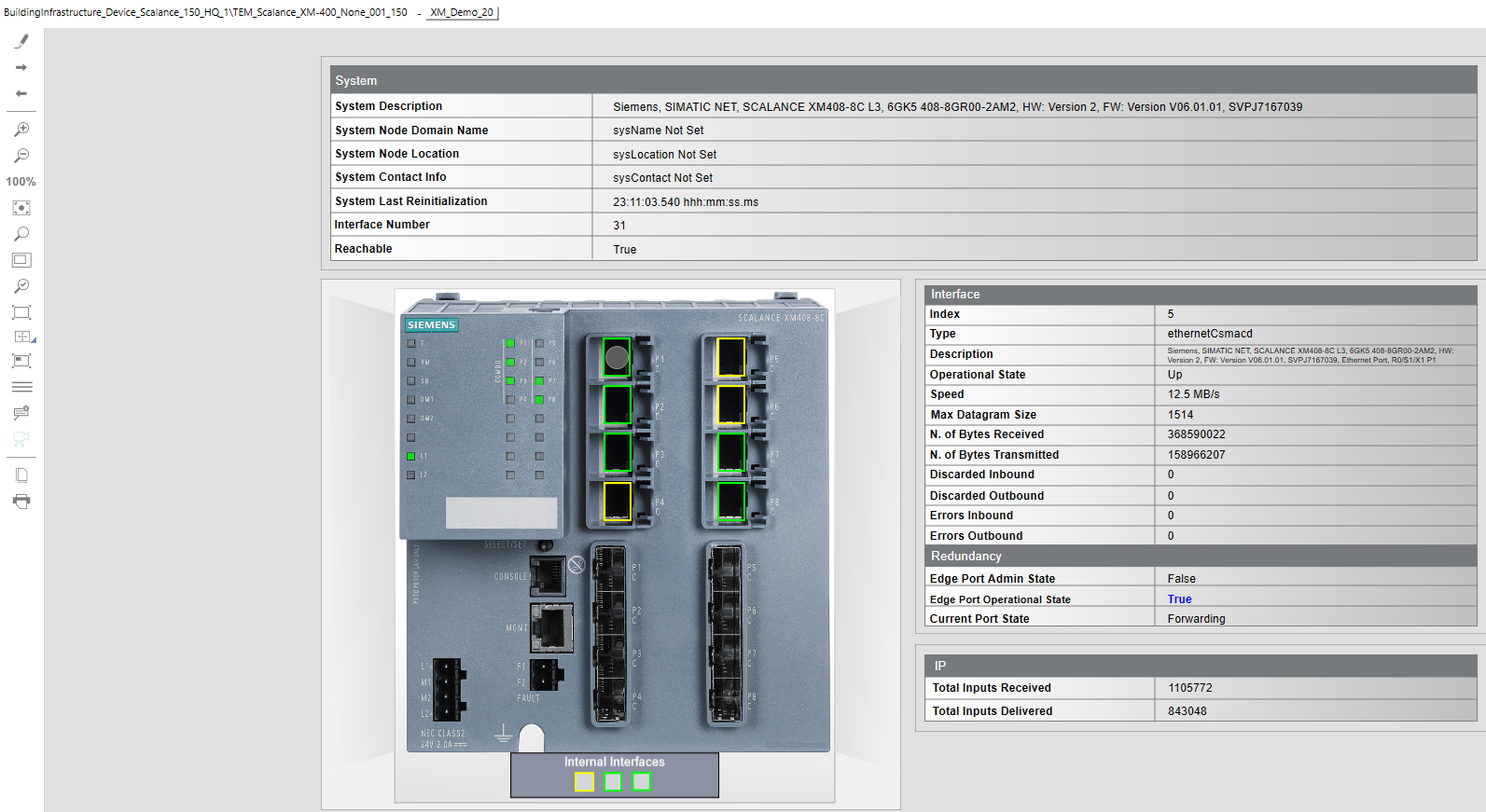

Grafische Darstellung der Scalance XM-400 im Bedienmodus
