Geräteinformationen über einen Webbrowser durchsuchen

  1. Ein Geräteverbindungsobjekt wird unterhalb des IEC61850-Netzwerks erstellt.
  1. Navigieren Sie im System Browser zu Applikationssicht > Dokumente.
  2. Wählen Sie im Abschnitt Dokumenteinstellungen die Option Web URL und geben Sie die IP-Adresse des angeschlossenen Geräts an, dessen Details Sie anzeigen möchten.
  3. Klicken Sie Vorschau. Es erscheinen die Details des Geräts.
  4. Klicken Sie Dokument speichern unter, um die Details des Geräts zu speichern.
  5. Die Gerätedetails werden als Dokumentordner unter dem Ordner Dokumente gespeichert.
  6. Gehen Sie zur Managementsicht und wählen Sie das Objekt Geräteverbindung, das sich unter dem IEC61850 Netzwerk befindet.
  7. Navigieren Sie zurück zur Applikationssicht, wählen Sie den Ordner Dokumente und wählen Sie dann das gespeicherte Dokument, um die Details des Geräts anzuzeigen.

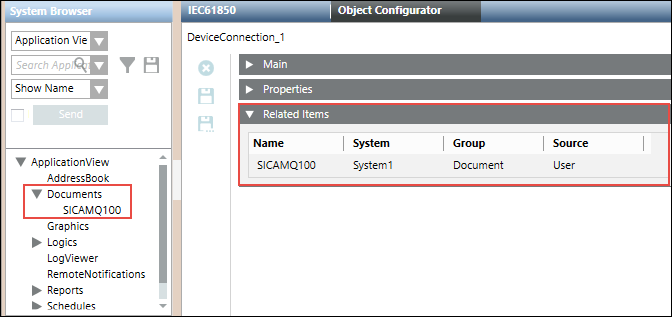

  8. Ziehen Sie das Dokument in den Expander Verknüpfungen des Registers Konfigurator und klicken Sie Speichern .
  10. Das Dokument wird im Register Verknüpfungen angezeigt.

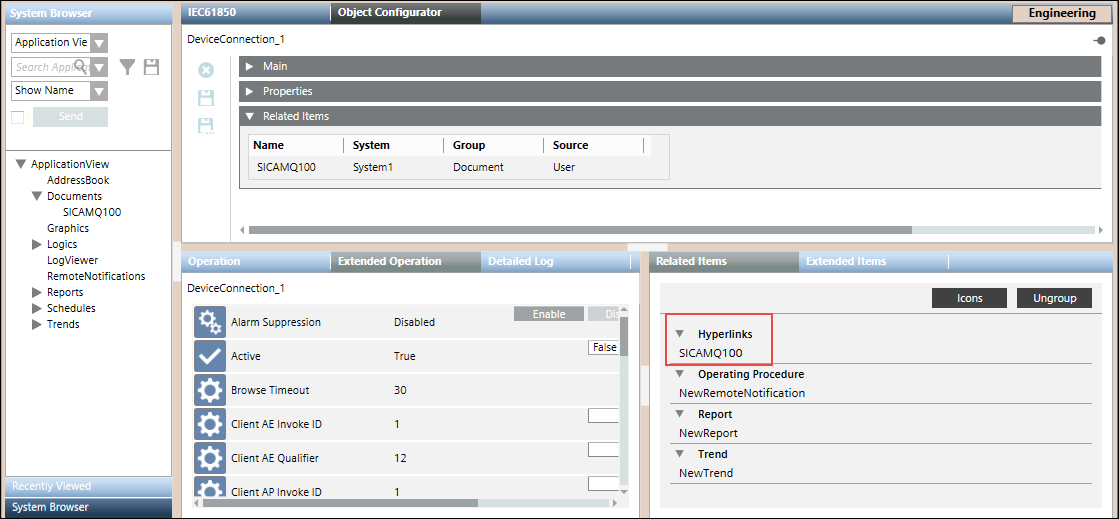

  12. Wählen Sie das Dokument im Register Verknüpfungen.
  1. Die Details des Dokuments werden im sekundären Arbeitsbereich angezeigt.
info

Hinweis:
Sie können die Geräteinformationen nur dann in einem Webbrowser anzeigen, wenn das angeschlossene Gerät Webdienste unterstützt.

Der folgende Screenshot enthält ein Beispiel für Daten, die im Webbrowser eines SICAMQ100-Geräts im sekundären Arbeitsbereich angezeigt werden.
