Fibrolaser III-Symbole

Wenn Sie die Erweiterung Fibrolaser III integrieren, stehen in Grafiken die folgenden Symbole zur Verfügung:

Zonensymbole

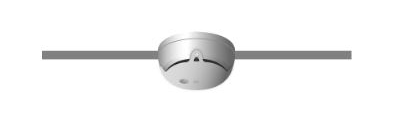

DYN_3D_Fibrolaser_Zone_None_Horizontal_001_150

Standardsymbol für die Fibrolaser-Zone. Nur die Linie ändert ihre Farbe entsprechend der Farbe der Alarmkategorie. Dieses Symbol kann horizontal direkt in der Grafik (im Grafikeditor) gestreckt werden, um die Breite der angezeigten Linie zu vergrössern.

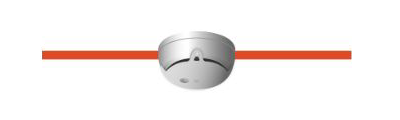

DYN_3D_Fibrolaser_Zone_None_Horizontal_002_150

Die Linie und der Hintergrund ändern ihre Farbe entsprechend der Farbe der Alarmkategorie.

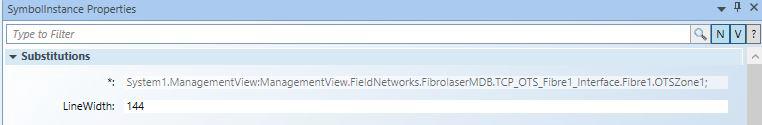

Um die Breite der angezeigten Linie zu vergrössern, ist es zwingend erforderlich, das Symbol nicht von der Grafik zu strecken, sondern den Parameter Zeilenbreite zu ändern, der bei Auswahl des Symbols im Grafikeditor verfügbar ist.

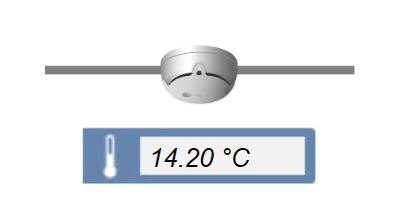

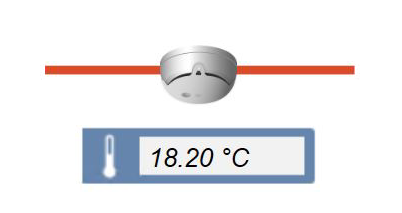

DYN_3D_Fibrolaser_Zone_AverageTemperature_Horizontal_001_150

Nur die Linie ändert ihre Farbe entsprechend der Farbe der Alarmkategorie. Das Symbol zeigt ferner die Durchschnittstemperatur der Zone an. Dieses Symbol kann horizontal direkt in der Grafik (im Grafikeditor) gestreckt werden, um die Breite der angezeigten Linie zu vergrössern.

info

Der Blinkeffekt für Symbole wird in dieser Integration nicht unterstützt.
