Fibrolaser III OPC-Konfigurationsdatei (CSV)

Um das Fibrolaser III Wärmemeldesystem in Desigo CC zu integrieren, müssen Sie zunächst eine textbasierte Konfigurationsdatei im CSV-Format (kommagetrennte Werte) erstellen, die die Struktur der Server/Gruppen/Items definiert.

Bearbeiten Sie hierzu die bereitgestellte Konfigurationsdatei (siehe unten) in Microsoft Excel oder einem Texteditor.
Hinweis: Verwenden Sie ein Komma (,) als Trennzeichen.

Diese Datei können Sie dann verwenden, um die Konfiguration zu importieren.

Weitere Informationen zur OPC-Konfigurationsdatei (CSV) finden Sie unter CSV-Datei für OPC-Drittgeräte.

Kontaktieren Sie den technischen Support, um vorkonfigurierte CSV-Beispieldateien zum Bearbeiten zu erhalten.

Die Vorkonfiguration von CSV-Dateien mit bereits für jedes Objekt definierten OPC-Tags reduziert die Gefahr, ungültige OPC-Item-Namen einzugeben, die Kommunikationsfehler beim Lesen der OPC-Tags zur Folge haben können.

Diese vorkonfigurierten Beispieldateien können verwendet werden, um benutzerdefinierte Konfigurationsdateien zu erstellen, indem Fibres, Zonen, Ein-/Ausgänge und Temperaturpunkte entsprechend der spezifischen Konfiguration entfernt werden.

Da die Gerätepunkte zudem als einfache Liste in die Managementsicht importiert werden, bieten die vordefinierten Beispieldateien auch eine vorkonfigurierte Struktur für die Managementsicht, die mittels OPC-Gruppen erstellt wird.

Fibrolaser III CSV-Dateiabschnitte für OPC

Abschnitt	Beschreibung
[SERVERS]	Fibrolaser OPC-Serverdaten. Es ist ein Server pro CSV-Datei zulässig.
[GROUPS]	Gruppiert die Fibrolaser OPC-Tags in Komponenten.
[ITEMS]	Enthält Tag-Daten (Fibrolaser OPC-Punkt, der vom OPC-Server gelesen wird).

Fibrolaser III Serverdaten

Der Abschnitt [SERVERS] ist wie folgt zusammengesetzt:

Daten	Beschreibung
[Name]	OPC Server-Name im System Browser.
[Description]	OPC Server-Beschreibung im System Browser.
[ProgId]	Programm-ID des OPC-Servers.
[Alias]	Nicht verwendet.
[FunctionName]	Nicht verwendet.
[Discipline ID]	Nicht verwendet.
[Subdiscipline ID]	Nicht verwendet.
[Type ID]	Nicht verwendet.
[Subtype ID]	Nicht verwendet.

Abschnitt Servers (Felder reduziert, wenn nicht verwendet)

Fibrolaser III Gruppendaten

Der Abschnitt [GROUPS] ist wie folgt zusammengesetzt:

Daten	Beschreibung
[ParentServerName]	Name des OPS-Servers, mit dem der Datenpunkt verbunden ist.
[Name]	OPC Gruppennamen im System Browser.
[Description]	OPC Gruppenbeschreibung im System Browser.

Abschnitt Groups (Felder reduziert, wenn nicht verwendet)

Fibrolaser III Item-Daten

Der Abschnitt [ITEMS] ist wie folgt zusammengesetzt:

Daten	Beschreibung
[Parent Group Name]	Name der Gruppe, zu der der Punkt gehört.
[Name]	OPC Gruppenitem im System Browser.
[Description]	OPC Gruppenitem im System Browser.
[Item Address]	Name des Tags, der vom OPC-Server dargestellt wird. Dieser Wert muss eindeutig sein und darf nicht länger als 100 Zeichen sein.
[Data Type]	Transformationstyp. Datenformat, das für den OPC-Server erforderlich ist. Ausführliche Informationen über die zulässigen Werte finden Sie in den Importregeln für eine OPC-Bibliothek unter Datentypen von OPC-Items.
[Direction (Access Level)]	Diese Item definiert, ob das OPC-Item ein Eingang, Ausgang oder Eingang/Ausgang ist.
[Object Model]	Name des Objektmodells, das für dieses OPC-Tag verwendet wird. Die Erweiterung Fibrolaser III bietet folgende Objektmodelle: Brandmeldezentrale: GMS_OPC_Fibrolaser_Panel_150 Fibre-Kanal: GMS_OPC_Fibrolaser_FibreChannel_150 Zone: GMS_OPC_Fibrolaser_Zone_150 IO: GMS_OPC_Fibrolaser_IO_150 Temperaturpunkt: GMS_OPC_Fibrolaser_TempPoint_150
[Object Model Property]	Name des DPE, das diesem OPC-Tag zugeordnet ist.
[Alias]	Nicht verwendet.
[Function Name]	Nicht verwendet. Dieses Feld ist optional. Da für Fibrolaser keine Funktionen konfiguriert sind, ist [Function] aktuell nicht in der CSV konfiguriert.
[Discipline ID]	Nicht verwendet.
[Subdiscipline ID]	Nicht verwendet.
[Type ID]	Nicht verwendet.
[Subtype ID]	Nicht verwendet.
[Min]	Nicht verwendet.
[Max]	Nicht verwendet.
[MinRaw]	Nicht verwendet.
[MaxRaw]	Nicht verwendet.
[MinEng]	Nicht verwendet.
[MaxEng]	Nicht verwendet.
[Resolution]	Nicht verwendet.
[Eng Unit]	Nicht verwendet.
[StateText]	Nicht verwendet.
[AlarmClass]	Nicht verwendet.
[AlarmType]	Nicht verwendet.
[AlarmValue]	Nicht verwendet.
[EventText]	Nicht verwendet.
[NormalText]	Nicht verwendet.
[UpperHysteresis]	Nicht verwendet.
[LowerHysteresis]	Nicht verwendet.
[LogicalHierarchy]	Zur Erstellung einer Hierarchie in der Technischen Sicht.
[UserHierarchy]	Zur Erstellung einer Hierarchie in der benutzerdefinierten Sicht.

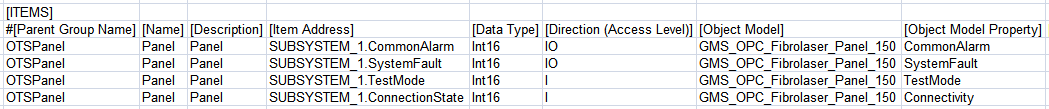

Abschnitt Tags (nicht verwendete Felder sind reduziert)

Die spezifischen OPC-Tags werden vom OPC-Server definiert. Weitere Informationen zu den von der S4S OPC-Server-Schnittstelle bereitgestellten OPC-Tags finden Sie im Dokument OPC Server Fibrolaser III -Installation and Configuration manual, das von S4S verteilt wird.
