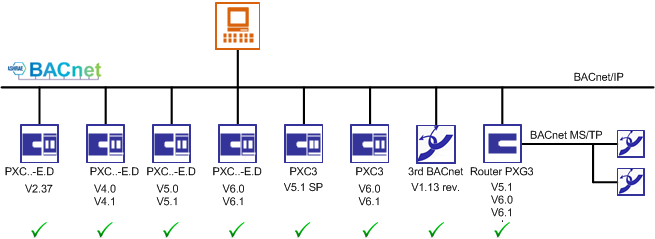

Kompatibilitätsliste

Systemversion V2.37

Allgemein

Die Kompatibilität zur Desigo-Systemversion V2.37 ist bis auf wenige Einschränkungen gewährleistet.

Online-Datenimport

• BBI-Upload
  Ein BBI-Upload ist nicht möglich, da die *.EXP-Datei nicht im Geräteobjekt der Automationsstation gespeichert ist. Es fehlen also die erforderlichen BACnet-Objektinformationen.

Alarmreaktion

• Ziel- und Empfängerliste
• Desigo Insight muss die Einträge in der Ziel- und Empfängerliste überprüfen, wenn ein bestehendes Desigo Insight-Projekt mit Desigo CC erweitert wird. Desigo Insight muss alle nicht mehr benötigten Empfänger löschen. Verwenden Sie den Desigo Insight Meldungsassistenten, um sie zu löschen.
• Es können maximal 20 Empfänger in der Zielliste und 30 Empfänger in der Empfängerliste gespeichert werden. Wenn ein Projekt noch mit Desigo Insight betrieben wird, muss lediglich die Ziel- und Empfängerliste auf ausreichenden Empfängerplatz überprüft werden.
  Die Ziel- und Empfängerliste wird beim Speichern eines neuen Empfängers synchronisiert. Durch einen Fehler in der Firmware verdoppelte sich die Zahl der vorhandenen Empfänger. Der neue Empfänger erhält keine Benachrichtigung, wenn nicht genügend Empfängerplatz vorhanden ist.
• Gerätealarm
• Es wird das Objektmodell PX_Dev_V237_10 verwendet. Ein Geräteobjekt wird für den Gerätealarm verwendet.
• Wenn ein Gerätealarm auftritt und der Bediener von der Alarmliste zur Quelle navigiert, wird die Anwendungssicht und nicht die Verwaltungssicht angezeigt, da der Datenpunkt zunächst in der Anwendungsansicht gesucht und auf dem Zeitplanobjekt gefunden wird. Für Versionen > 2.37 ist der Gerätealarm auf dem Geräte-Info-Objekt verfügbar und wird in der Verwaltungsansicht angezeigt.
• Alarmtabellen
• Es wird die Alarmtabelle PXDeviceConfigurationv237 verwendet.

Discreet Loop Objekt

• Es wird das Objektmodell FW_HvacV237_PIDCtr_10 verwendet.

Trendlog-Objekt

• Es wird das Objektmodell PX_TRNLOG_v237_10 verwendet.
• Der Expander Einstellungen und (in der Befehlskonfiguration) die Eigenschaft Aktivieren werden verwendet.
• Das Trendlog-Mehrfachobjekt ist nicht verfügbar.

Zeitplaner

• Das Scheduler-Objekt Sched (Any) ist nicht verfügbar.



System Version V4

Alarmreaktion

• Gerätealarm
• Es wird das Objektmodell PX_Dev_10 verwendet. Für den Gerätealarm wird ein Geräte-Info-Objekt verwendet.
• Die Verwaltungssicht wird angezeigt, wenn ein Gerätealarm auftritt und der Bediener die Quelle aus der Alarmliste aufruft.
• Alarmtabellen
• Es wird die Alarmtabelle PXDeviceConfiguration verwendet.

Discreet Loop Objekt

• Es wird das Objektmodell PX_PID_CTR_10 verwendet.

Trendlog-Objekt

• Es wird das Objektmodell PX_TRNDLOG_10 verwendet.
• Das Trendlog-Mehrfachobjekt ist nicht verfügbar.

Zeitplaner

• Das Scheduler-Objekt Sched (Any) ist nicht verfügbar.



Systemversion Desigo V5 und höher

Trendlog-Objekt

• Das Trendlog-Mehrfachobjekt wird nicht unterstützt.

Zeitplaner

• Das Scheduler-Objekt Sched (Any) wird unterstützt.



Sichtbarkeit von Objekteigenschaften geändert in Standardbibliothek V5.0

Die Sichtbarkeit von Eingabe- und Ausgabeobjekten wird um zusätzliche Eigenschaften erweitert. Für die aktualisierten Desigo CC Projekte müssen die Daten neu importiert werden, damit die Werte angezeigt werden. Die Eigenschaftswerte bleiben leer oder werden auf „0” gesetzt, wenn die Daten nicht aktualisiert werden.

Sie sind bereits sichtbar, wenn die BTL-Bibiliothek verwendet wird; eine Aktualisierung ist nicht erforderlich.

Erweiterung der Sichtbarkeit in 5.1
Eigenschaft	Beschreibung	AI	AO	BI	BO	MI	MO
ComgSta	Commissioning State	X	X	X	X	X	X
TiMonOn	Monitoring time switch-on			X	X
TiMonOff	Monitoring time switch-off			X	X
Slpe	Slope	X
Icpt	Intercept	X
DlyOn	Switch-on delay				X		X
DlyOff	Switch-off delay				X		X
TiOffMin	Minimum switch-off time				X		X
TiOnMin	Minimum switch-on time				X		X
TiPln	Polling time	X	X	X	X	X	X
HrtBt	Heartbeat		X		X		X



Aktualisieren Sie die Automationsstation

1. Wählen Sie im System Browser die Managementsicht.
2. Wählen Sie Projekt > Subsystem > [Netzwerkname] > Hardware > [Automationsstationsname].
3. Wählen Sie auf der Registerkarte Erweiterter Vorgang die Eigenschaft Importieren .
4. Klicken Sie Starten.
5. Wiederholen Sie den Vorgang für jede Automationsstation.

1. Die aktualisierten Werte werden mit den neuen Eigenschaften angezeigt.



Simatic HVAC

Simatic HLK verwendet dieselbe Bibliothek wie Desigo PX. Aufgrund der proprietären Implementierung des Desigo PX PID-Controllers können die Eigenschaften Integral action time Tn und Derivative action time Tv für Simatic HLK nicht auf dem Register Erweiterte Bedienung angezeigt werden. Beide Eigenschaften können im Register BACnet-Editor und im Expander Eigenschaften angezeigt und aktiviert werden.

Zur zusätzlichen Konfiguration siehe Ändern der Anzeige für den PID-Regler in der Schritt-für-Schritt-Anleitung.
