Modbus TCP Power Devices Legacy
In diesem Abschnitt erhalten Sie weitere Informationen zu den Komponenten, z.B. die Liste der Objektmodelle und Geräte, die den folgenden zwei Modbus power management-Bibliotheken zugeordnet sind:
- EnergyAndPower_Device_Modbus_HQ_1
- EnergyAndPower_Meters_Modbus_HQ_1
Ferner werden die Symbole und Grafikvorlagen hervorgehoben, die Teil der Objektmodelle sind. Die Details der Symbole und Grafikvorlagen sind in der HQ Modbus Energy Management Libraries Reference dokumentiert.
Informationen zu Namenskonventionen für Namen, Pfade und andere Elemente finden Sie unter Gemeinsame Regeln für Namen und Pfade im Managementsystem und Namensregeln für Subsystemelemente unter Namenskonventionen.
Dieser Abschnitt enthält Hintergrundinformationen zu den Modbus TCP Versorgungsgeräten in Desigo CC. Informationen zu den Vorgehensweisen finden Sie im Abschnitt mit den detaillierten Anweisungen.
Bibliotheken
Wenn Sie die Managementstation installieren und das Erweiterungsmodul Modbus TCP Versorgungsgeräte aus der Suite Energie und Leistung wählen, werden zwei folgenden Bibliotheken auf Ihrem System installiert.
EnergyAndPower_Device_Modbus_HQ_1: Diese Bibliothek führt die mit den Sentron- und Sicam-Geräten verbundenen Objektmodelle auf.
Gerät | Objektmodell | Kürzel | Funktionsname |
Sentron 3VA2 | GMS_MODBUS_Sentron_3VA2_1 | Sentron_3VA2 | PowerMeterSmall |
Sentron 3VL | GMS_MODBUS_Sentron_3VL_1 | Sentron_3VL |
|
Sentron PAC1500 | GMS_MODBUS_Sentron_PAC1500_1 | Sentron_PAC1500_1 | PowerMeterSmall |
Sentron PAC1500 | GMS_MODBUS_Sentron_PAC1500_2 | Sentron_PAC1500_2 | PowerMeterSmall |
Sentron PAC3100 | GMS_MODBUS_Sentron_PAC3100_1 | Sentron_PAC3100_1 | PowerMeterSmall |
Sentron PAC3100 | GMS_MODBUS_Sentron_PAC3100_2 | Sentron_PAC3100_2 | PowerMeterSmall |
Sentron PAC3200 | GMS_MODBUS_Sentron_PAC3200_1 | Sentron_PAC3200 | PowerMeterFull |
Sentron PAC4200 | GMS_MODBUS_Sentron_PAC4200_1 | Sentron_PAC4200 | PowerMeterFull |
Sentron PAC5100 | GMS_MODBUS_Sentron_PAC5100_1 | Sentron_PAC5100 | PowerMeterFull |
Sentron PAC5200 | GMS_MODBUS_Sentron_PAC5200_1 | Sentron_PAC5200 | PowerMeterFull |
Sicam P850 | GMS_MODBUS_SICAM_P850_1 | SICAM_P850 | PowerMeterFull |
Sicam P855 | GMS_MODBUS_SICAM_P855_1 | SICAM_P855 | PowerMeterFull |
Sicam Q100 | GMS_MODBUS_SICAM_Q100_1 | SICAM_Q100 | PowerMeterFull |
Siemens MD-BMS oder MD-BMED | GMS_MODBUS_MD_BMED_1 | MDBMED | PowerMeterSmall |
Hinweis:
Der Wert von littleEndianRegister muss für alle oben genannten Geräte auf 0 gesetzt werden, bevor Sie das Projekt starten.
EnergyAndPower_Meters_Modbus_HQ_1: Diese Bibliothek führt die mit den Sentron- und Sicam-Geräten verbundenen Grafikvorlagen und Symbole auf. Einzelheiten zu den Symbolen und Grafikvorlagen finden Sie unter Referenz für HQ Modbus Energieverwaltungsbibliotheken.
Bekannte Einschränkungen:
Für die Zählertypen Sentron PAC5100 und PAC5200 sowie für Sicam P850, P855 und Q100 werden die angezeigten Energiewerte nicht direkt vom Zählerregister geliefert. Die Rohregisterdaten werden für die korrekte Anzeige in der Grafik der Managementstation skaliert, aber alle Funktionen wie Trends oder Berichte verwenden trotzdem die rohen, nicht skalierten Daten. Diese sind nicht repräsentativ für die realen Energiewerte.
CSV-Daten
Um Instanzen der Modbus TCP Versorgungsgeräte zu erstellen, müssen Sie eine CSV-Datei (Comma-Separated Values, kommagetrennte Werte) mit den Konfigurationsdaten anlegen. Eine CSV-Datei enthält Daten, in denen Werte als Text dargestellt und mit einem Komma (,) als Trennzeichen getrennt werden. Dieses Format lässt sich problemlos in einfachen Text-Editoren wie Wordpad oder Notepad bearbeiten. Eine umfangreichere Bearbeitung kann in einem höher entwickelten Tabellenkalkulationsprogramm, z.B. in Excel, durchgeführt werden. Der Importer kann CSV-Dateien, die nur das Komma (,) als Trennzeichen verwenden, analysieren.
Die CSV-Datei muss aus folgenden Komponenten bestehen:
- Name der Modbus Bibliothek.
- Name und Einzelheiten zur Schnittstelle, an der Sie die Geräte erstellen möchten
- Name und Einzelheiten zu den Geräten
Einzelheiten zur Anzahl der Felder für Bibliotheks-, Schnittstellen- und Geräteeinträge in der CSV-Datei finden Sie im Abschnitt Konfigurationsdaten in der Modbus-Hilfe.

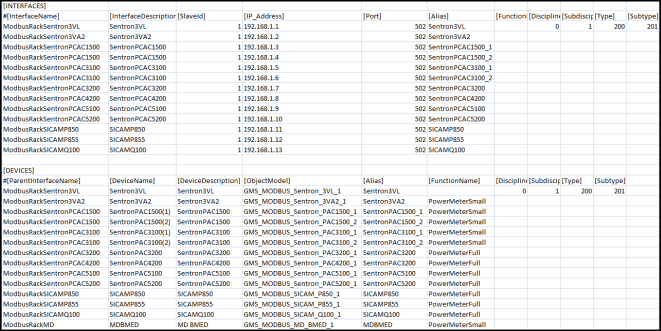

Das folgende Beispiel zeigt eine Muster-CSV-Datei, wie sie zur Erstellung von Geräteinstanzen verwendet wird.
Sie müssen den Wert für das Adressprofil in der CSV-Datei nicht angeben, da allen Objektmodellen nur das Standardadressprofil zugeordnet ist.
