IEC61850 Power Devices

Die Managementplattform unterstützt die Integration von IEC61850 Versorgungsgeräten.

In diesem Abschnitt erhalten Sie weitere Informationen zu den Komponenten der Bibliothek EnergyAndPower_Device_IEC61850_Meters_HQ_2, beispielsweise zu den Objektmodellen und Zählern/Geräten.

Informationen zu Namenskonventionen für Namen, Pfade und andere Elemente finden Sie unter Gemeinsame Regeln für Namen und Pfade im Managementsystem und Namensregeln für Subsystemelemente unter Namenskonventionen.

CSV-Daten für IEC61850 Stromzähler

Um Instanzen der IEC61850 Stromzähler zu erstellen, müssen Sie eine CSV-Datei (Comma-Separated Values, kommagetrennte Werte) mit den Konfigurationsdaten anlegen. Eine CSV-Datei enthält Daten, in denen Werte als Text dargestellt und mit einem Komma (,) als Trennzeichen getrennt werden. Dieses Format lässt sich problemlos in einfachen Text-Editoren wie Wordpad oder Notepad bearbeiten. Eine umfangreichere Bearbeitung kann in einem höher entwickelten Tabellenkalkulationsprogramm, z.B. in Excel, durchgeführt werden. Der Importer kann CSV-Dateien, die nur das Komma (,) als Trennzeichen verwenden, analysieren.

Die CSV-Datei muss aus folgenden Komponenten bestehen:

Name des Subsystems, dem der IEC61850-Treiber zugeordnet ist
Aktuelle Version der CSV-Datei
Name und Einzelheiten zu den Verbindungen, an denen Sie die Geräte erstellen möchten
Name und Einzelheiten zu den Geräten

Einzelheiten zur Anzahl der Felder für die Verbindungs- und Geräteeinträge in der CSV-Datei finden Sie unter Format der CSV-Daten in Librarian Configuration Workspace.

Eine Vorlage der CSV-Datei (IEC61850_template_3.1_Instances.csv) finden Sie unter [Installationslaufwerk]:\[Installationsordner]\GMSProjects\GMSMainProject\profiles\IEC61850DataTemplate. Sie können eine Kopie dieser Datei in einem beliebigen Verzeichnis auf Ihrer Festplatte erstellen und ändern Sie anschliessend die Informationen in den Abschnitten [CONNECTIONS] und [DEVICES] entsprechend der Gerätekonfiguration.

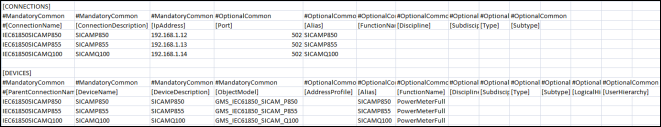

Das folgende Beispiel zeigt eine Muster-CSV-Datei, wie sie zur Erstellung von Geräteinstanzen verwendet wird.

Bibliotheken

Wenn Sie die Managementplattform installieren und die Erweiterung IEC61850 Power Devices 2 wählen, wird aus der Erweiterungssuite Energie und Leistung die Bibliothek EnergyAndPower_IEC61850_Meters_HQ_2auf Ihrem System installiert.

In der folgenden Tabelle sind Objektmodelle für IEC61850 Versorgungsgeräte aufgeführt:

Gerät		Objektmodell	Kürzel	Funktionsname	Adressprofil
Sicam P850		GMS_IEC61850_SICAM_P850	SICAM_P850	PowerMeterFull	Full
					1PhaseWithoutHar
					1PhaseWithHar
					3Phase3Wires
					3Phase4Wires
Sicam P855		GMS_IEC61850_SICAM_P855	SICAM_P855	PowerMeterFull	Full
					1PhaseWithoutHar
					1PhaseWithHar _FW_V02_41_02 Hinweis: Gültig nur für Firmware-Version V02.41.02.
					3Phase3Wires WithoutVoltHar
					3Phase3WiresWith AllHar _FW_V02_41_02 Hinweis: Gültig nur für Firmware-Version V02.41.02.
					3Phase4Wires
Sicam Q100		GMS_IEC61850_SICAM_Q100	SICAM_Q100	PowerMeterFull	Full
					1Phase
					3Phase3Wires
					3Phase4Wires
Sicam Q100_V2XX	GMS_IEC61850_SICAM_Q100_V2XX		SICAM_Q100_V2XX Hinweis: Gültig nur für Firmware-Version V2.4 oder höher.	PowerMeterFull	Full
					1Phase_V2xx Base10cycleOr12cycle
					3Phase3Wires_Balanced_V2xx Base10cycleOr12cycle
					3Phase3Wires Unbalanced(2I)_V2xx Base10cycleOr12cycle
					3Phase3Wires Unbalanced(3I)_V2xx Base10cycleOr12cycle
					3Phase4Wires Balanced_V2xx Base10cycleOr12cycle
					3Phase4Wires Unbalanced(PH_N)_V2xx Base10cycleOr12cycle
					3Phase4Wires Unbalanced(PH_PH)_V2xx Base10cycleOr12cycle
					1Phase_V2xx Aggregation150cycleOr180cycle
					3Phase3Wires_Balanced_V2xx Aggregation150cycleOr180cycle
					3Phase3Wires Unbalanced(2I)_V2xx Aggregation150cycleOr180cycle
					3Phase3Wires Unbalanced(3I)_V2xx Aggregation150cycleOr180cycle
					3Phase4Wires Balanced_V2xx Aggregation150cycleOr180cycle
					3Phase4Wires Unbalanced(PH_N)_V2xx Aggregation150cycleOr180cycle
					3Phase4Wires Unbalanced(PH_PH)_V2xx Aggregation150cycleOr180cycle
Sicam Q200		GMS_IEC61850_SICAM_Q200	SICAM_Q200 Hinweis: Gültig nur für Firmware-Version V2.6 oder höher.	PowerMeterFull	Full
					1Phase Base10cycleOr12cycle
					3Phase3Wires_Balanced Base10cycleOr12cycle
					3Phase3Wires_Unbalanced(2I) Base10cycleOr12cycle
					3Phase3Wires_Unbalanced(3I) Base10cycleOr12cycle
					3Phase4Wires_Balanced Base10cycleOr12cycle
					3Phase4Wires_Unbalanced Base10cycleOr12cycle
					1Phase Aggregation150cycleOr180cycle
					3Phase3Wires Aggregation150cycleOr180cycle
					3Phase3Wires_Unbalanced(2I) Aggregation150cycleOr180cycle
					3Phase3Wires_Unbalanced(3I) Aggregation150cycleOr180cycle
					3Phase4Wires_Balanced Aggregation150cycleOr180cycle
					3Phase4Wires_Unbalanced Aggregation150cycleOr180cycle

Dieser Abschnitt enthält Hintergrundinformationen zu den IEC61850-Versorgungsgeräte 2 in Desigo CC. Informationen zu den Vorgehensweisen finden Sie im Abschnitt mit den detaillierten Anweisungen.
